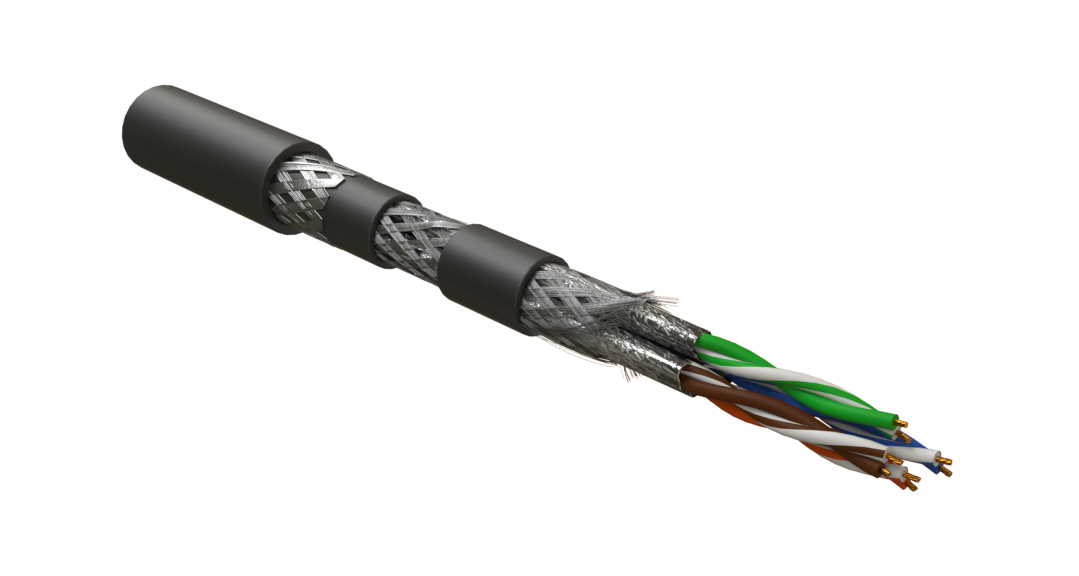

Hyperline ISFTP4-C7A-P23/7-ARM/W-SHF1/SHF2-BK (305 м) Кабель для сетей Industrial Ethernet, экранированный S/FTP, общий экран оплетка, каждая пара в фольге, категория 7A, 4 пары 23 AWG, 4х2х0,69 мм
Характеристики
(Для служебного использования) Номинальное напряжение
до 48 В
Бронирование
гальванизированная стальная проволока (SWB)
Вес единичной упаковки (кг)
113
Вид продукции
кабель для промышленных сетей
Внешний диаметр (мм)
12.2
Внешняя оболочка
SHF2
Высота единичной упаковки (мм)
310
Характеристики
| (Для служебного использования) Номинальное напряжение | до 48 В |
|---|---|
| Бронирование | гальванизированная стальная проволока (SWB) |
| Вес единичной упаковки (кг) | 113 |
| Вид продукции | кабель для промышленных сетей |
| Внешний диаметр (мм) | 12.2 |
| Внешняя оболочка | SHF2 |
| Высота единичной упаковки (мм) | 310 |
| Глубина единичной упаковки (мм) | 380 |
| Диаметр по внутренней оболочке (мм) | 9 |
| Диаметр проводника в изоляции (мм) | 1.55 |
| Длина кабеля в упаковке (м) | 500 |
| Допустимое растягивающее усилие (монтаж) (Н) | 200 |
| Изоляция проводников | вспененный полиэтилен (FPE) |
| Индивидуальный экран | алюминизированная полиэстерная пленка |
| Калибр AWG | 23 AWG |
| Категория (TIA/EIA) | 7A |
| Количество пар | 4 |

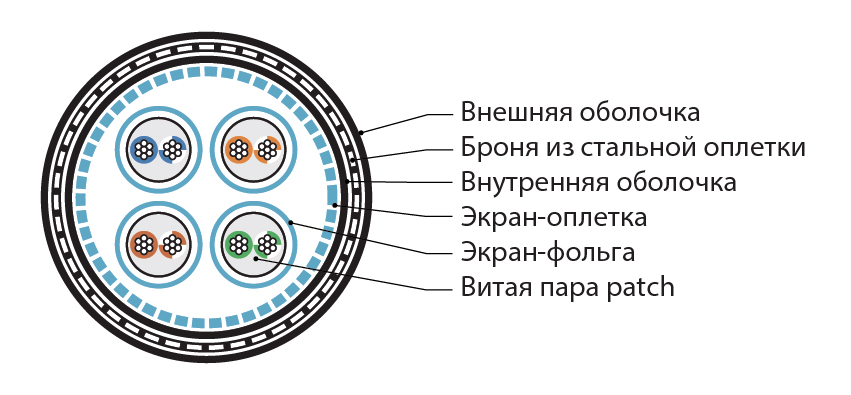

| Конструкция кабеля | S/FTP |
| Конструкция проводников | многопроволочная (stranded) |
| Масса 1 км кабеля (кг) | 187.8 |
| Материал внешней оболочки | SHF2 (сшитая безгалогенная маслостойкая композиция) |
| Материал внутренней оболочки | SHF1 (несшитая безгалогенная маслостойкая композиция) |
| Материал проводников | медь электролитическая отожженная (BC) |
| Номинальный диаметр проводника | 0,69 мм |
| Общий экран | оплетка из медных луженых проволок |
| Объем единичной упаковки (куб. м) | 0.044764 |
| Площадь проволочного покрытия (экрана) (%) | 60 |
| Предельное отклонение по внешнему диаметру | 0,8 мм |
| Предельное отклонение по диаметру проводника в изоляции | 0,10 мм |
| Серия | ISFTP4-C7A |
| Температура монтажа | -20 °C ... +60 °C |
| Температура эксплуатации | -40 °C ... +80 °C |
| Тип | ISFTP4 |
| Тип промышленного интерфейса | Industrial Ethernet |
| Тип упаковки | коробка |
| Толщина внутренней оболочки (мм) | 0.9 |
| Толщина оболочки (мм) | 1 |
| Упаковка | коробка |
| Цвет | Черный |
| Цвет | черный |
| Цвет RAL | RAL 9004 |
| Число и диаметр проволок проводника | 7 х 0,23 мм |
| Ширина единичной упаковки (мм) | 380 |
