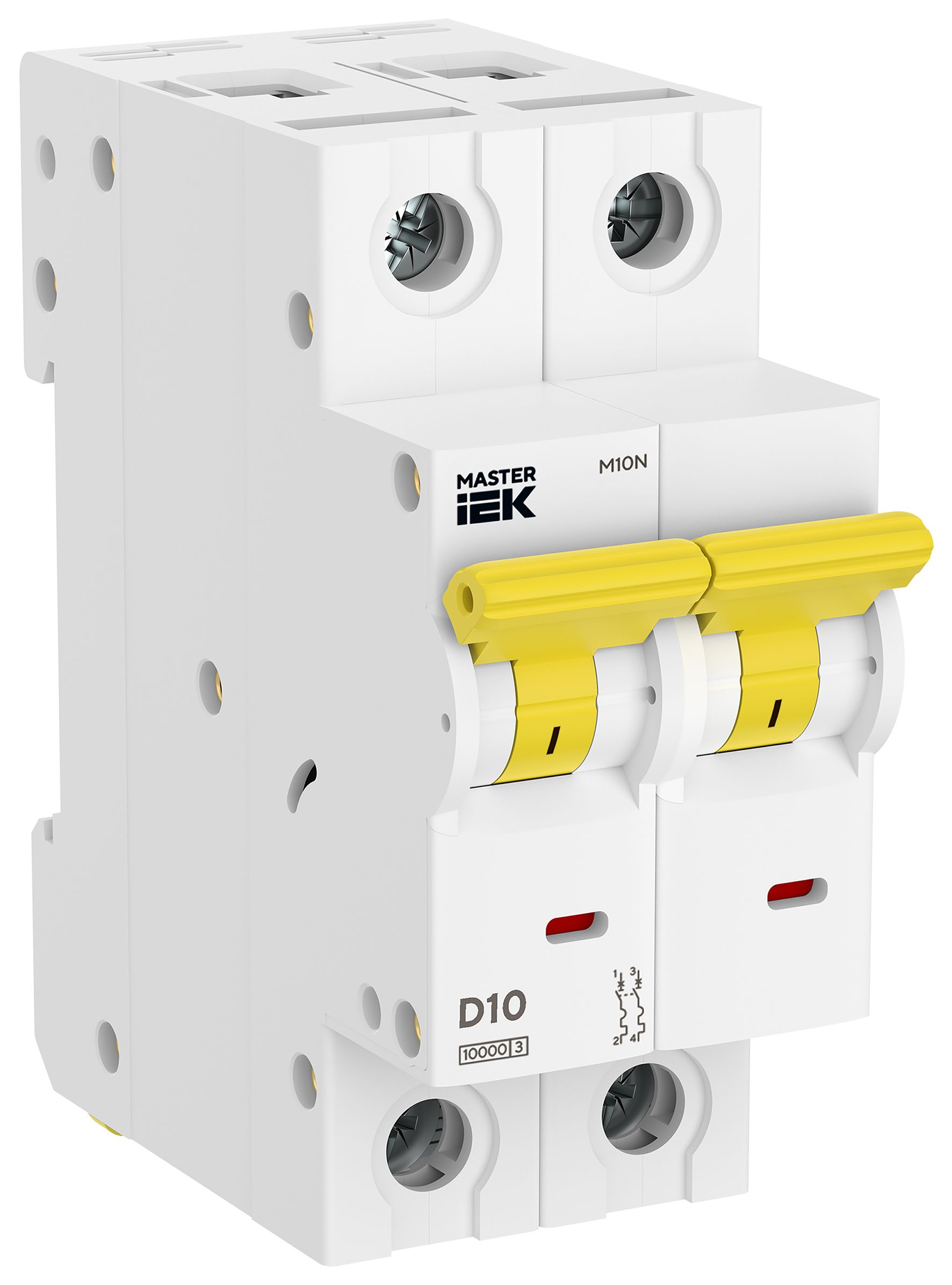

Автоматический выключатель M10N 2P D 10А MASTER IEK

Характеристики
Возможна дополнит комплектация
Да
Возможность присоединения шин
PIN (штырь), FORK (вилка)
Время срабатывания расцепителя в зоне КЗ tm
 0,1
Класс защиты от поражения электрическим током
0
Класс токоограничения
3
Количество защищенных полюсов
2
Количество полюсов
2
Описание
Автоматические выключатели MASTER серии M10N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает устройства с характеристиками срабатывания B, C, D и номинальными токами от 1 до 63 А. Номинальная отключающая способность составляет 10 000 А. Имеется возможность подключения всех дополнительных устройств линейки MASTER IEK. Устройства соответствуют требованиям стандарта ГОСТ IEC 60898-1. Линейка MASTER IEK создана с пониманием реальной инженерной практики — она продуманная и устойчивая в работе. Это ответ на потребность рынка в продукте с высокими характеристиками по доступной цене. При конструировании главными приоритетами стали безопасность и долговечность. Это синергия опыта проектирования и передовых разработок: современных материалов, высокотехнологичного автоматизированного производства и многоступенчатого контроля качества. Отдельное внимание уделено удобству: в конструкцию добавлены решения, разработанные на основе обратной связи от российских специалистов, ежедневно эксплуатирующих подобное оборудование. Мы уверены в высоком качестве и надежности устройств, поэтому предоставляем гарантию 10 лет.
Характеристики
Возможна дополнит комплектацияДа
Возможность присоединения шинPIN (штырь), FORK (вилка)
Время срабатывания расцепителя в зоне КЗ tm 0,1
Класс защиты от поражения электрическим током0
Класс токоограничения3
Количество защищенных полюсов2
Количество полюсов2
Коэффициент гарантированного несрабатывания1,13
Коэффициент гарантированного срабатывания1,45
Макс сечение входящего кабеля25
Мех износостойкость20000
Монтажная глубина - ниши69,9
Наличие взрывозащитыБез взрывозащиты
Наличие дифференциального расцепителяНет
Наличие теплового расцепителяНет
Наличие электромагнитного расцепителяДа
Наличие электронного расцепителяНет
Номин импульсное выдерживаемое напряжение4
Номин напряжение изоляции Ui400
Номин отключающая способность при коротком замыкании EN 60898 при 230 В10.0
Номин отключающая способность при коротком замыкании EN 60898 при 400 В10.0
Номинальное импульсное выдерживаемое напряжение4
Номинальное рабочее напряжение400
Номинальный ток10.0
Общ количество полюсов2
Отключающая способность10
Отключение нейтралиНет
Подходит для выключателя-разъединителяДа
Подходит для установки заподлицоНет
Потери энергии3.0
Рабочая температура окружающей среды-40…50
Режим работыПродолжительный-S1
РемонтопригодностьНет
Сечение многожильного гибкого провода1...25
Сечение одножильного жёсткого провода1…25
Степень загрязнения2
Степень защиты - IPIP20
Сфера примененияБытовое
Тип монтажана DIN-рейку
Тип монтажной рейки35x7.5
Тип напряженияПеременный (AC)
Тип напряжения управленияПеременный (AC)
Тип подключенияВинтовое соединение
Тип расцепителяТепловой, электромагнитный
Характеристика срабатывания - кривая токаD
Частота50
Ширина по количеству модульных расстояний2
Электр износостойкость8000
Электродинамическая стойкость Icm10
