Характеристики
Вкл и откл способность
3
Высота
85
Глубина
70.0
Диапазон рабочих температур
-40…50
Категория применения
AC-22 А
Кол-во норм разомкнутых - НО контактов
0
Кол-во нормально замкнутых - НЗ контактов
0
Описание

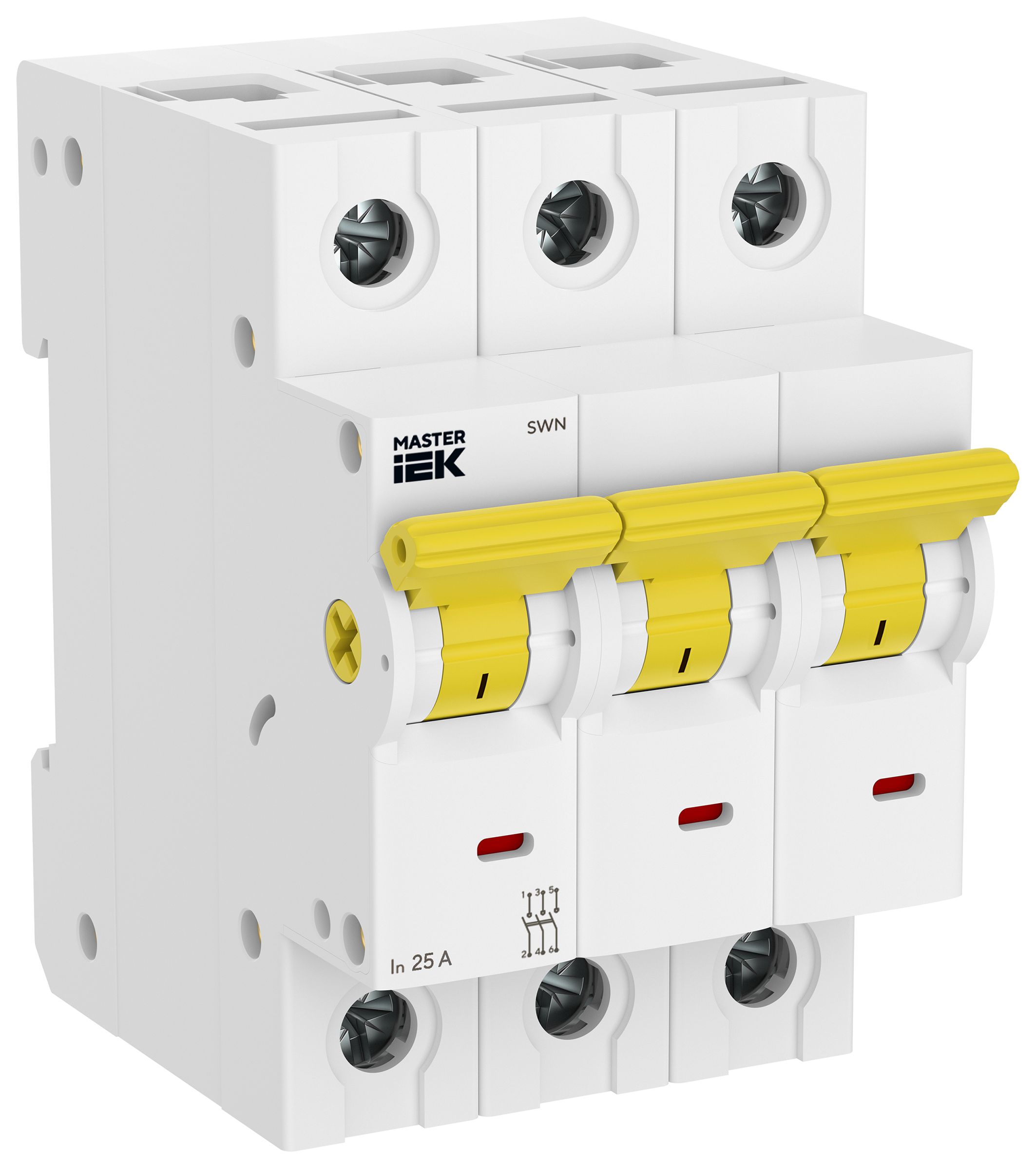

Выключатели-разъединители MASTER IEK серии SWN предназначены для быстрого включения или отключения электроцепей, находящихся под нагрузкой.
Модельный ряд включает в себя устройства с номинальными токами от 16 до 100 А. Категория применения — AC-22A. Имеется возможность подключения дополнительных устройств линейки MASTER IEK с функцией контакта состояния. Устройства соответствуют требованиям стандарта ГОСТ IEC 60947-3.
Линейка MASTER IEK создана с пониманием реальной инженерной практики — она продуманная и устойчивая в работе. Это ответ на потребность рынка в продукте с высокими характеристиками по доступной цене.
При конструировании главными приоритетами стали безопасность и долговечность. Это синергия опыта проектирования и передовых разработок: современных материалов, высокотехнологичного автоматизированного производства и многоступенчатого контроля качества. Отдельное внимание уделено удобству: в конструкцию добавлены решения, разработанные на основе обратной связи от российских специалистов, ежедневно эксплуатирующих подобное оборудование. Мы уверены в высоком качестве и надежности устройств, поэтому предоставляем гарантию 10 лет.
Характеристики
| Вкл и откл способность | 3 |
|---|---|
| Высота | 85 |
| Глубина | 70.0 |
| Диапазон рабочих температур | -40…50 |
| Категория применения | AC-22 А |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Количество нормально закрытых контактов | 0 |
| Количество нормально открытых контактов | 0 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 3 |
| Макс поперечное сечение проводника | 35 |
| Мех износостойкость | 10000 |
| Момент затяжки винтов контактных зажимов | 4.0 |
| Монтажная глубина - ниши | 70 |
| Номин импульсное выдерживаемое напряжение | 4 |
| Номин отключающая способность | 3 |
| Номин раб напряжение | 400 |
| Номин ток | 25 |
| Относительная влажность воздуха | 50% при 40°С |
| Рабочее положение | Вертикальное |
| С сигнальной лампой - индикатором | Нет |
| Силовое разъединение - согл DIN VDE 0113 | Нет |
| Степень защиты - IP | IP20 |
| Тип включения или отключения | Выключатель-разъединитель нагрузки |
| Тип лампы | Не применимо |
| Тип напряжения | Переменный (AC) |
| Цвет | Серый |
| Цоколь лампы | Не применимо |
| Частота сети | 50/60 |
| Ширина | 53.0 |
| Ширина по количеству модульных расстояний | 3 |
| Электр износостойкость | 1500 |
Документация
Скачать всю документациюСертификаты (3)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
Руководство (1)
SWN_MASTER IEK_passp_ru-en_1_DOP_MI.jpg
jpg, 186.25 KB
Паспорт (1)
SWN_MASTER IEK_passp_ru-en_1.pdf
pdf, 3.55 MB
Листовка (1)
Listovka_IEK_A4_Master_view.pdf
pdf, 1.08 MB
Габаритные чертежи (1)
SWN_MASTER IEK_passp_ru-en_1_G.jpg
jpg, 123.3 KB
