Характеристики
Вес одного полюса
0,108
Возможна дополнит комплектация
Да
Возможность присоединения шин
PIN (штырь), FORK (вилка)
Время срабатывания расцепителя в зоне КЗ tm
0,1
Класс защиты от поражения электрическим током
0
Класс токоограничения
3
Количество защищенных полюсов
1
Описание

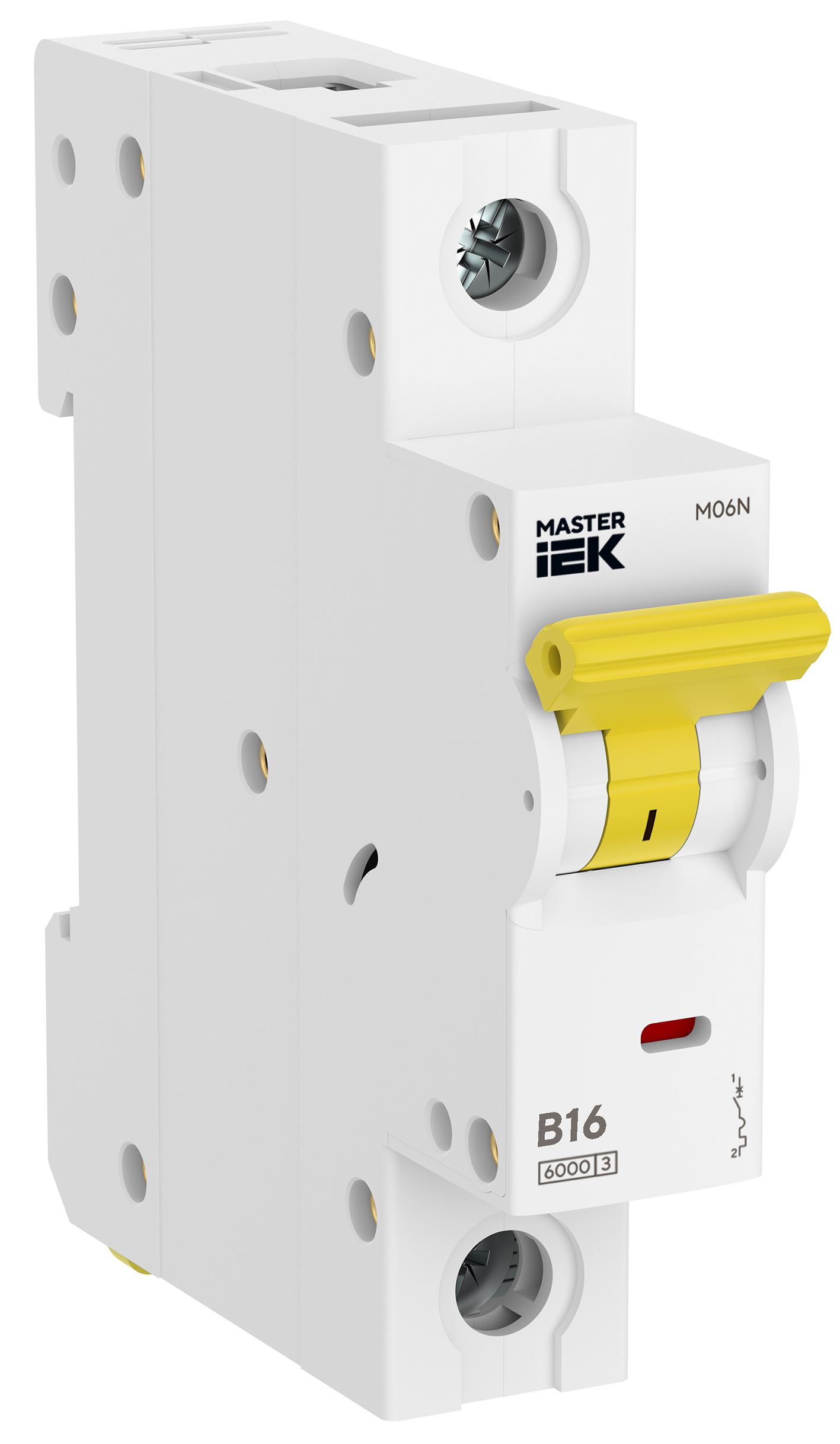

Автоматические выключатели MASTER серии M06N предназначены для защиты цепей от перегрузок и коротких замыканий.
Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 1 до 63 А. Номинальная отключающая способность составляет 6000 А. Имеется возможность подключения всех дополнительных устройств линейки MASTER IEK. Устройства соответствуют требованиям стандарта ГОСТ IEC 60898-1 и производятся в России.
Линейка MASTER IEK создана с пониманием реальной инженерной практики — она продуманная и устойчивая в работе. Это ответ на потребность рынка в продукте с высокими характеристиками по доступной цене.
При конструировании главными приоритетами стали безопасность и долговечность. Это синергия опыта проектирования и передовых разработок: современные материалы, высокотехнологичное автоматизированное производство и многоступенчатый контроль качества. Отдельное внимание уделено удобству: в конструкцию добавлены решения, разработанные на основе обратной связи от российских специалистов, ежедневно эксплуатирующих подобное оборудование. Мы уверены в высоком качестве и надежности устройств, поэтому предоставляем гарантию 10 лет.
Характеристики
| Вес одного полюса | 0,108 |
|---|---|
| Возможна дополнит комплектация | Да |
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| Время срабатывания расцепителя в зоне КЗ tm | 0,1 |
| Класс защиты от поражения электрическим током | 0 |
| Класс токоограничения | 3 |
| Количество защищенных полюсов | 1 |
| Количество полюсов | 1 |
| Коэффициент гарантированного несрабатывания | 1,13 |
| Коэффициент гарантированного срабатывания | 1,45 |
| Макс сечение входящего кабеля | 25 |
| Мех износостойкость | 20000 |
| Монтажная глубина - ниши | 69,9 |
| Наличие взрывозащиты | Без взрывозащиты |
| Наличие дифференциального расцепителя | Нет |
| Наличие теплового расцепителя | Нет |
| Наличие электромагнитного расцепителя | Да |
| Наличие электронного расцепителя | Нет |
| Номин импульсное выдерживаемое напряжение | 4 |
| Номин напряжение изоляции Ui | 400 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В | 6.0 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В | 6.0 |
| Номинальное импульсное выдерживаемое напряжение | 4 |
| Номинальное рабочее напряжение | 230/400 |
| Номинальный ток | 16.0 |
| Общ количество полюсов | 1 |
| Отключающая способность | 6 |
| Отключение нейтрали | Нет |
| Подходит для выключателя-разъединителя | Да |
| Подходит для установки заподлицо | Нет |
| Потери энергии | 3.5 |
| Рабочая температура окружающей среды | -40…50 |
| Режим работы | Продолжительный-S1 |
| Ремонтопригодность | Нет |
| Сечение многожильного гибкого провода | 1...25 |
| Сечение одножильного жёсткого провода | 1…25 |
| Степень загрязнения | 2 |
| Степень защиты - IP | IP20 |
| Сфера применения | Бытовое |
| Тип монтажа | на DIN-рейку |
| Тип монтажной рейки | 35x7.5 |
| Тип напряжения | Переменный (AC) |
| Тип напряжения управления | Переменный (AC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Характеристика срабатывания - кривая тока | B |
| Частота | 50 |
| Ширина по количеству модульных расстояний | 1 |
| Электр износостойкость | 8000 |
| Электродинамическая стойкость Icm | 6 |
