Характеристики
Высота
86.9
Глубина
71.8
Диапазон рабочих температур
-40...50
Кол-во норм разомкнутых - НО контактов
0
Кол-во нормально замкнутых - НЗ контактов
0
Количество нормально закрытых контактов
0
Количество нормально открытых контактов
0
Описание

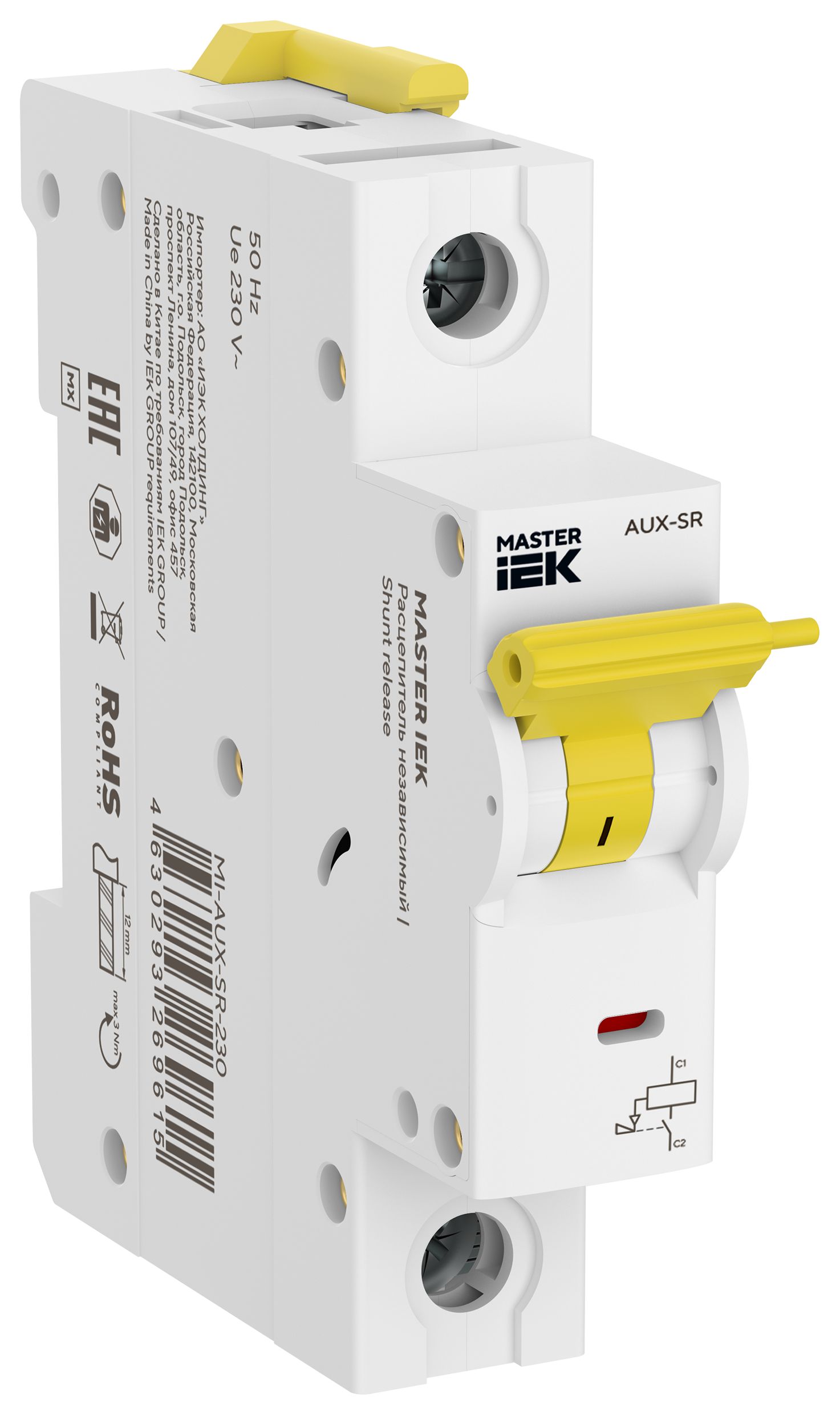

Независимый расцепитель MASTER IEK серии AUX SR предназначен для дистанционного отключения основных устройств при подаче напряжения на расцепитель. Устройство соответствует требованиям стандарта ГОСТ IEC 60947-5-1.
Линейка MASTER IEK создана с пониманием реальной инженерной практики — она продуманная и устойчивая в работе. Это ответ на потребность рынка в продукте с высокими характеристиками по доступной цене.
При конструировании главными приоритетами стали безопасность и долговечность. Это синергия опыта проектирования и передовых разработок: современные материалы, высокотехнологичное автоматизированное производство и многоступенчатый контроль качества. Отдельное внимание уделено удобству: в конструкцию добавлены решения, основанные на обратной связи от российских специалистов, ежедневно эксплуатирующих подобное оборудование. Мы уверены в высоком качестве и надежности устройств, поэтому предоставляем гарантию 10 лет.
Характеристики
| Высота | 86.9 |
|---|---|
| Глубина | 71.8 |
| Диапазон рабочих температур | -40...50 |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Количество нормально закрытых контактов | 0 |
| Количество нормально открытых контактов | 0 |
| Количество переключающих контактов | 0 |
| Количество сигнальных контактов | 0 |
| Конструктивное исполнение | Втычной |
| Макс поперечное сечение проводника | 25 |
| Мех износостойкость | 10000 |
| Монтажная ширина | 71,8 |
| Номин коммутируем ток | 0,01…6 |
| Номин раб напряжение | 230 |
| Потребл импульсная мощность | 325 |
| Прилагается при поставке | Нет |
| Режим работы | Непрерывный |
| Совместимость с авт выкл | MASTER |
| Степень защиты - IP | IP20 |
| Сторона присоединения к авт выкл | Левая |
| Тип монтажа | Прочее |
| Тип напряжения | Переменный (AC) |
| Тип оборудования | Независимый расцепитель (для силовых автоматов) |
| Тип подключения | Винтовое соединение |
| Тип управляющего напряжения | Переменный (AC) |
| Устанавливается на устройство | Автоматический выключатель |
| Частота | 50 Гц |
| Ширина | 17.8 |
| Электр износостойкость | 4000 |
Документация
Скачать всю документациюСертификаты (3)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB

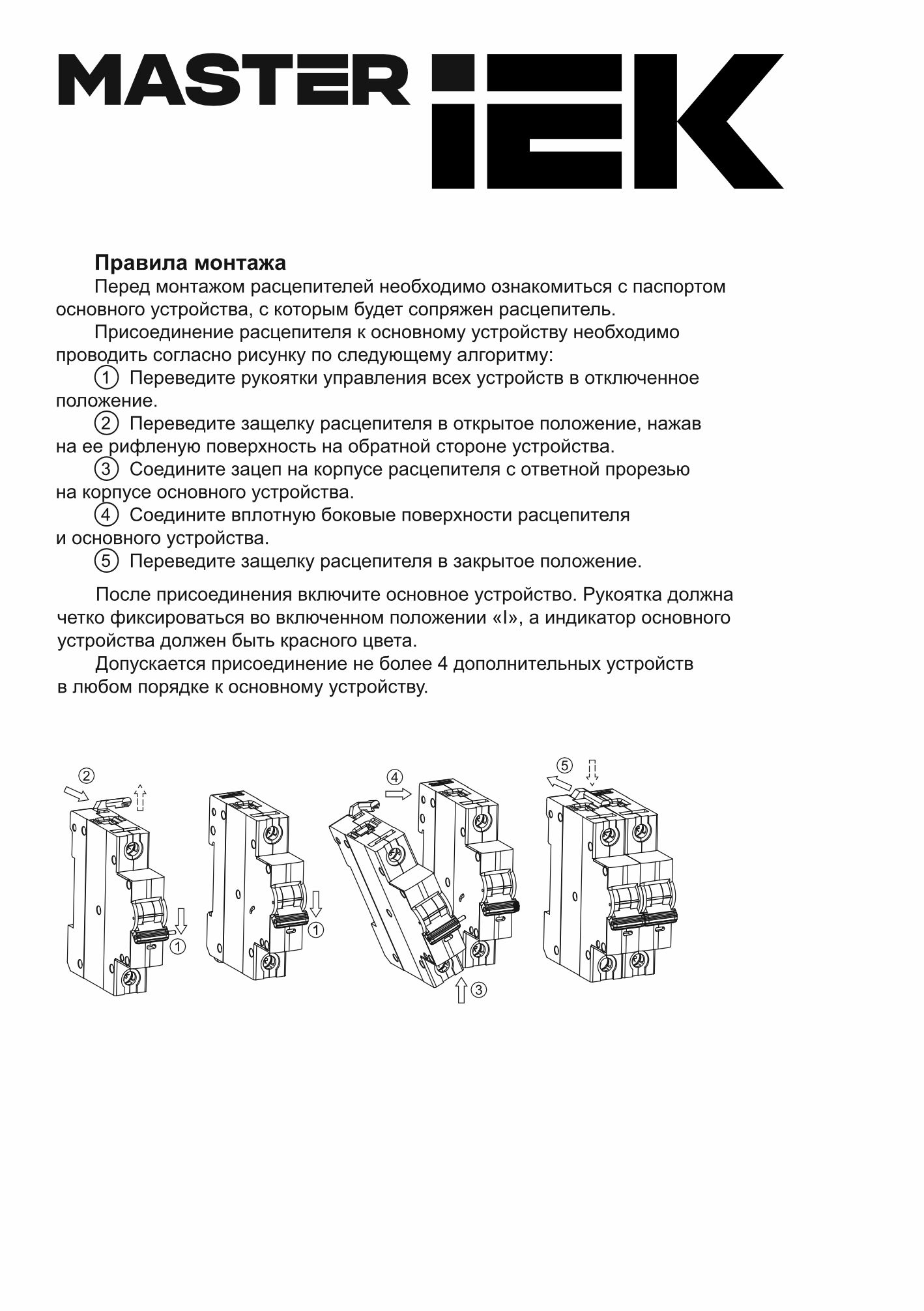

Руководство (1)
RN_MASTER IEK_passp_ru-en_1_DOP_MI.jpg
jpg, 268.14 KB
Паспорт (1)
RN_MASTER IEK_passp_ru-en_1.pdf
pdf, 3.43 MB
Листовка (1)
Listovka_IEK_A4_Master_view.pdf
pdf, 1.08 MB

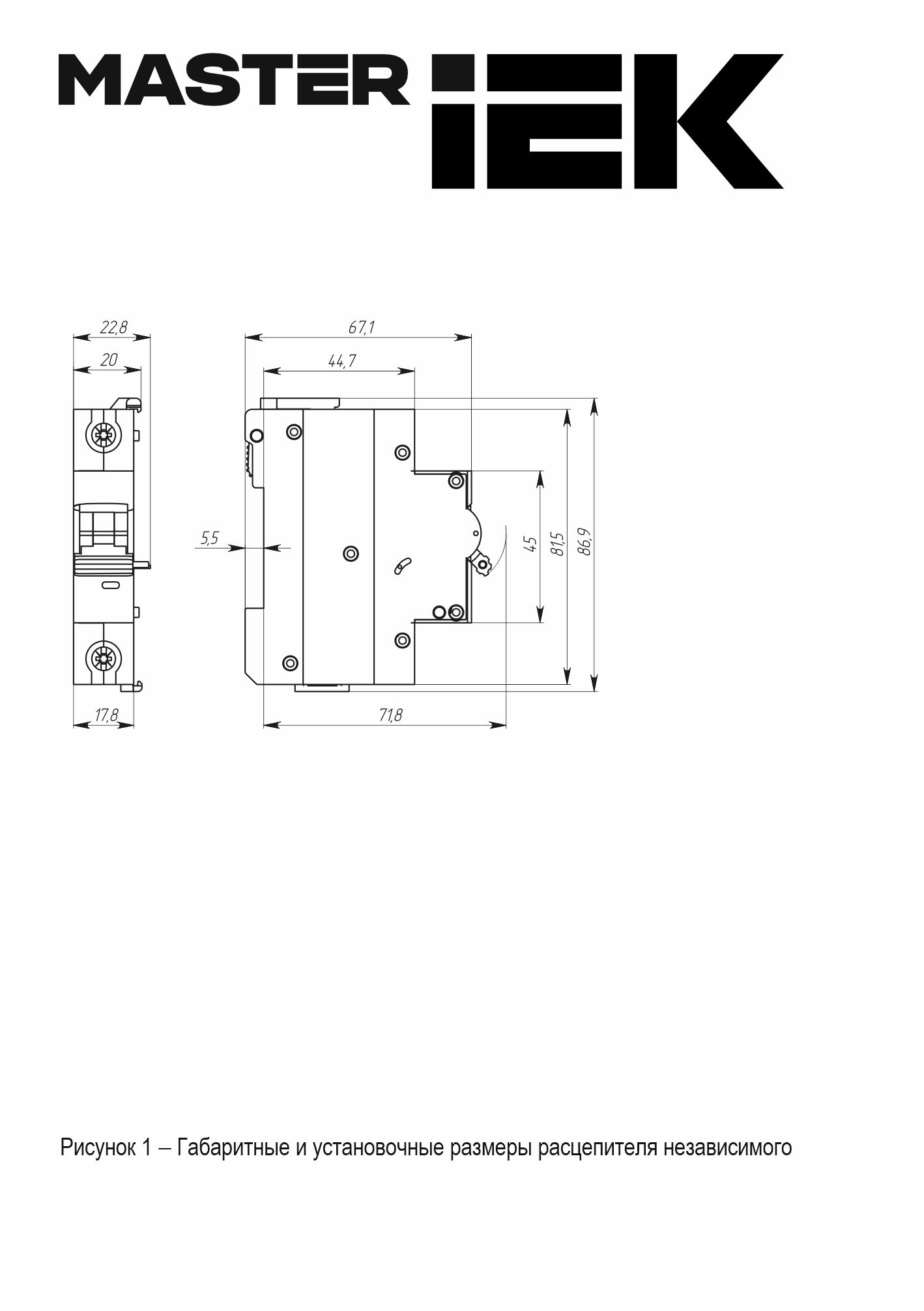

Габаритные чертежи (1)
RN_MASTER IEK_passp_ru-en_1_G.jpg
jpg, 105.65 KB
