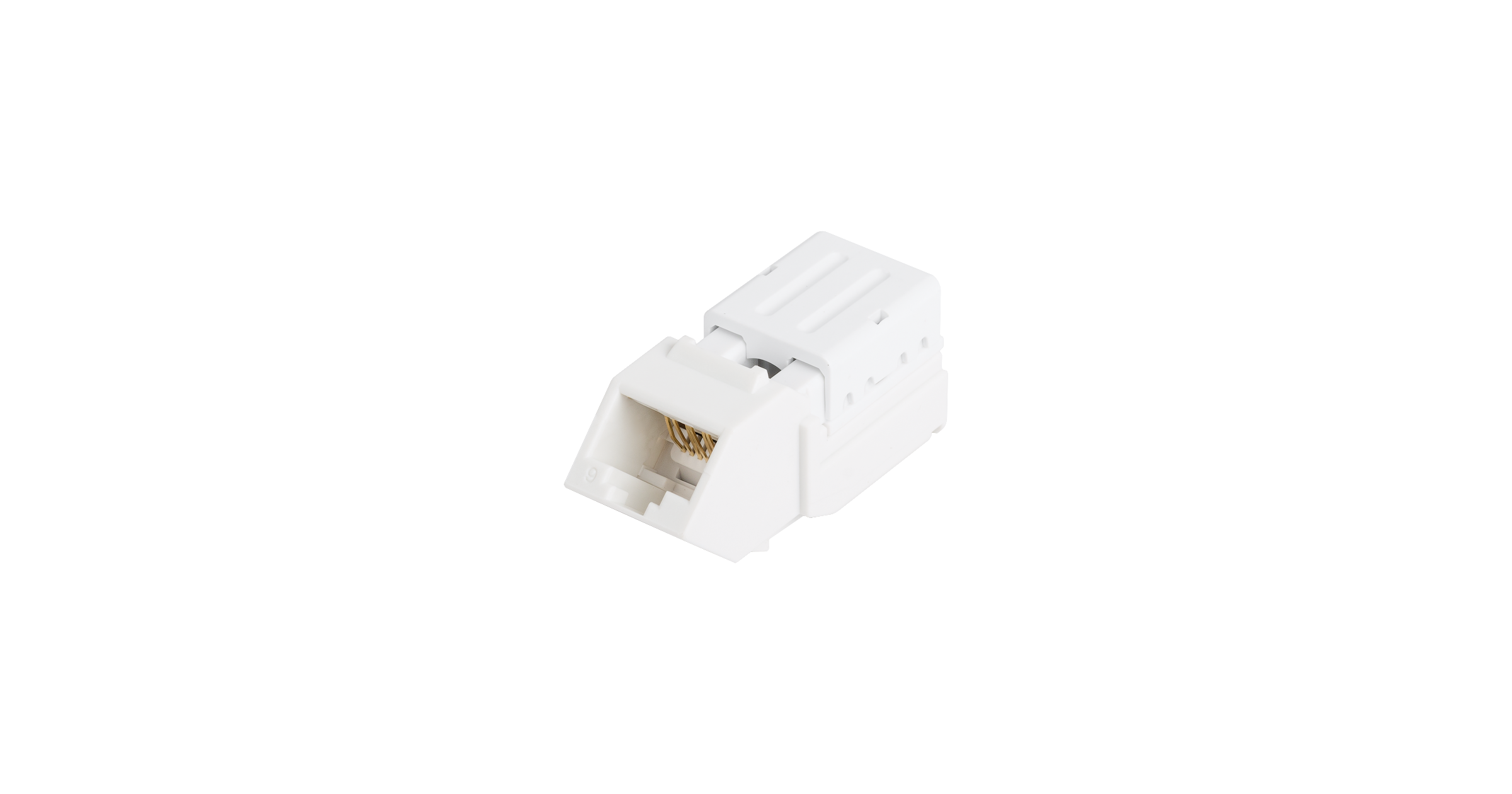

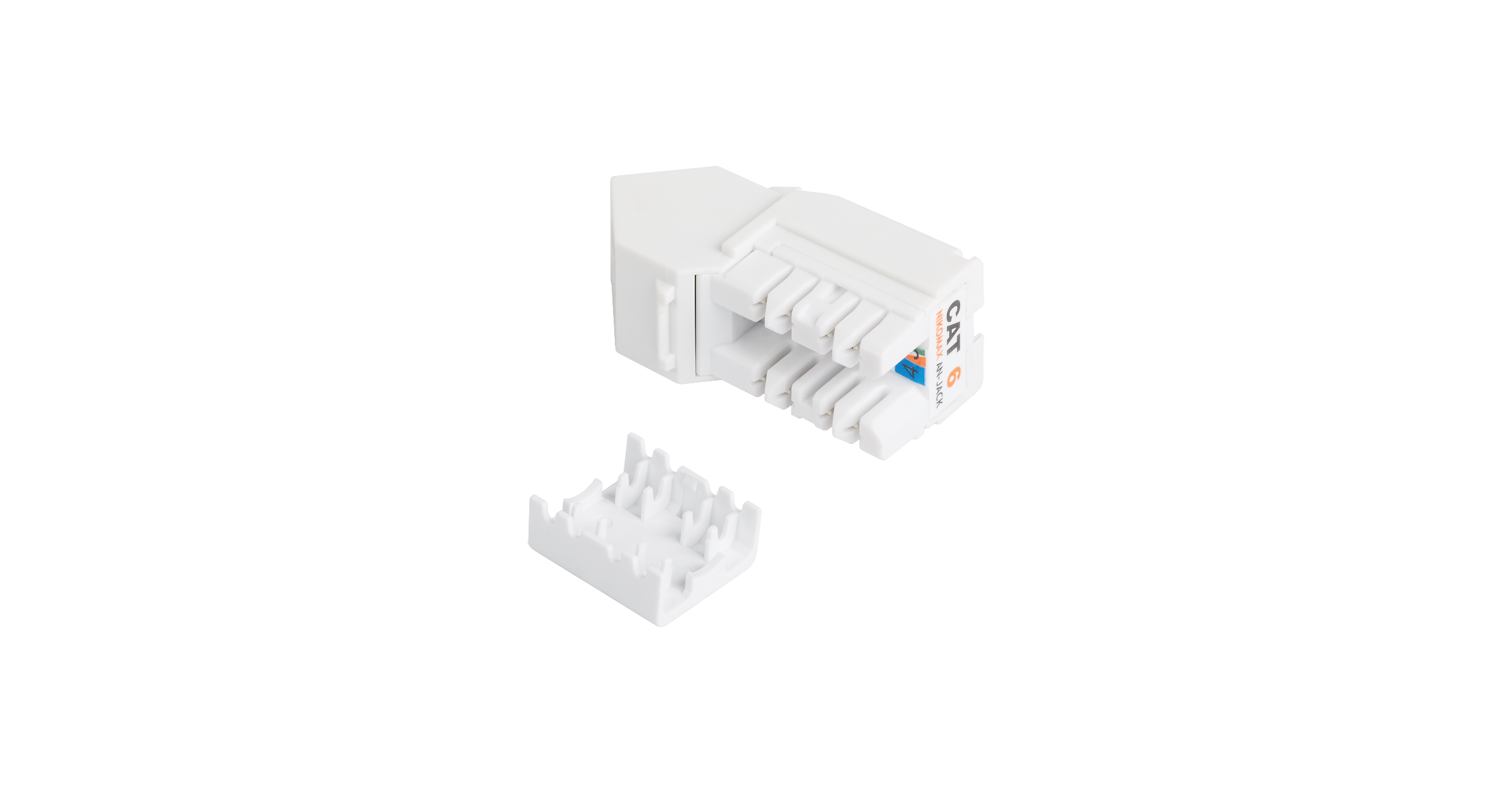

Модуль-вставка NIKOMAX типа Keystone, угловой, для панели серии AN, Кат.6 (Класс E), 250МГц, RJ45/8P8C, FT-TOOL/110/KRONE, T568A/B, неэкранированный, белый - гарантия: 5 лет расширенная / 25 лет
Характеристики
Габариты (ШхВхГ), мм
17х19х32
Гарантия
5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX
Диапазоны температур, °C
Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C
Допустимый диаметр проводников
~24-22 AWG (0,50-0,65 мм)
Исполнение
Неэкранированное
Категория
6
Количество переподключений шнуров
Не менее 750-ти
Описание
Коммутационные модули NIKOMAX с угловыми портами (серия «AN») относятся к системе Fast Termination и спроектированы специально для использования с инструментом для быстрой заделки NMC-FT-TOOL. Разведите кабель на контактах модуля, вставьте его в инструмент и просто сожмите рукоятки. Аккуратная и качественная заделка в одно нажатие! IDC контакты модулей AN также совместимы с обычным ударным инструментом с ножом 110 типа или KRONE.
Особенностью модулей серии AN является расположение портов под углом, что, при установке в наборную панель NMC-RP24-BLANK-AN-1U-MT, позволяет удобно выводить коммутационные шнуры в стороны и закреплять их на вертикальных кабельных органайзерах. Такое решение не требует установки стандартных кабельных органайзеров, экономя каждый третий юнит шкафу.
Модуль NMC-KJUE2-AN-WT (кат.6) выполнен в корпусе из высокопрочного пластика и отлично подходит для построения неэкранированных систем.
Характеристики
| Габариты (ШхВхГ), мм | 17х19х32 |
|---|---|
| Гарантия | 5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX |
| Диапазоны температур, °C | Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
| Допустимый диаметр проводников | ~24-22 AWG (0,50-0,65 мм) |
| Исполнение | Неэкранированное |
| Категория | 6 |
| Количество переподключений шнуров | Не менее 750-ти |
| Контактное сопротивление, мкОм | Не более 2,5 |
| Материал IDC контактов | Фосфористая бронза |
| Материал контактов в разъёме | Фосфористая бронза |
| Материал корпуса | Высокопрочный, негорючий, соответствует UL94V-0 |
| Материал покрытия IDC контактов | Олово (100 мкд) |
| Материал покрытия контактов | Золото (50 мкд) поверх никеля (100 мкд) |
| Монтаж | Наборные патч-панели, корпуса настенных розеток, лицевые вставки для коробных систем |
| Поддерживаемые приложения | 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат.6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Полоса пропускания, МГц | 250 |
| Предельно выдерживаемая нагрузка | До 1000 В, 60 Гц в течение 1 минуты |
| Соответствие стандартам | Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Сопротивление изоляции (500) В, MΩ*км | Не менее 500 МОм (при постоянном напряжении 100 В) |
| Схема разводки | T568A/B |
| Тип IDC контактов (заделка) | Устройство для быстрой заделки FT-TOOL или ножи 110/KRONE |
| Упаковка | Индивидуальная – Полиэтиленовый пакет |
| Формат | Keystone |
| Цвет | Белый |
| Цвет | Белый |
| Экранированный | Нет |
