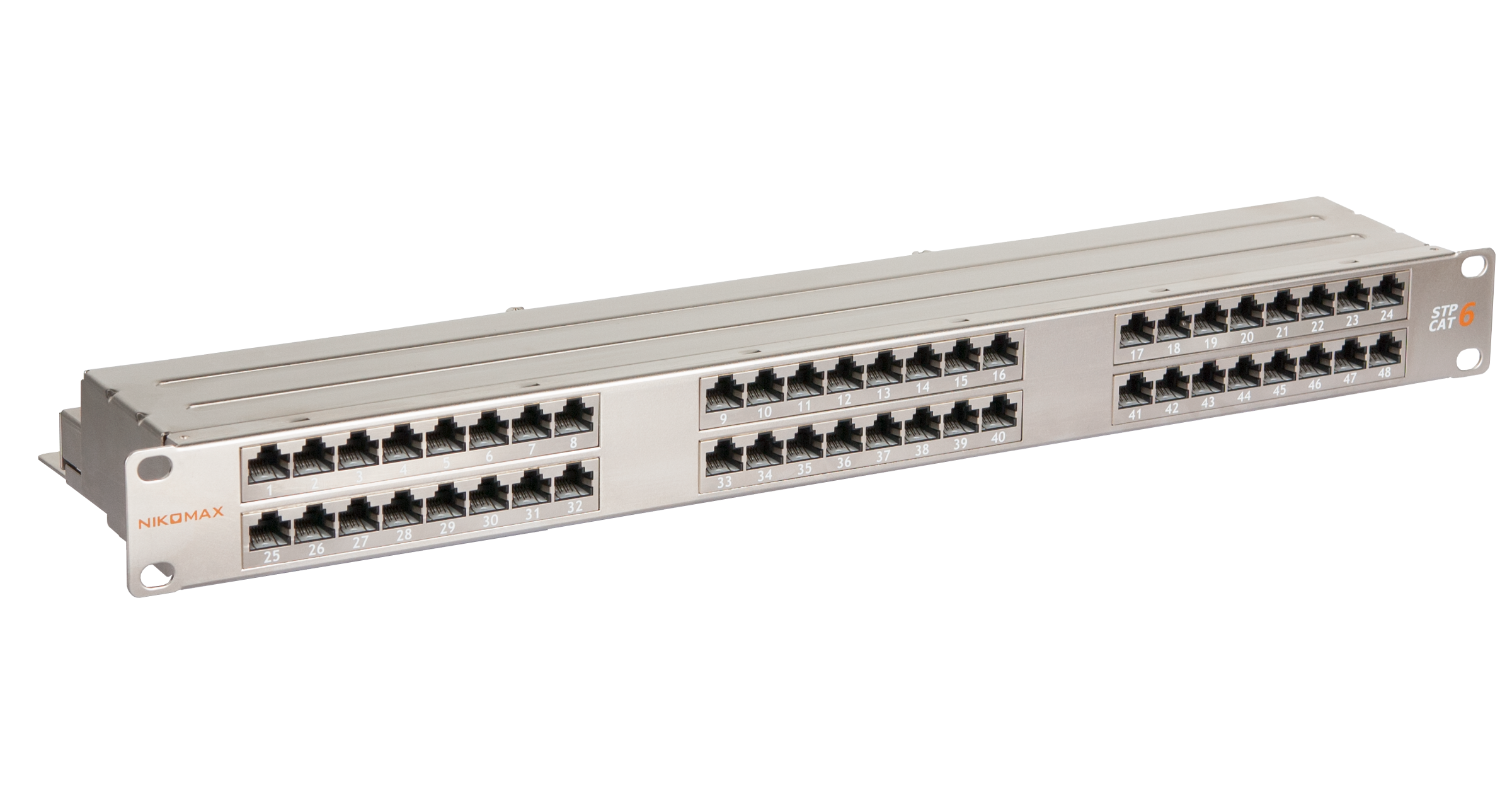

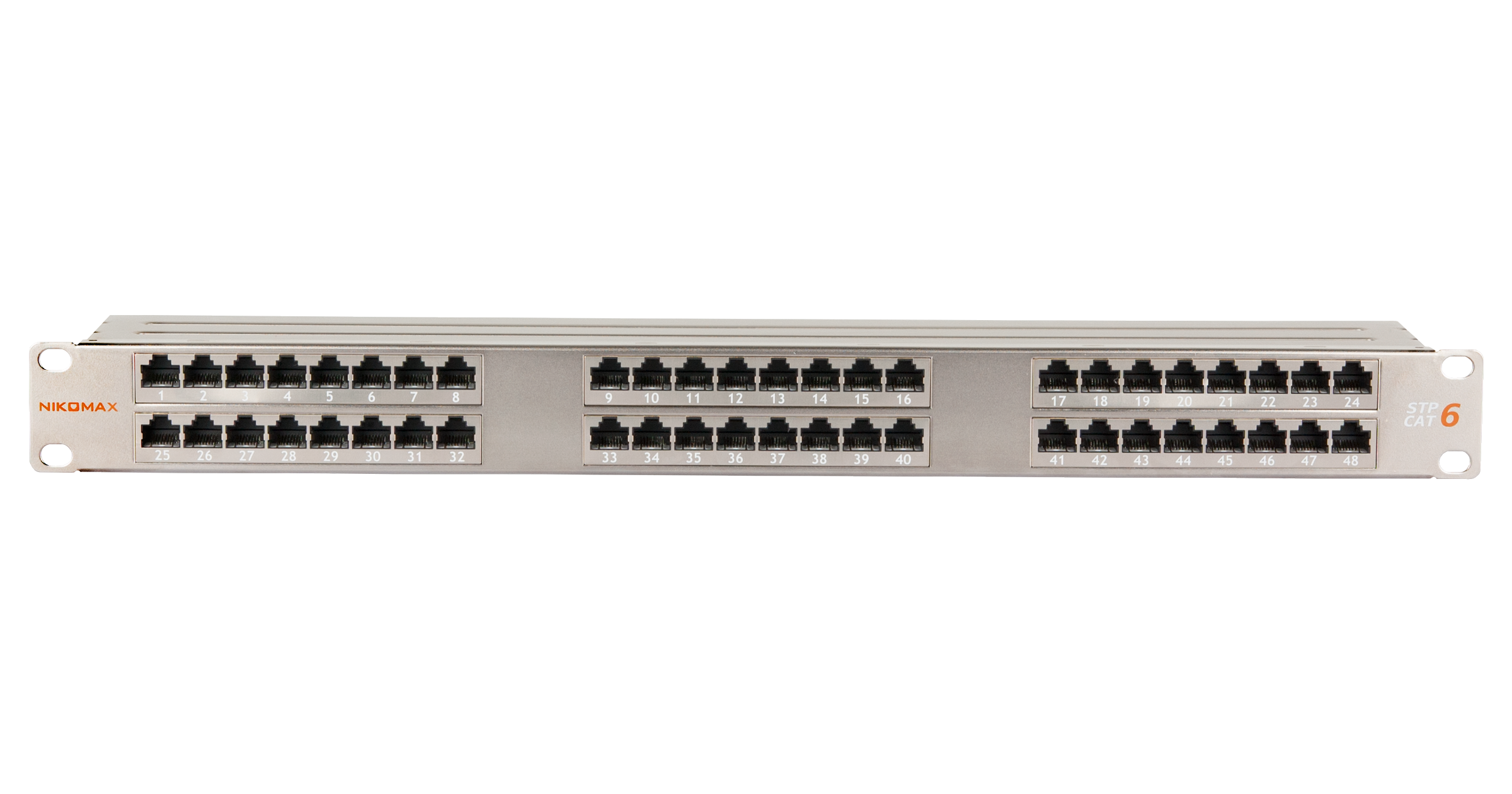

Коммутационная панель NIKOMAX 19", 1U, 48 портов, Кат.6, RJ45/8P8C, 110/KRONE, T568A/B, полный экран, с органайзером, металлик, гарантия: 5 лет расширенная / 25 лет системная
Характеристики
Высота, U
1
Гарантия
5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX
Глубина в стойке, мм
123
Диапазоны температур, °C
Хранение от -40 до +70 °C. Эксплуатация от -10 до +60 °C
Допустимый диаметр проводников
~24-22 AWG (0,50-0,65 мм)
Индивидуальная упаковка
Картонная каробка
Категория
6
Описание
Коммутационные панели (патч-панели) предназначены для разделки в них кабелей различных подсистем СКС и подключения отдельных составляющих сети друг к другу коммутационными шнурами.

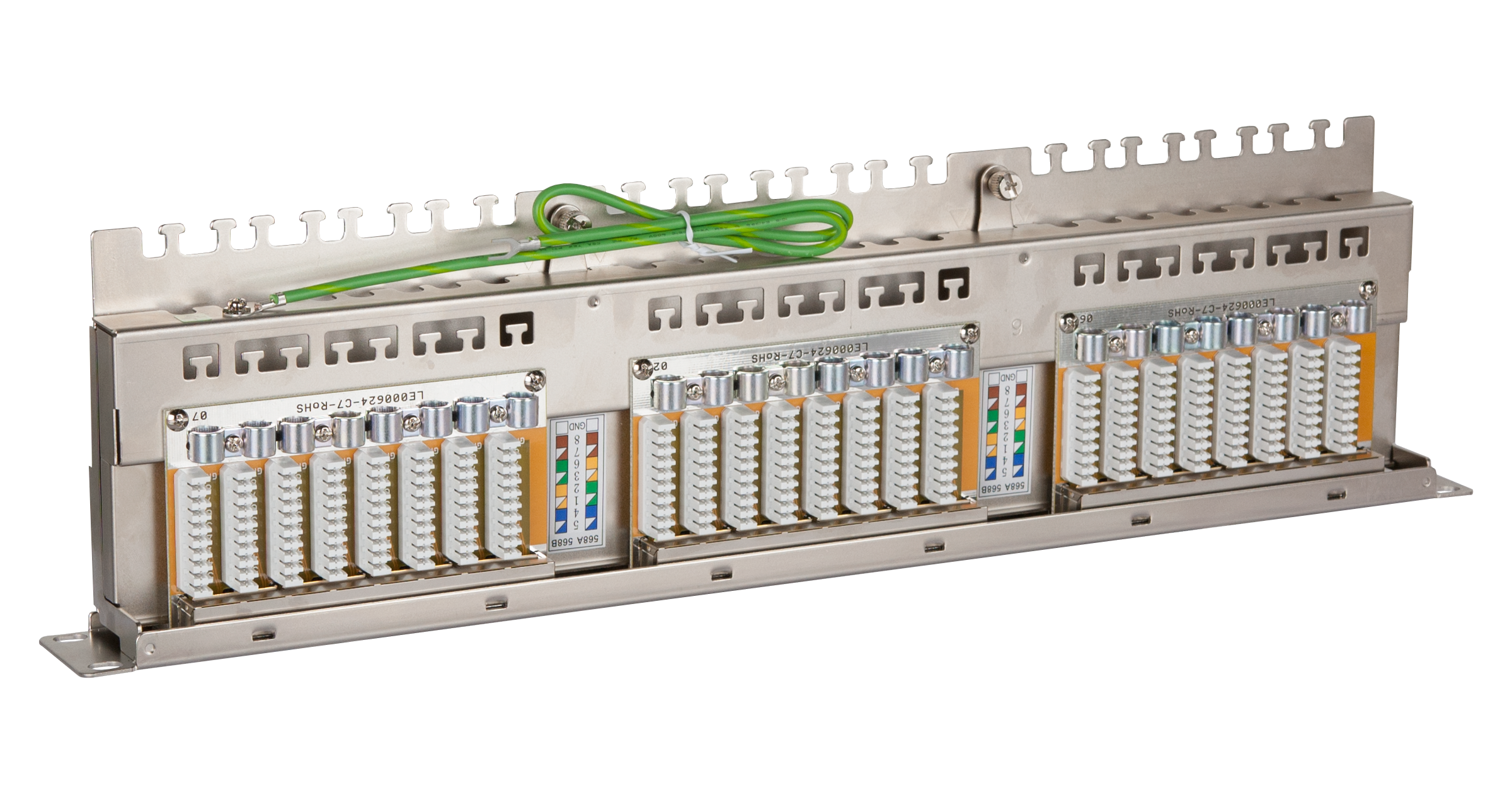

Патч-панель NIKOMAX NMC-RP48SE2-HR-1U-MT выполнена в стальном, полностью экранированном корпусе и предназначена для монтажа в 19" шкафы или стойки. Данная панель вмещает 48 портов RJ45/8P8C при высоте в 1U. Такое решение идеально, когда необходимо обеспечить высокую плотность портов (например, в дата-центрах) или для расширения сети в ограниченном пространстве шкафа. Универсальные IDC контакты 110/KRONE расположены с тыльной стороны панели, на горизонтальной подложке. Разводка кабелей на патч-панели производится по двум стандартам: Т568 A и B.

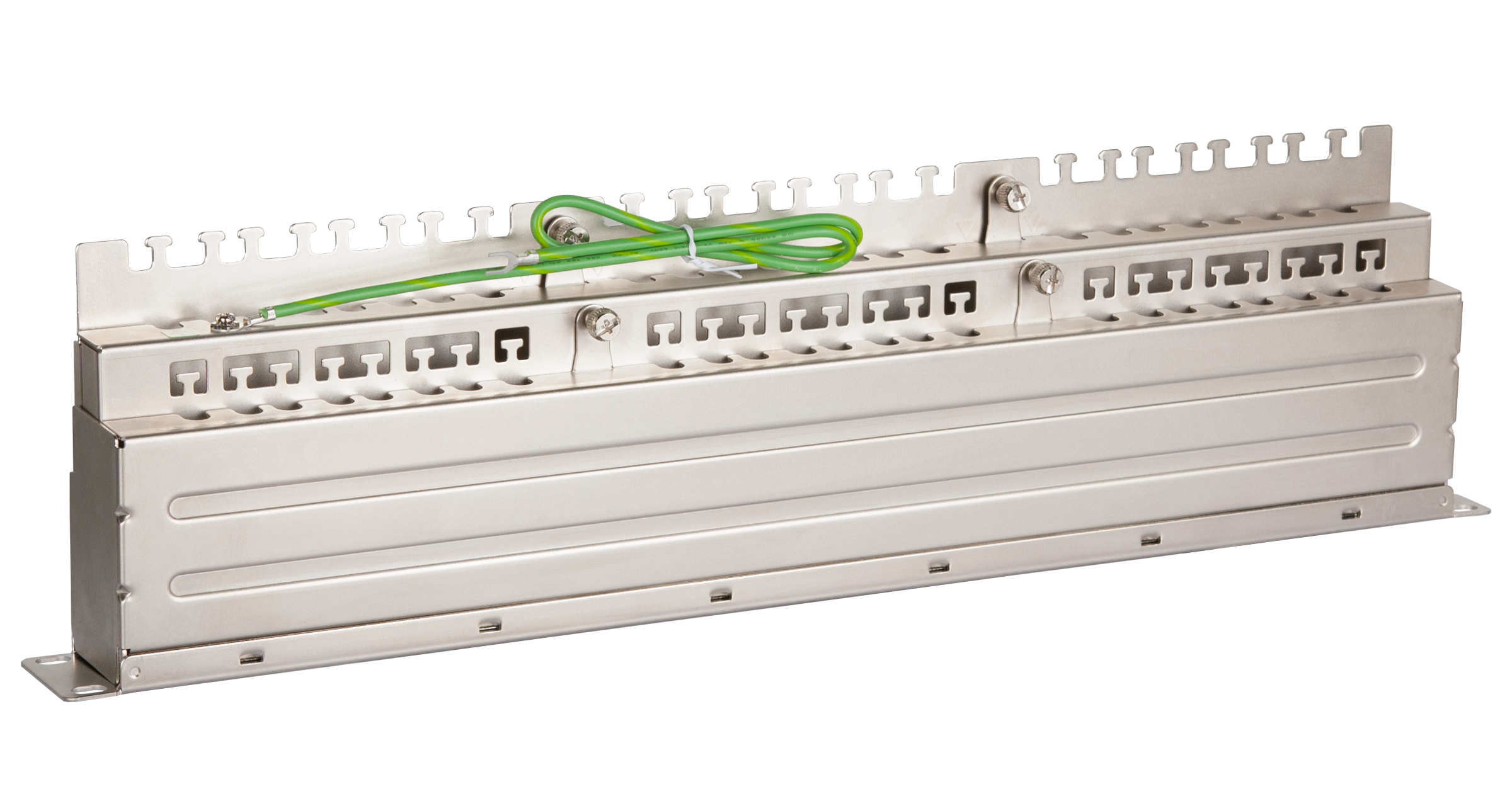

Экраны кабелей заземляются на винтовые клеммы. Предусмотрен 9 -й заземляющий IDC - контакт специально под дренажный проводник кабеля. Для лучшего экранирования от электромагнитных помех и улучшения связи с неокрашенными направляющими шкафа, стальные корпуса панелей гальванизированны никелем. Предусмотрен встроенный органайзер для надежного закрепления кабелей.
Характеристики
| Высота, U | 1 |
|---|---|
| Гарантия | 5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX |
| Глубина в стойке, мм | 123 |
| Диапазоны температур, °C | Хранение от -40 до +70 °C. Эксплуатация от -10 до +60 °C |
| Допустимый диаметр проводников | ~24-22 AWG (0,50-0,65 мм) |
| Индивидуальная упаковка | Картонная каробка |
| Категория | 6 |
| Количество переподключений шнуров | Не менее 750-ти |
| Количество портов | 48 |
| Контактное сопротивление, мкОм | Не более 2,5 |
| Материал IDC контактов | Фосфористая бронза |
| Материал контактов в разъёме | Фосфористая бронза |
| Материал несущей конструкции | Сталь 1,5 мм |
| Материал покрытия контактов | Олово (100 мкд) |
| Монтаж | Шкаф или стойка 19" |
| Монтажная ширина | 19 |
| Поддерживаемые приложения | 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10G-BASE-T (55M for Cat. 6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Полоса пропускания, МГц | 250 |
| Предельно выдерживаемая нагрузка | До 1000 В, 60 Гц в течение 1 минуты |
| Соответствие стандартам | Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Сопротивление изоляции (500) В, MΩ*км | Не менее 500 МОм |
| Способ заделки кабеля | Вертикальный |
| Схема разводки | T568A/B |
| Тип IDC контактов (заделка) | 110/KRONE |
| Цвет | Металлик (никель) |
