Кассетный модуль-вставка NIKOMAX, для панели серии CJ, 1 слот, 6 портов, Кат.6 (Класс E), 250МГц, RJ45/8P8C, 110/KRONE, T568A/B, полный экран, металлик - гарантия: 5 лет расширенная / 25 лет системная
Характеристики
Гарантия
5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX
Диапазоны температур, °C
Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C
Допустимый диаметр проводников
~24-22 AWG (0,50-0,65 мм)
Индивидуальная упаковка
Картонная каробка
Исполнение
Полностью экранированное
Категория
6
Количество переподключений шнуров
Не менее 750-ти
Описание
Кассетные модули предназначены исключительно для монтажа в кассетную панель NIKOMAX NMC-RP08-BLANK-CJ-1U-MT.

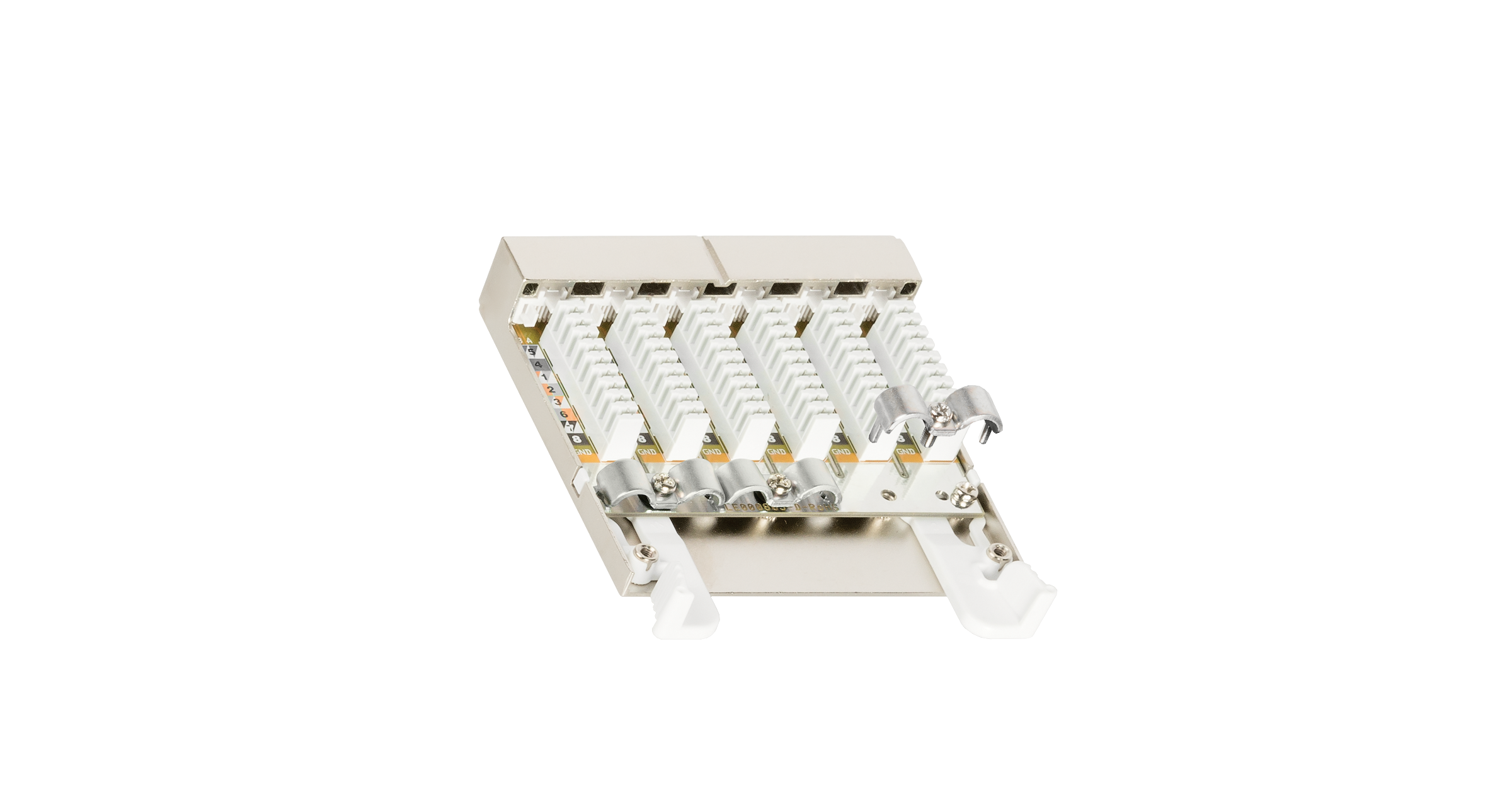

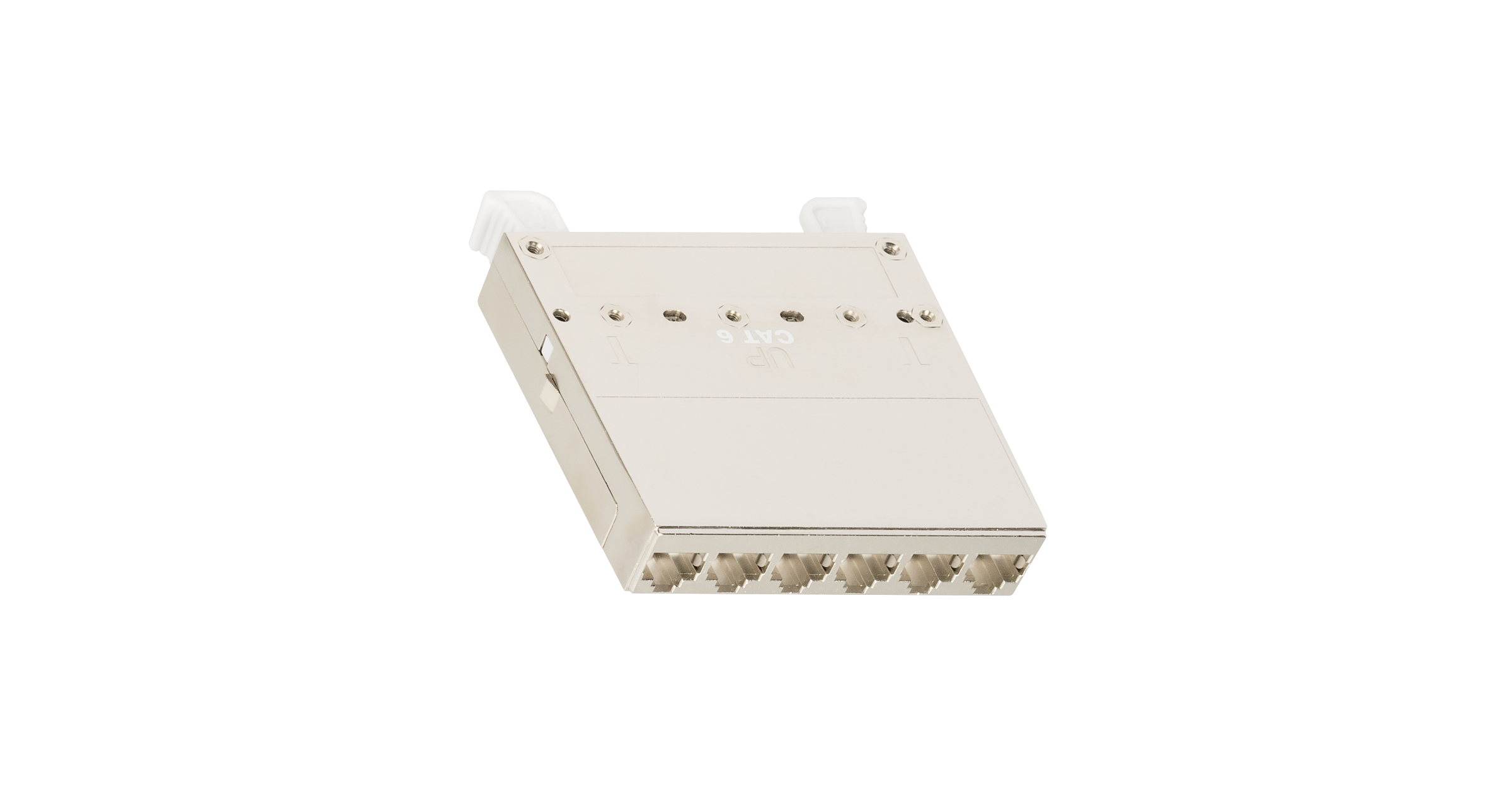

Кассеты NMC-CJ06SA2-1S-MT (Кат.6A) и NMC-CJ06SE2-1S-MT (Кат.6) выполнены в полностью экранированных стальных корпусах и представляют собой, своего рода, уменьшенные версии экранированных патч-панелей – емкостью на 6 портов RJ45/8P8C. Универсальные IDC контакты 110/KRONE расположены внутри кассет, на горизонтальной подложке. Разводка кабелей производится по двум стандартам: T568 А и B.
Экраны кабелей попарно заземляются на винтовые клеммы. Предусмотрен 9-й заземляющий IDC-контакт – специально под дренажный проводник кабеля. С обеих сторон печатных плат имеются общие шины заземления. Для лучшего экранирования от электромагнитных помех и улучшения связи с корпусом панели, стальные корпуса кассет гальванизированы никелем.
Характеристики
| Гарантия | 5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX |
|---|---|
| Диапазоны температур, °C | Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
| Допустимый диаметр проводников | ~24-22 AWG (0,50-0,65 мм) |
| Индивидуальная упаковка | Картонная каробка |
| Исполнение | Полностью экранированное |
| Категория | 6 |
| Количество переподключений шнуров | Не менее 750-ти |
| Количество портов | 6 |
| Контактное сопротивление, мкОм | Не более 2,5 |
| Маркировка | Отсутствует. Выполняется на наклейках (в комплекте кассетной панелью) |
| Материал IDC контактов | Фосфористая бронза |
| Материал контактов в разъёме | Фосфористая бронза |
| Материал корпуса | Никелированная сталь: корпус-1,5 мм; крышка-1 мм |
| Материал покрытия контактов | Золото (50 мкд) поверх никеля (100 мкд) |
| Монтаж | Кассетная панель NIKOMAX, серии CJ |
| Поддерживаемые приложения | 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат.6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Полоса пропускания, МГц | 250 |
| Предельно выдерживаемая нагрузка | До 1000 В, 60 Гц в течение 1 минуты |
| Соответствие стандартам | Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Сопротивление изоляции (500) В, MΩ*км | Не менее 500 МОм (при постоянном напряжении 100 В) |
| Схема разводки | T568A/B |
| Тип IDC контактов (заделка) | 110/KRONE |
| Цвет | Металлик (никель) |
