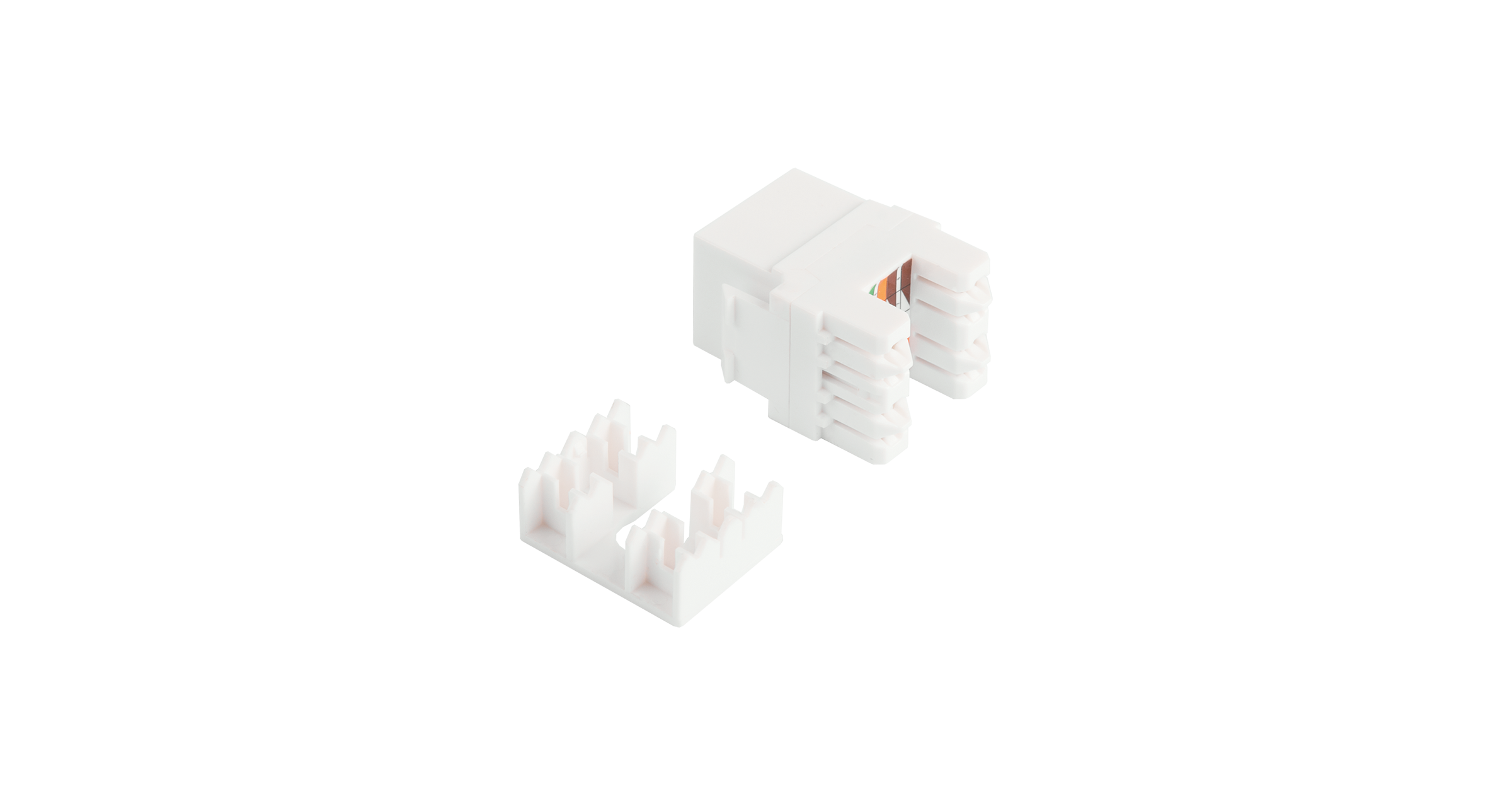

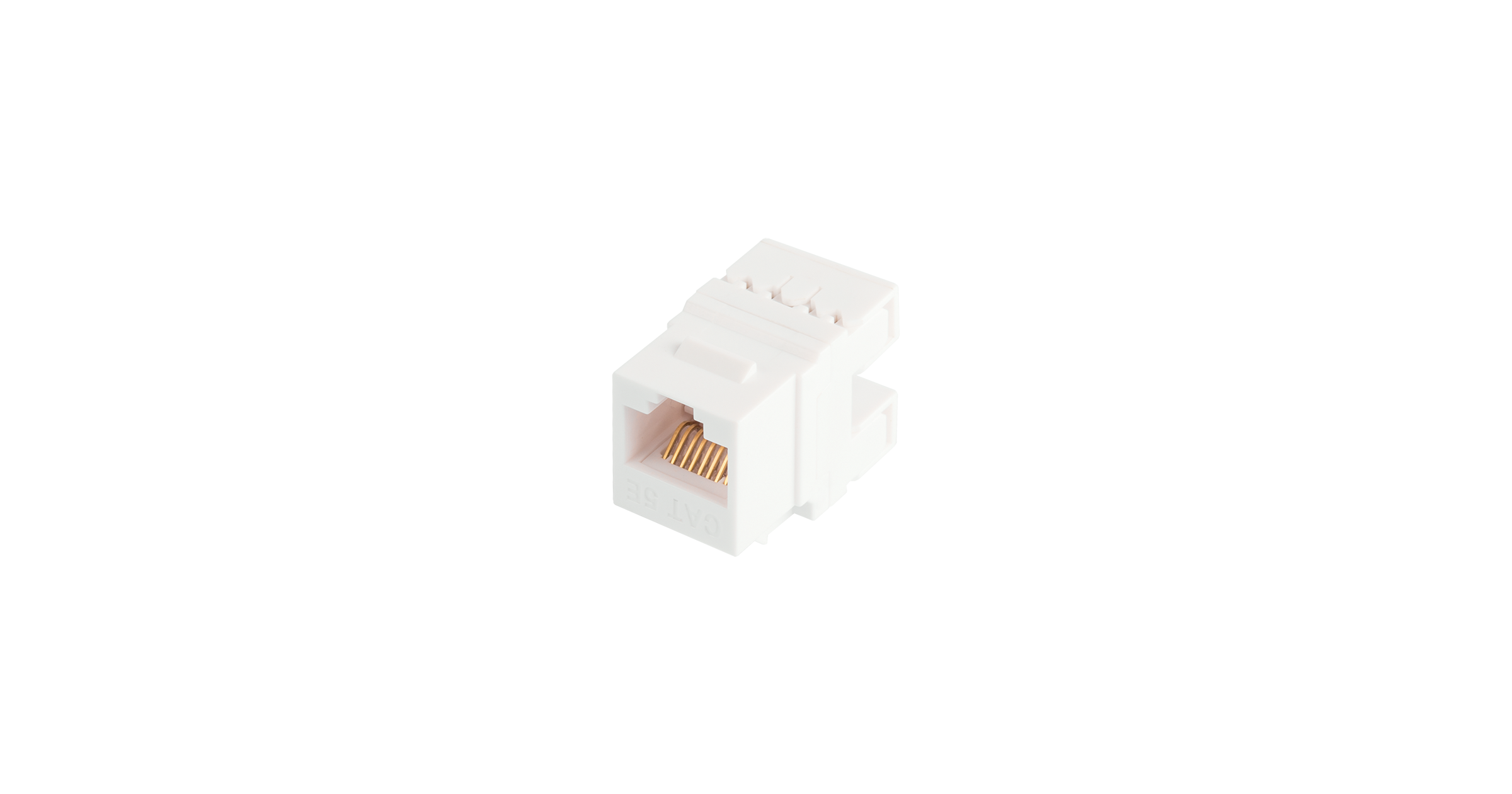

Модуль-вставка NIKOMAX типа Keystone Essential Line, Кат.5е (Класс D), 100МГц, RJ45/8P8C, 110/KRONE, T568A/B, 180 градусов, неэкранированный, белый - гарантия: 1 год
Характеристики
Габариты (ШхВхГ), мм
16х20х32
Гарантия
1 год
Диапазоны температур, °C
Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C
Допустимый диаметр проводников
~24-22 AWG (0,50-0,65 мм)
Исполнение
Неэкранированное
Категория
5е
Количество переподключений шнуров
Не менее 750-ти
Описание
Essential Line - линейка предназначенная для построения СКС начального уровня, локальных сетей и домашнего сегмента. Подойдет для небольших проектов, не требующих системной поддержки. Коммутационные модули типа Keystone предназначены для установки в настенные розетки, суппорты настенных коробов и наборные патч-панели. С помощью коммутационных модулей организуется подключение рабочих станций к информационной сети. Коммутационный модуль NMC-KJUD2-VI-WT (Кат.5e) выполнен в неэкранированном исполнении. Разводка кабеля осуществляется по двум стандартам T568A/B. Все модули выполнены в едином дизайне и совместимы со всеми компонентами NIKOMAX. Ширина 16 мм и стандартная высота позволяет устанавливать их в любые наборные патч-панели, в том числе с высотой 0,5U. Заделка модулей осуществляется ударным инструментом с ножом 110 типа или KRONE.
Характеристики
| Габариты (ШхВхГ), мм | 16х20х32 |
|---|---|
| Гарантия | 1 год |
| Диапазоны температур, °C | Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
| Допустимый диаметр проводников | ~24-22 AWG (0,50-0,65 мм) |
| Исполнение | Неэкранированное |
| Категория | 5е |
| Количество переподключений шнуров | Не менее 750-ти |
| Контактное сопротивление, мкОм | не более 2,5 |
| Материал IDC контактов | Фосфористая бронза |
| Материал контактов в разъёме | Фосфористая бронза |
| Материал корпуса | Высокопрочный, негорючий, соответствует UL94V-0 |
| Материал покрытия IDC контактов | Олово (100 мкд) |
| Материал покрытия контактов | Золото (50 мкд) поверх никеля (100 мкд) |
| Поддерживаемые приложения | 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат. 6 и 6А), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Полоса пропускания, МГц | 100 |
| Предельно выдерживаемая нагрузка | До 1000 В, 60 Гц в течение 1 минуты |
| Соответствие стандартам | Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Сопротивление изоляции (500) В, MΩ*км | Не менее 500 МОм (при постоянном напряжении 100 В) |
| Схема разводки | T568A/B |
| Тип IDC контактов (заделка) | 180 градусов - 110/KRONE |
| Упаковка | Индивидуальная – полиэтиленовый пакет |
| Цвет | Белый |
| Цвет | Белый |
| Экранированный | Нет |
