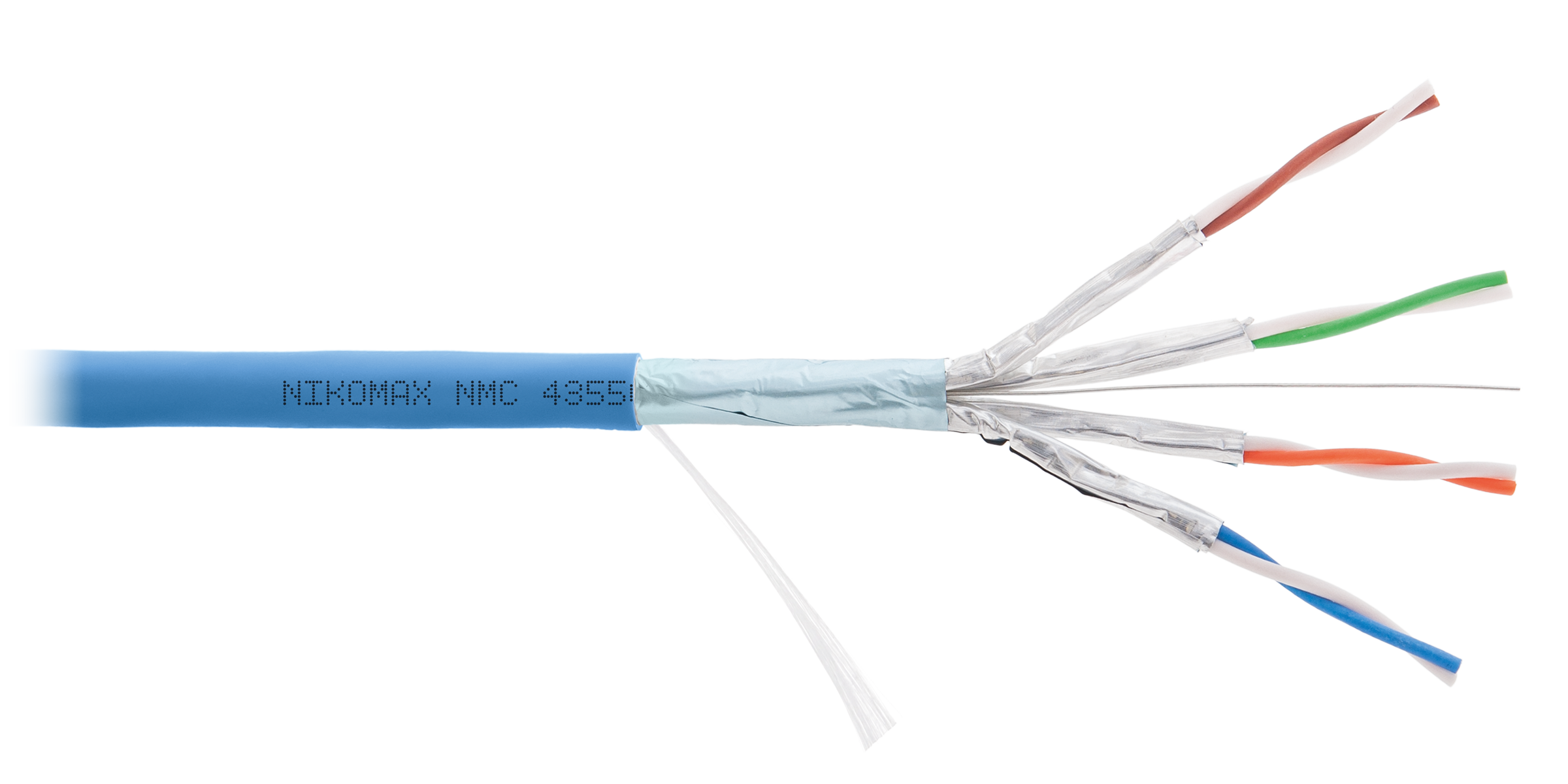

Кабель NIKOMAX F/FTP 4 пары, Кат.6a (Класс Eа), тест по ISO/IEC, 500МГц, одножильный, BC (чистая медь), 23AWG (0,56мм), полимерный материал нг(А)-HF, внутренний, голубой, 500м - гарантия: 5 лет / 15
Характеристики
Взаимная емкость, нФ/км
≤ 56
Внешний диаметр изоляции проводников, мм
1,33 ± 0,05
Внешний диаметр оболочки, мм
7,5 ± 0,4
Волновое сопротивление, Ом
100 ± 15
Гарантия
Компонентная – 5 лет. 15 лет – в составе сертифицированной СКС NIKOMAX
Диаметр дренажного провода, мм
26 AWG (0,40 ± 0,01)
Диаметр проводников, AWG
23 AWG (0,560 ± 0,01)
Описание
4-я серия включает в себя экранированные
и неэкранированные кабели категорий
5, 5e, 6, 6A, 7 и 7A для внешней и внутренней прокладки и обладают великолепными
характеристиками. А широкий модельный ряд
позволяет решить любые задачи, связанные
с построением сетей передачи данных.
Поставляются в картонных коробках «easypull box» с увеличенным диаметром сопла
для отмотки кабеля и на фанерных барабанах.
Подходят для построения сертифицированных СКС NIKOMAX с системной поддержкой
на срок до 15-ти лет. Кабель NMC 4355C-IB выполнен в экранированном исполнении F/FTP, соответствует категории 6A и предназначен для внутренней прокладки. Внешняя оболочка выполнена из не распространяющего горение при групповой прокладке и не выделяющего коррозионно-активных газообразных продуктов при горении и тлении полимерного материала в исполнении нг(A)-HF.
Характеристики
| Взаимная емкость, нФ/км | ≤ 56 |
|---|---|
| Внешний диаметр изоляции проводников, мм | 1,33 ± 0,05 |
| Внешний диаметр оболочки, мм | 7,5 ± 0,4 |
| Волновое сопротивление, Ом | 100 ± 15 |
| Гарантия | Компонентная – 5 лет. 15 лет – в составе сертифицированной СКС NIKOMAX |
| Диаметр дренажного провода, мм | 26 AWG (0,40 ± 0,01) |
| Диаметр проводников, AWG | 23 AWG (0,560 ± 0,01) |
| Диапазон температур прокладки, °C | От 0 до +50 |
| Диапазон температур хранения, °C | От -20 до +60 |
| Диапазон температур эксплуатации, °C | От -20 до +60 |
| Диапазон частот, МГц | 1-500 |
| Длина кабеля в упаковке, м | 500 |
| Допустимое растягивающее усилие, H | Не более 100 |
| Емкостная асимметрия, пФ/км | ≤ 1600 |
| Затухание сигнала, дБ | ≥ 45,3 |
| Категория | 6a |
| Количество пар | 4 |
| Материал внешней оболочки | Полимерный материал |
| Материал дренажного провода | Луженная медь |
| Материал изоляции проводников | Вспененный полиэтилен (PE foam) |
| Материал индивидуального экрана | Полиэфирная алюминиевая фольга (100% площадь покрытия) |
| Материал общего экрана | Полиэфирная алюминиевая фольга (100% площадь покрытия) |
| Материал проводников | Электротехническая медь |
| Номинальное напряжение (В) | 50 |
| Омическая асимметрия | ≤ 5% |
| Погонная масса, кг/км | 53,5 ± 0,5 |
| Погонное сопротивление (DC), Ом/км | ≤ 93,8 |
| Поддерживаемые приложения | 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Полоса пропускания, МГц | 500 |
| Применение | Для внутренней прокладки |
| Радиус изгиба при прокладке | Не менее 10-ти диаметров кабеля |
| Радиус изгиба при эксплуатации | Не менее 8-ми диаметров кабеля |
| Разброс задержки распространения, нс/100м | ≤ 45 |
| Разрывная нить | Есть |
| Скорость распространения сигнала (NVP) | 0,74 ± 0,1 |
| Соответствие стандартам | ГОСТ Р 54429, ГОСТ Р 18690, ISO/IEC 11801, EN 50173, TIA/EIA-568 |
| Сопротивление изоляции (500) В, MΩ*км | ≥ 5000 |
| Тип | F/FTP |
| Тип проводников | Одножильный |
| Тип упаковки | Фанерный барабан |
| Толщина изоляции проводников, мм | 0,385 ± 0,03 |
| Толщина оболочки, мм | 0,55 ± 0,05 |
| Цвет | Бирюзовый |
| Цвет оболочки | Голубой||Оранжевый |
| Электрическая прочность диэлектрика, кВ/мин | 1 |
