Коммутационная панель NIKOMAX 19", 1U, 24 порта, Кат.6a (Класс Ea), 500МГц, RJ45/8P8C, 110/KRONE, T568A/B, неэкранированная, с органайзером, черная - гарантия: 5 лет расширенная / 25 лет системная
Характеристики
Высота, U
1
Гарантия
5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX
Диапазоны температур, °C
Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C
Допустимый диаметр проводников
~24-22 AWG (0,50-0,65 мм)
Индивидуальная упаковка
Картонная каробка
Исполнение
Неэкранированное
Категория
6a
Описание

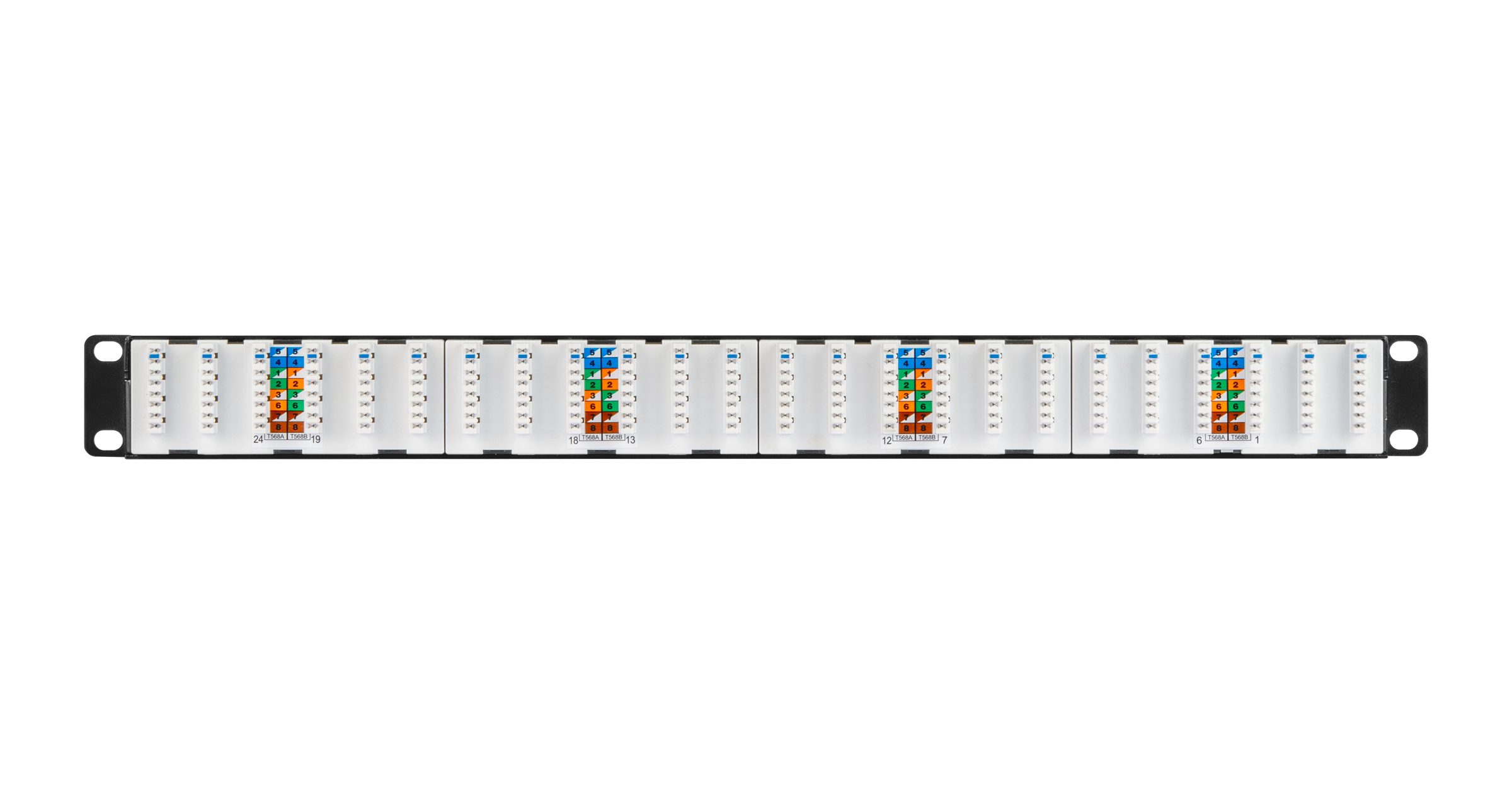

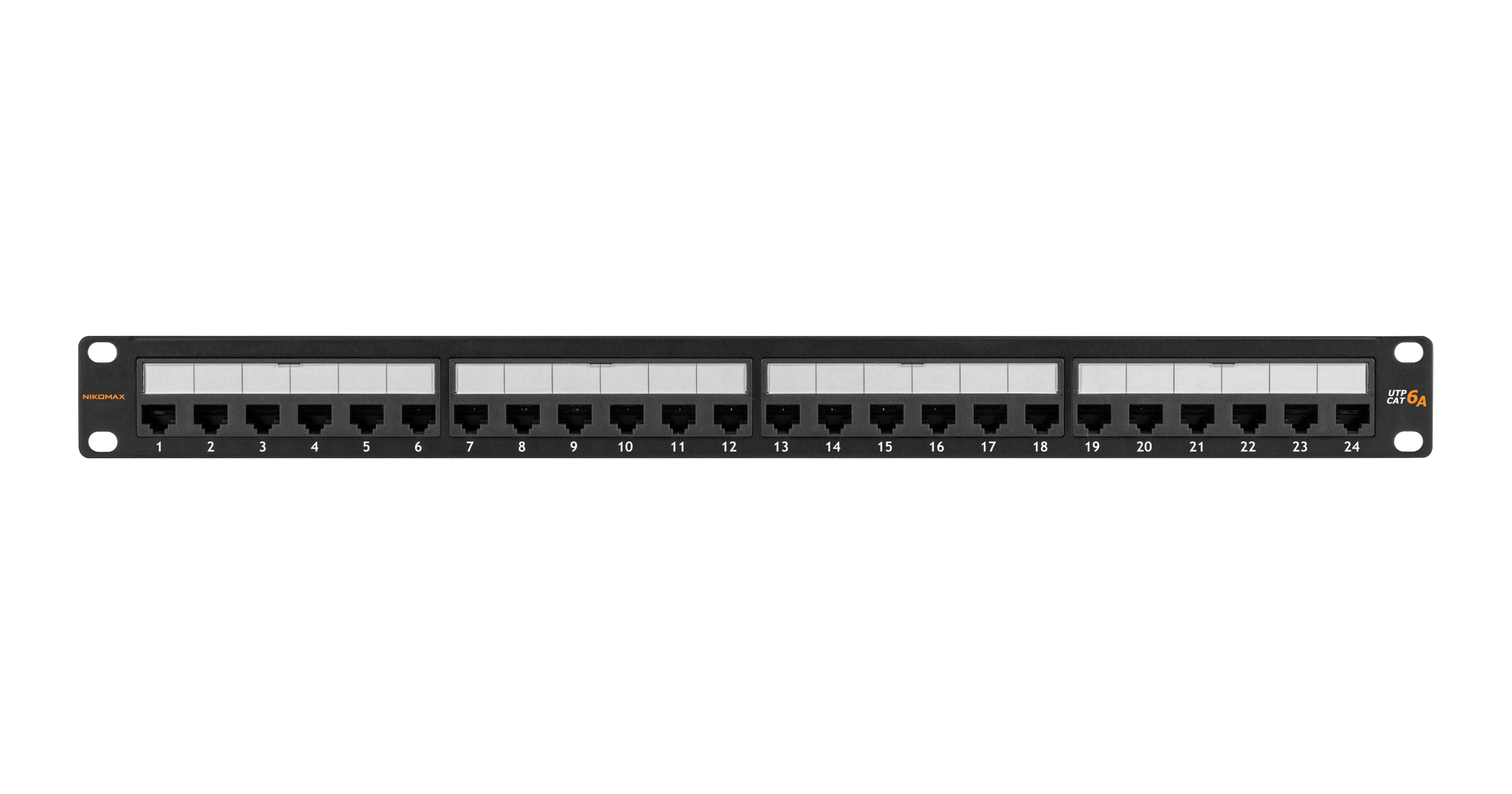

Коммутационные панели (патч-панели) предназначены для монтажа кабелей в различных подсистемах СКС и подключения отдельных составляющих сети друг к другу при помощи коммутационных шнуров. Неэкранированные патч-панели NIKOMAX выполнены в черном цвете и предназначены для монтажа в 19” шкаф или стойку. Панели NMC-RP24UA2-1U-BK (кат.6a) имеют стандартную высоту в 1U и вмещает 24 порта RJ45/8P8C. С тыльной стороны патч-панелей размещены контакты 110 типа с цветной маркировкой по двум стандартам: T568 А и B. Особый дизайн контактов также позволяет использовать для заделки кабелей ножи типа KRONE. Для удобства администрирования все порты пронумерованы, а также имеются дополнительные площадки для маркировки.

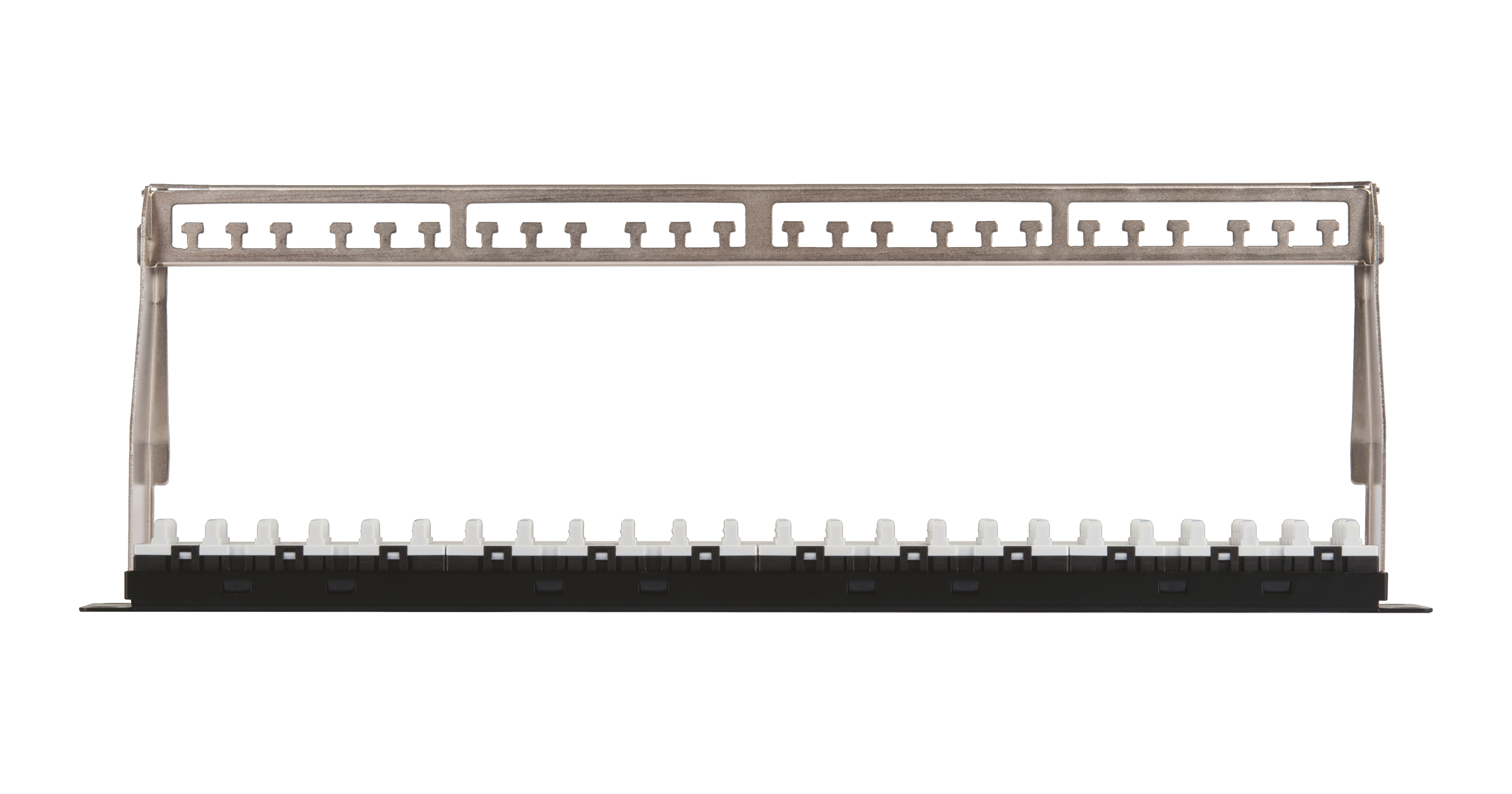

В комплекты патч-панелей входят удобные съемные органайзеры для разводки входящих кабелей.
Характеристики
| Высота, U | 1 |
|---|---|
| Гарантия | 5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX |
| Диапазоны температур, °C | Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
| Допустимый диаметр проводников | ~24-22 AWG (0,50-0,65 мм) |
| Индивидуальная упаковка | Картонная каробка |
| Исполнение | Неэкранированное |
| Категория | 6a |
| Количество переподключений шнуров | Не менее 750-ти |
| Количество портов | 24 |
| Контактное сопротивление, мкОм | Не более 2,5 |
| Маркировка | Все порты пронумерованы, имеются дополнительные маркировочные площадки |
| Материал IDC контактов | Фосфористая бронза |
| Материал контактов в разъёме | Фосфористая бронза |
| Материал несущей конструкции | Сталь 1,5 мм |
| Материал пластика | Высокопрочный, негорючий, соответствует UL94V-0 |
| Материал покрытия контактов | Олово (100 мкд) |
| Монтаж | Шкаф или стойка 19" |
| Монтажная ширина | 19 |
| Поддерживаемые приложения | 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат.6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Полоса пропускания, МГц | 500 |
| Предельно выдерживаемая нагрузка | До 1000 В, 60 Гц в течение 1 минуты |
| Соответствие стандартам | Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Сопротивление изоляции (500) В, MΩ*км | Не менее 500 МОм (при постоянном напряжении 100 В) |
| Схема разводки | T568A/B |
| Тип IDC контактов (заделка) | 110/KRONE |
| Цвет | Черный |
| Экранированный | Нет |
