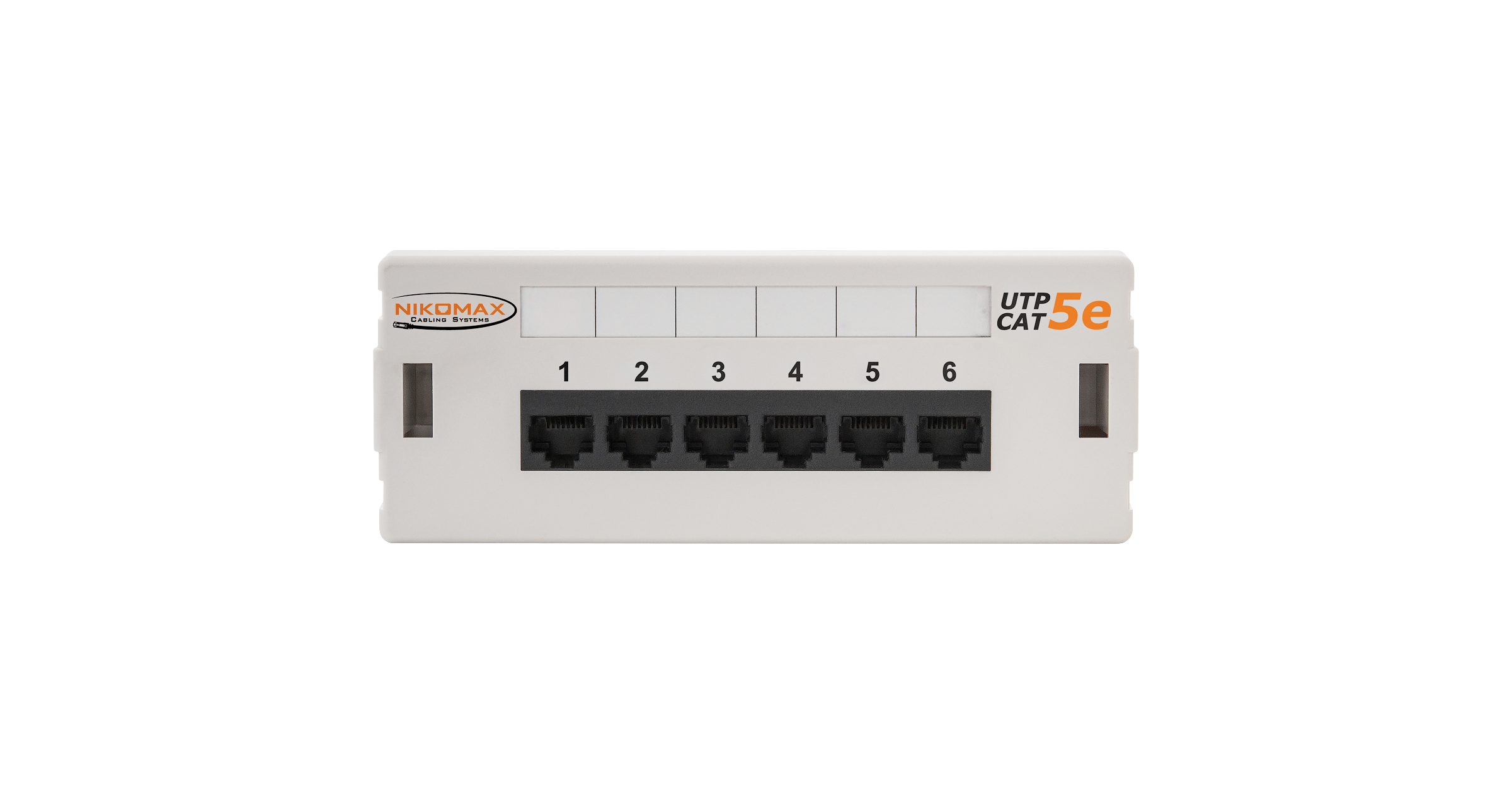

Коммутационная панель NIKOMAX настенная, 6 портов, Кат.5е (Класс D), 100МГц, RJ45/8P8C, 110, T568A/B, неэкранированная, светло-серая - гарантия: 5 лет расширенная / 25 лет системная
Характеристики
Габариты (ШхВхГ), мм
155x60x44
Гарантия
5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX
Диапазоны температур, °C
Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C
Допустимый диаметр проводников
~24-22 AWG (0,50-0,65 мм)
Индивидуальная упаковка
Картонная каробка
Исполнение
Неэкранированное
Категория
5e
Описание
Коммутационные панели (патч-панели) предназначены для монтажа кабелей различных подсистем СКС и подключения отдельных составляющих сети друг к другу при помощи коммутационных шнуров.

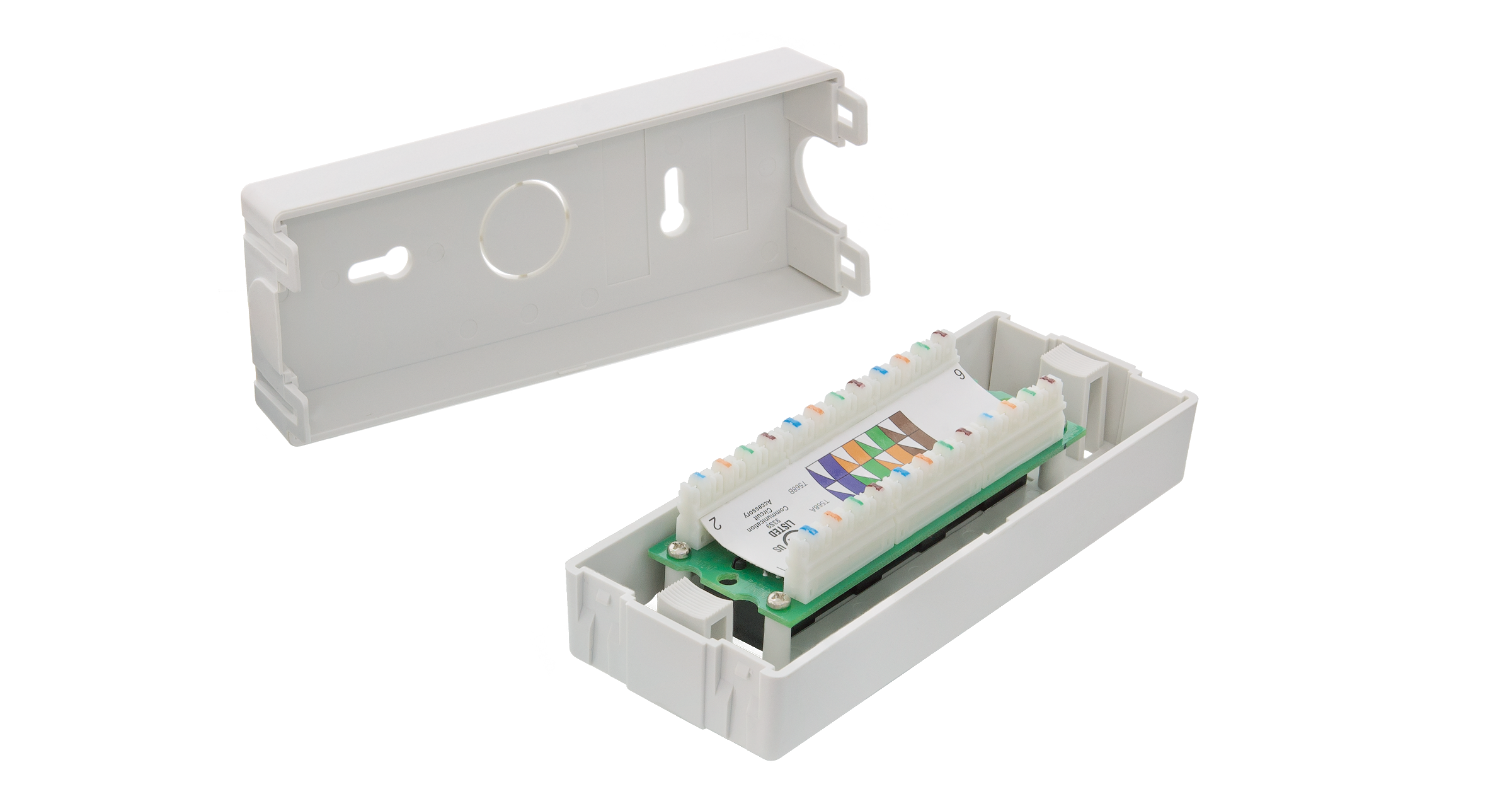

Корпуса настенных панелей NIKOMAX NMC-WP06UD2-GY состоят из двух частей: основания, которое монтируется на стену, и фронтальной части с IDC контактами и разъемами. Такая конструкция позволяет быстро и удобно производить монтаж кабеля перед установкой панели на стену.
Панели выполнены из прочного, качественного пластика, в практичном сером цвете. Каждая вмещает по 6 портов RJ45/8P8C категории 5e . IDC контакты 110 типа с цветной маркировкой по двум стандартам: T568 А и B. Патч-панели совместимы с инструментом NMC-315DR для одновременной заделки нескольких витых пар, что также позволяет заметно ускорить их монтаж.
Для удобства администрирования все порты пронумерованы, а также имеются дополнительные площадки для маркировки
Характеристики
| Габариты (ШхВхГ), мм | 155x60x44 |
|---|---|
| Гарантия | 5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX |
| Диапазоны температур, °C | Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
| Допустимый диаметр проводников | ~24-22 AWG (0,50-0,65 мм) |
| Индивидуальная упаковка | Картонная каробка |
| Исполнение | Неэкранированное |
| Категория | 5e |
| Количество переподключений шнуров | Не менее 750-ти |
| Количество портов | 6 |
| Контактное сопротивление, мкОм | Не более 2,5 |
| Маркировка | Все порты пронумерованы, имеются дополнительные маркировочные площадки |
| Материал IDC контактов | Фосфористая бронза |
| Материал контактов в разъёме | Фосфористая бронза |
| Материал корпуса | Пластик, соответствует UL94V-0 |
| Материал пластика | Высокопрочный, негорючий, соответствует UL94V-0 |
| Материал покрытия контактов | Олово (100 мкд) |
| Монтаж | Настенный |
| Поддерживаемые приложения | 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Полоса пропускания, МГц | 100 |
| Предельно выдерживаемая нагрузка | До 1000 В, 60 Гц в течение 1 минуты |
| Соответствие стандартам | Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Сопротивление изоляции (500) В, MΩ*км | Не менее 500 МОм (при постоянном напряжении 100 В) |
| Схема разводки | T568A/B |
| Тип IDC контактов (заделка) | 110 |
| Цвет | Серый |
| Экранированный | Нет |
