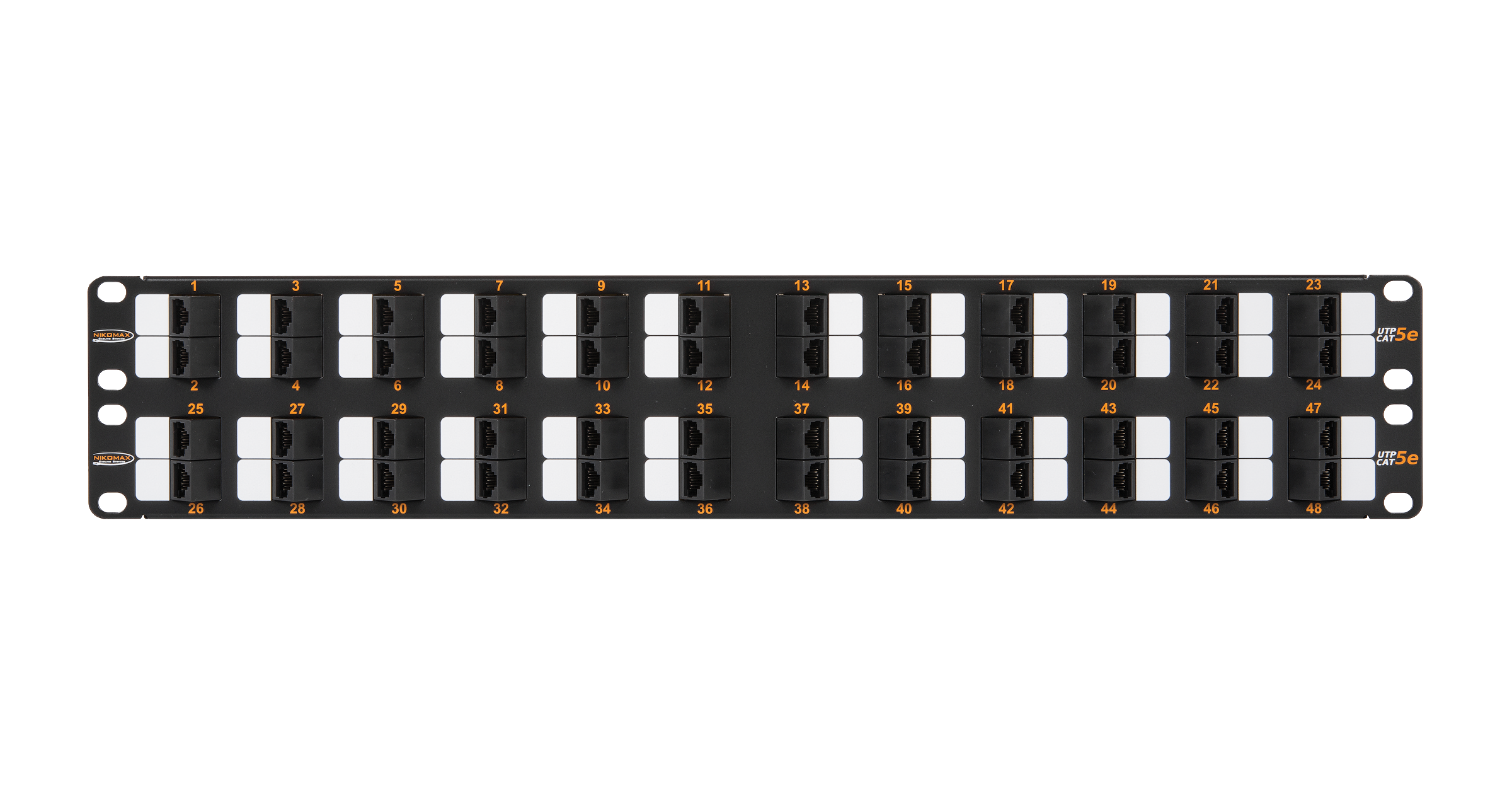

Коммутационная панель NIKOMAX 19", 2U, 48 угловых портов, Кат.5e (Класс D), 100МГц, RJ45/8P8C, 110/KRONE, T568A/B, неэкранированная, с органайзером, черная - гарантия: 5 лет расширенная / 25 лет
Характеристики
Высота, U
2
Гарантия
5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX
Глубина в стойке, без/с органайзером, мм
30/80
Диапазоны температур, °C
Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C
Допустимый диаметр проводников
~24-22 AWG (0,50-0,65 мм)
Индивидуальная упаковка
Картонная каробка
Исполнение
Неэкранированное
Описание
Коммутационные панели (патч-панели) предназначены для разделки в них кабелей различных подсистем СКС и подключения отдельных составляющих сети друг к другу коммутационными шнурами.
Особенностью панелей серии «AN» являются угловые порты, которые позволяют удобно разносить коммутационные шнуры в стороны, и закреплять их на вертикальных кабельных органайзерах. Такое решение позволяет обходиться без стандартных кабельных органайзеров и экономить ценное место в шкафу. Патч-панели NMC-RP24UD2-AN-1U-BK (Кат.5е) вмещают по 24 порта RJ45/8P8C при высоте 1U.

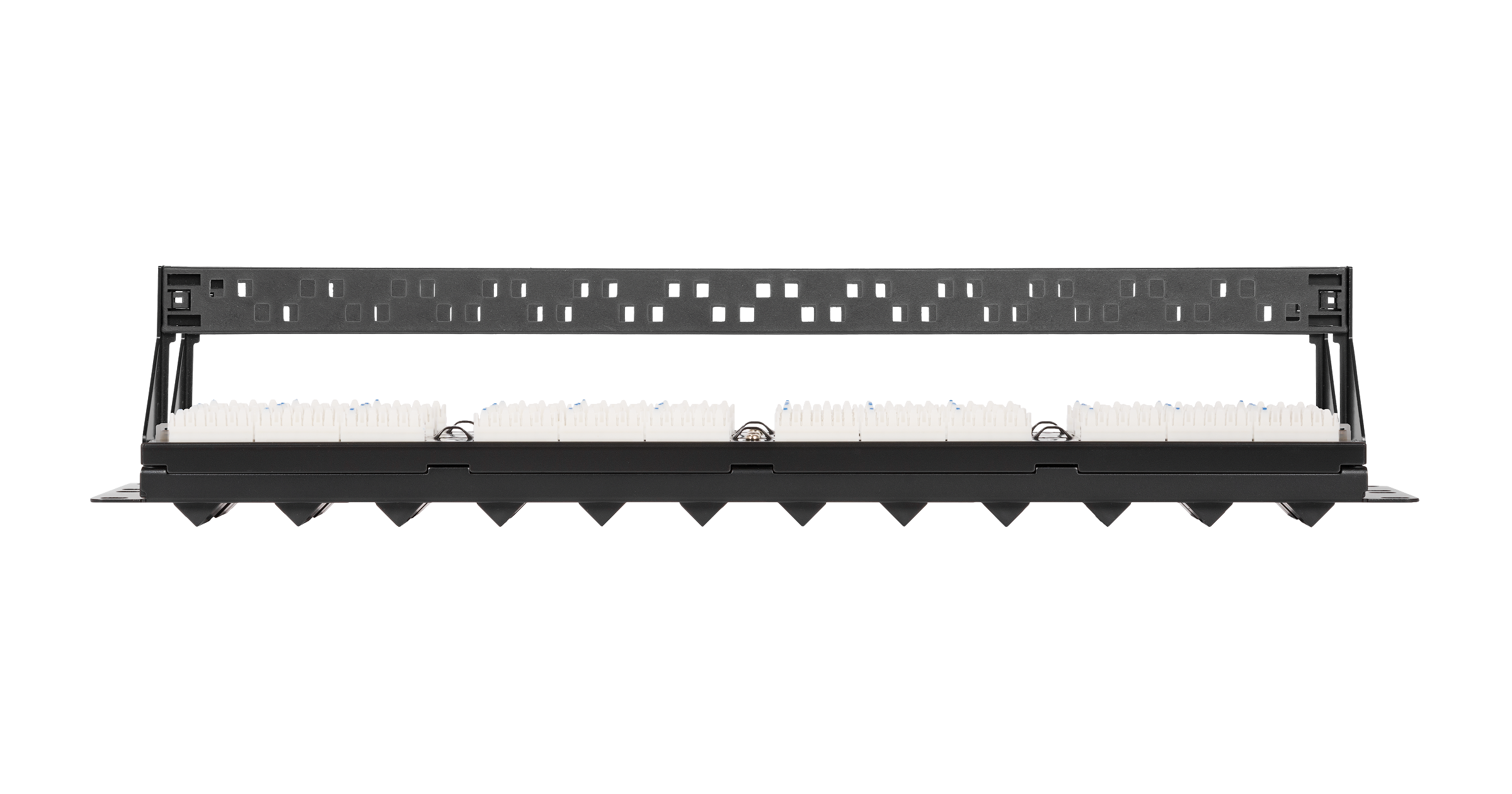

Панели выполнены в черном цвете и предназначены для монтажа в 19 шкаф или стойку. С тыльной стороны панелей размещены контакты 110 типа с цветовой маркировкой по стандарту Т568А/В. Для удобства администрирования все порты пронумерованы, имеются дополнительные маркировочные площадки.
В комплекты патч-панелей входят удобные съемные органайзеры для разводки входящих кабелей.
Характеристики
| Высота, U | 2 |
|---|---|
| Гарантия | 5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX |
| Глубина в стойке, без/с органайзером, мм | 30/80 |
| Диапазоны температур, °C | Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
| Допустимый диаметр проводников | ~24-22 AWG (0,50-0,65 мм) |
| Индивидуальная упаковка | Картонная каробка |
| Исполнение | Неэкранированное |
| Категория | 5e |
| Количество переподключений шнуров | Не менее 750-ти |
| Количество портов | 48 |
| Контактное сопротивление, мкОм | Не более 2,5 |
| Маркировка | Все порты пронумерованы, имеются дополнительные маркировочные площадки |
| Материал IDC контактов | Фосфористая бронза |
| Материал контактов в разъёме | Фосфористая бронза |
| Материал несущей конструкции | Сталь 1,5 мм |
| Материал пластика | Высокопрочный, негорючий, соответствует UL94V-0 |
| Материал покрытия контактов | Олово (100 мкд) |
| Монтаж | Шкаф или стойка 19" |
| Монтажная ширина | 19 |
| Поддерживаемые приложения | 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат.6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Полоса пропускания, МГц | 100 |
| Предельно выдерживаемая нагрузка | До 1000 В, 60 Гц в течение 1 минуты |
| Соответствие стандартам | Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Сопротивление изоляции (500) В, MΩ*км | Не менее 500 МОм (при постоянном напряжении 100 В) |
| Схема разводки | T568A/B |
| Тип IDC контактов (заделка) | 110, совместимый с KRONE |
| Цвет | Черный |
| Экранированный | Нет |
