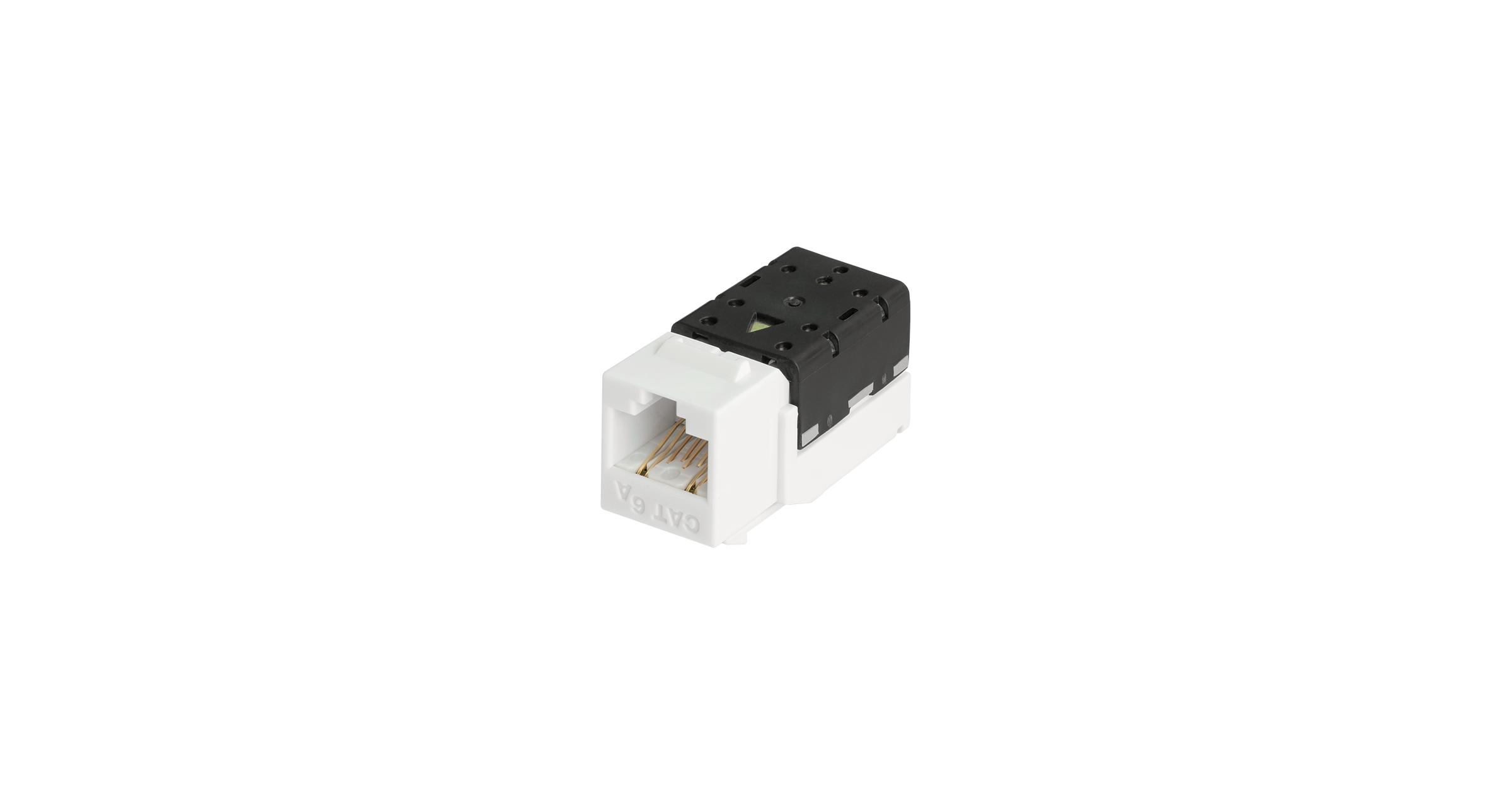

Модуль-вставка NIKOMAX типа Keystone, Кат.6а (Класс Eа), 500МГц, RJ45/8P8C, FT-TOOL/110/KRONE, T568A/B, неэкранированный, белый, гарантия: 5 лет расширенная / 25 лет системная
Характеристики
Габариты (ШхВхГ), мм
17х19х32
Гарантия
5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX
Диапазоны температур, °C
Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C
Допустимый диаметр проводников
~24-22 AWG (0,50-0,65 мм)
Исполнение
Неэкранированное
Категория
6a
Количество переподключений шнуров
Не менее 750-ти
Описание

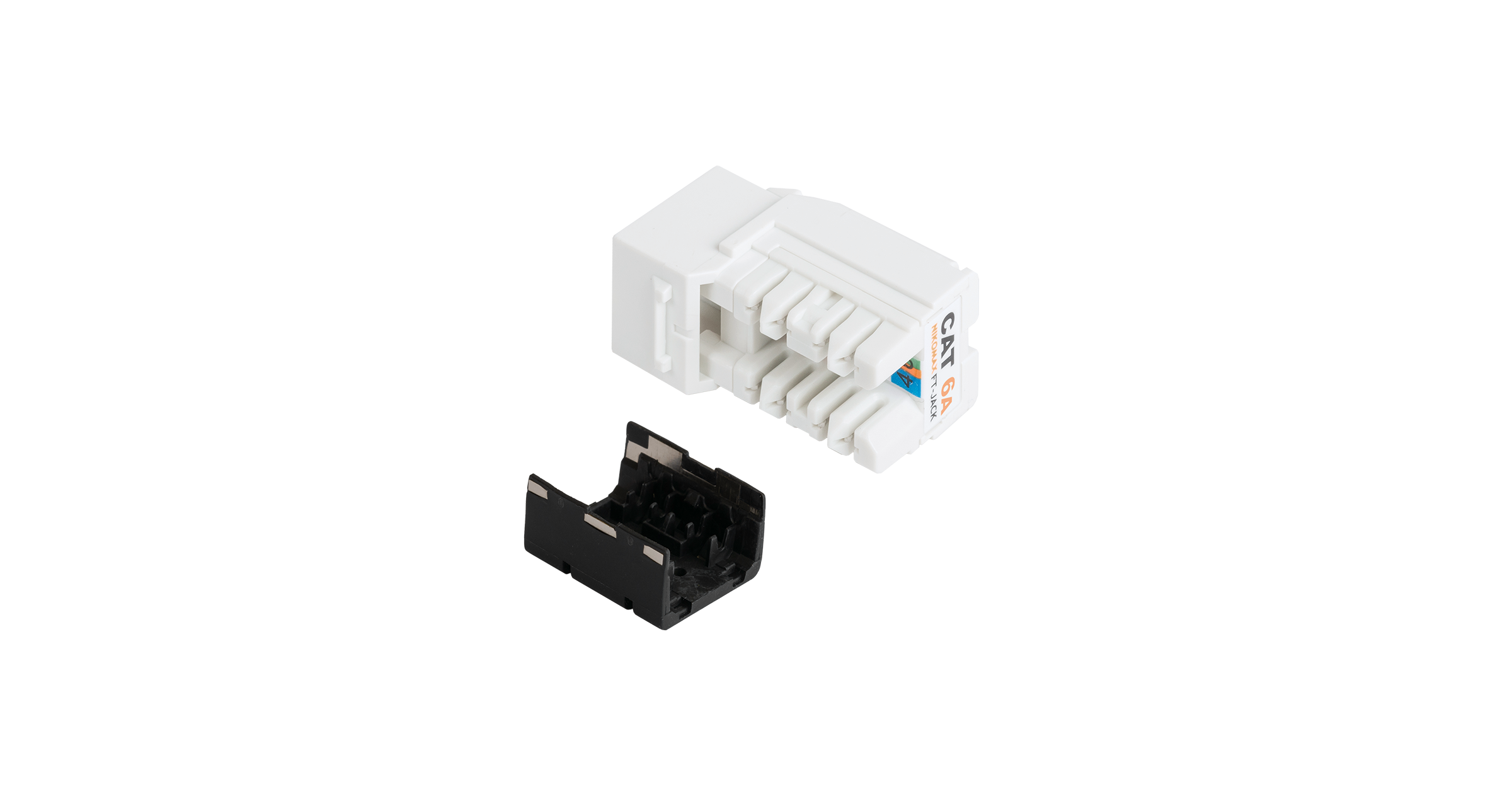

Коммутационные модули NIKOMAX системы Fast Termination (серия «FT») спроектированы специально для использования с инструментом быстрой заделки NMC-FT-TOOL. Для заделки модуля достаточно развести кабель на контактах модуля, вставить его в инструмент - и просто сжать рукоятки. Аккуратная, качественная и быстрая заделка модуля достигается в одно нажатие. В процессе заделки модуль не повреждается и пригоден для многократной перезаделки в случае необходимости. IDC контакты модулей FT также совместимы с обычным ударным инструментом с ножом 110 типа или Krone.Модули NMC-KJUA2-FT-WT (кат.6a) выполнены в корпусах из высокопрочного пластика и отлично подходят для построения неэкранированных систем. Для повышения удобства монтажа, ножи контактов снабжены прорезями, удерживающими провода в процессе разводки. Металлические вставки в защитных крышках дополнительно защищают проводники от воздействия внешних помех.Модули имеют ширину всего 17мм и стандартную высоту, что позволяет использовать их не только в стандартных 24-х портовых наборных патч-панелях, но и в панелях высотой 0,5U.
Характеристики
| Габариты (ШхВхГ), мм | 17х19х32 |
|---|---|
| Гарантия | 5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX |
| Диапазоны температур, °C | Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
| Допустимый диаметр проводников | ~24-22 AWG (0,50-0,65 мм) |
| Исполнение | Неэкранированное |
| Категория | 6a |
| Количество переподключений шнуров | Не менее 750-ти |
| Контактное сопротивление, мкОм | не более 2,5 |
| Материал IDC контактов | Фосфористая бронза |
| Материал контактов в разъёме | Фосфористая бронза |
| Материал корпуса | Высокопрочный, негорючий, соответствует UL94V-0 |
| Материал покрытия IDC контактов | Олово (100 мкд) |
| Материал покрытия контактов | Золото (50 мкд) поверх никеля (100 мкд) |
| Монтаж | Наборные патч-панели, корпуса настенных розеток, лицевые вставки для коробных систем |
| Поддерживаемые приложения | 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат. 6 и 6А), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Полоса пропускания, МГц | 500 |
| Предельно выдерживаемая нагрузка | До 1000 В, 60 Гц в течение 1 минуты |
| Соответствие стандартам | Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Сопротивление изоляции (500) В, MΩ*км | Не менее 500 МОм (при постоянном напряжении 100 В) |
| Схема разводки | T568A/B |
| Тип IDC контактов (заделка) | Устройство для быстрой заделки FT-TOOL или ножи 110/KRONE |
| Упаковка | Индивидуальная – полиэтиленовый пакет |
| Формат | Keystone |
| Цвет | Белый |
| Цвет | Белый корпус, чёрная крышка |
| Экранированный | Нет |
