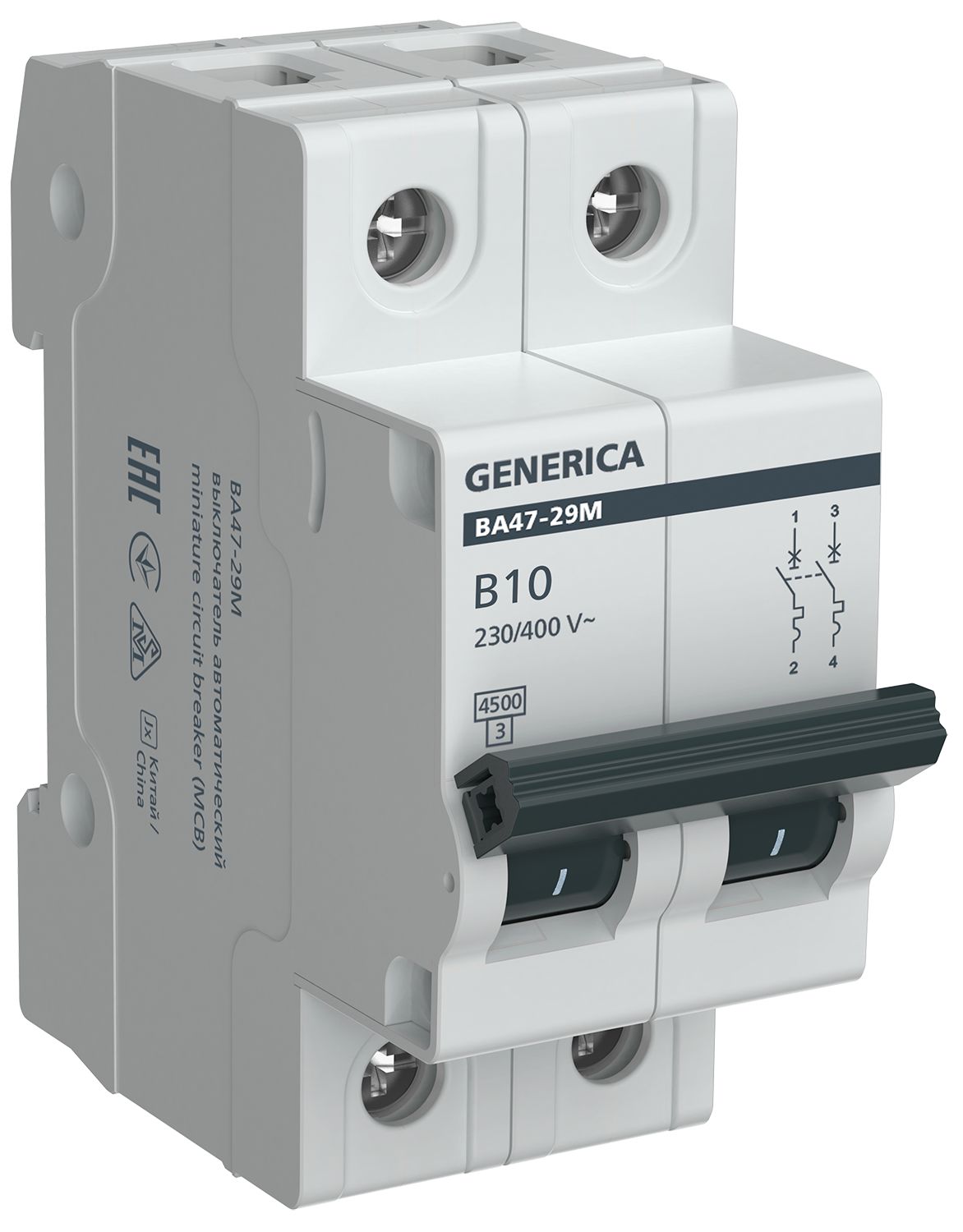

Автоматический выключатель ВА47-29М 2P 10А 4,5кА B GENERICA
Характеристики
Вес одного полюса
0,085
Возможна дополнит комплектация
Нет
Возможность присоединения шин
PIN (штырь)
Класс защиты от поражения электрическим током
0
Класс токоограничения
3
Климатическое исполнение
УХЛ4
Количество защищенных полюсов
2
Описание
Автоматические выключатели ВА47-29M GENERICA предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29M рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Характеристики
| Вес одного полюса | 0,085 |
|---|---|
| Возможна дополнит комплектация | Нет |
| Возможность присоединения шин | PIN (штырь) |
| Класс защиты от поражения электрическим током | 0 |
| Класс токоограничения | 3 |
| Климатическое исполнение | УХЛ4 |
| Количество защищенных полюсов | 2 |
| Количество полюсов | 2 |
| Макс сечение входящего кабеля | 25 |
| Мех износостойкость | 10000 |
| Наличие взрывозащиты | Без взрывозащиты |
| Наличие дифференциального расцепителя | Нет |
| Наличие теплового расцепителя | Да |
| Наличие электромагнитного расцепителя | Да |
| Наличие электронного расцепителя | Нет |
| Номин импульсное выдерживаемое напряжение | 4 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В | 4.5 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В | 4.5 |
| Номинальное рабочее напряжение | 400 |
| Номинальный ток | 10.0 |
| Общ количество полюсов | 2 |
| Отключающая способность | 4,5 |
| Отключение нейтрали | Нет |
| Подходит для установки заподлицо | Да |
| Потери энергии | 6.0 |
| Рабочая температура окружающей среды | -40...50 |
| Режим работы | Продолжительный-S1 |
| Ремонтопригодность | Нет |
| С задержкой | Нет |
| Сечение многожильного гибкого провода | 1...25 |
| Сечение одножильного жёсткого провода | 1...25 |
| Степень защиты - IP | IP20 |
| Сфера применения | Бытовое |
| Тип монтажа | на DIN-рейку |
| Тип монтажной рейки | ТН-35 |
| Тип напряжения | Переменный (AC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Характеристика срабатывания - кривая тока | B |
| Частота | 50 |
| Ширина по количеству модульных расстояний | 2 |
| Электр износостойкость | 4000 |
