Характеристики
Вес
0,18
Взаимоблокирующий - -ая
Да
Высота корпуса
85
Глубина корпуса
54
Класс защиты
I
Климатическое исполнение
УХЛ4
Количество переключателей
2
Описание

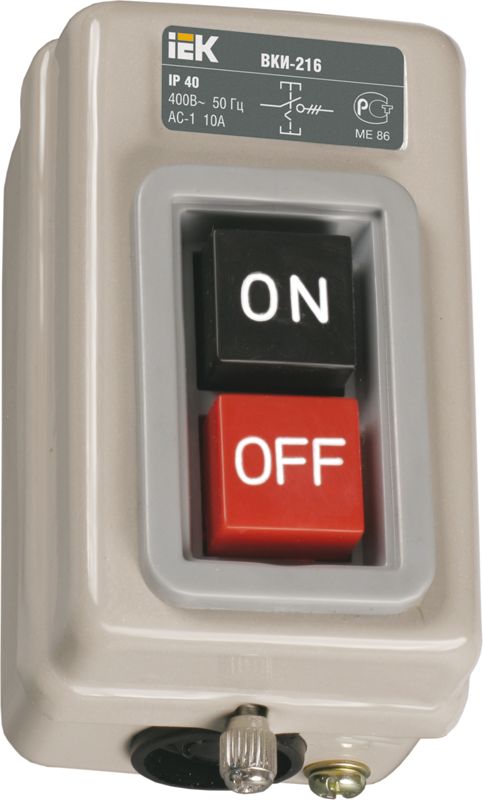

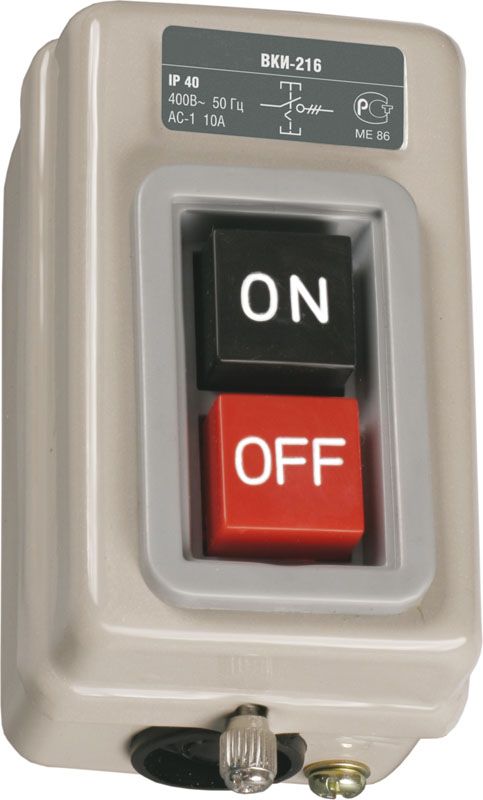

Выключатели кнопочные с механической блокировкой серии ВКИ предназначены для нечастых коммутаций одно- и трехфазных нагрузок индуктивного и активного характера (электродвигателей, осветительных и нагревательных приборов).
Область применения - управление электрифицированными строительными машинами и механизмами (бетономешалки малых объемов, электроинструмент, цепи временного и уличного освещения, в том числе люминесцентного, мобильные тепловентиляторы, насосы, компрессоры и т.д.).
По своим конструктивным и техническим характеристикам выключатели кнопочные серии ВКИ соответствуют требованиям международных и российских стандартов МЭК 60947-4-1-2000, ГОСТ Р50030.4.1-2002.
Выключатели кнопочные серии ВКИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00174.
Характеристики
| Вес | 0,18 |
|---|---|
| Взаимоблокирующий - -ая | Да |
| Высота корпуса | 85 |
| Глубина корпуса | 54 |
| Класс защиты | I |
| Климатическое исполнение | УХЛ4 |
| Количество переключателей | 2 |
| Количество полюсов | 3 |
| Компактная версия выкл-разъединителя | Да |
| Конструкция прибора | Устройство в комплекте с корпусом |
| Макс допустимое раб напряжение Ue AC | 400 |
| Максимальная частота коммутаций | 30 |
| Мех износостойкость | 20000 |
| Моторный привод - дополнительно | Нет |
| Моторный привод встроенный | Нет |
| Напряжение дополнит расцепителя | Нет |
| Номин импульсное выдерживаемое напряжение | 2,5 |
| Номин напряжение изоляции Ui | 400 |
| Номин продолжительный ток Iu | 10 |
| Номин раб напряжение Ue | 230/400 |
| Номин ток при АС-1 | 10.0 |
| Номин ток при АС-14 | 7.5 |
| Номин ток при АС-15 | 3.0 |
| Подходит для напольного монтажа | Нет |
| Подходит для промежуточного монтажа | Нет |
| Подходит для установки в распредел платы | Нет |
| Пригоден в кач предохранительного выкл | Нет |
| Пригоден в кач устр аварийной остановки | Нет |
| Пригоден в качестве главного выключателя | Да |
| Пригоден в качестве сервисного выкл-ля | Да |
| Прозрачная дверца или крышка | Нет |
| Рабочий механизм за крышкой или дверцей | Нет |
| Реверсивный переключатель | Нет |
| Степень защиты - IP передняя сторона | IP40 |
| Температура эксплуатации | -25...+40 |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Тип элемента управления | Клавишный (качели) |
| Ток предохранителя qG | 10.0 |
| Условный номин ток короткого замыкания Iq | 1 |
| Частота | 50 Гц |
| Ширина корпуса | 54 |
| Электр износостойкость | 10000 |
Документация
Скачать всю документациюСертификаты (13)
275эп-14-2-7.pdf
pdf, 24.9 MB
274эп-14-2-7.pdf
pdf, 24.55 MB
Выключатели кнопочные ВКИ.pdf
pdf, 1.1 MB
ЕАЭС N RU Д-CN.РА05.В.49477_25.pdf
pdf, 494.18 KB

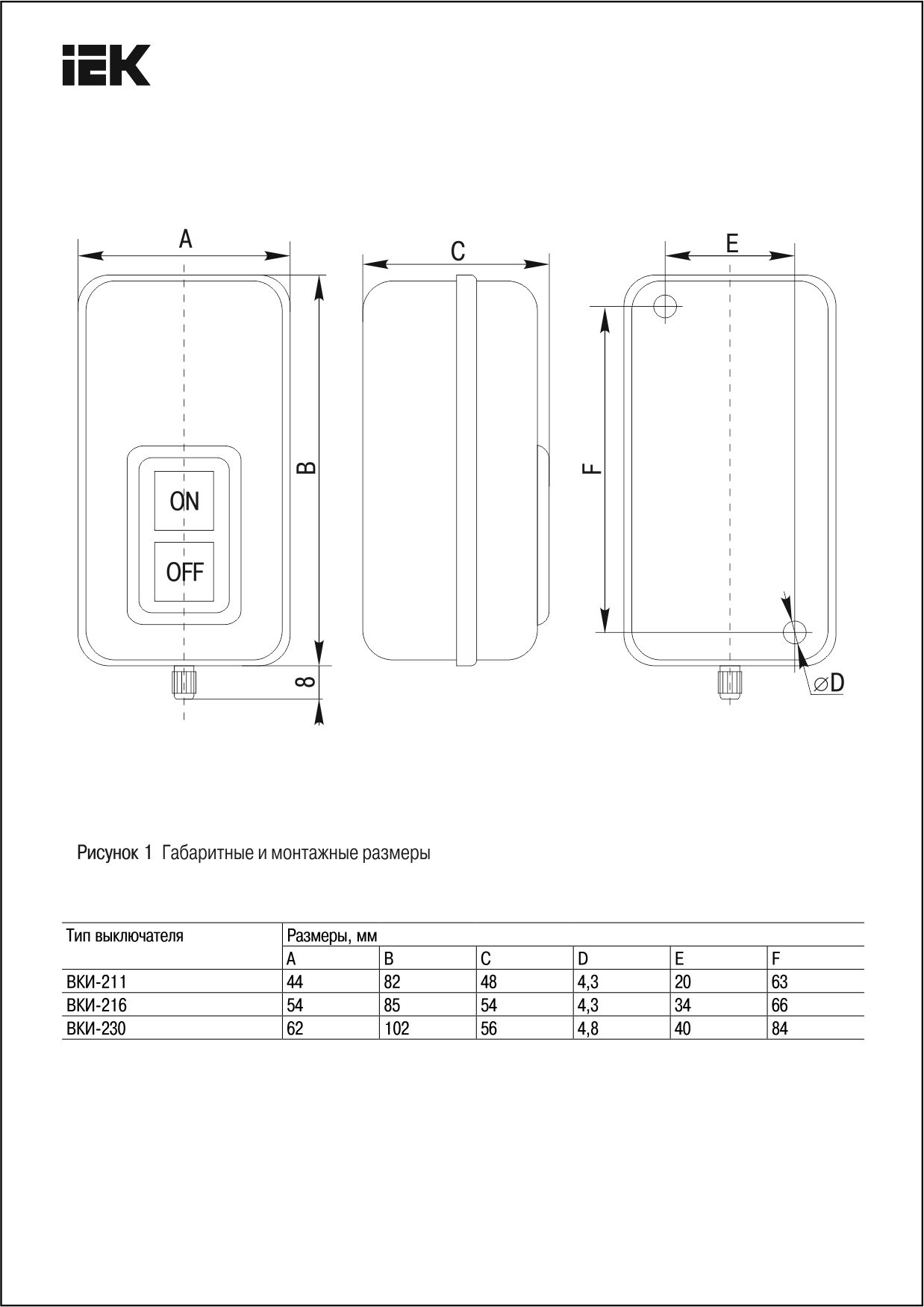

Габаритные чертежи (1)
VKI_passport_012017 - ГЧ.jpg
jpg, 2.02 MB
