GENERICA

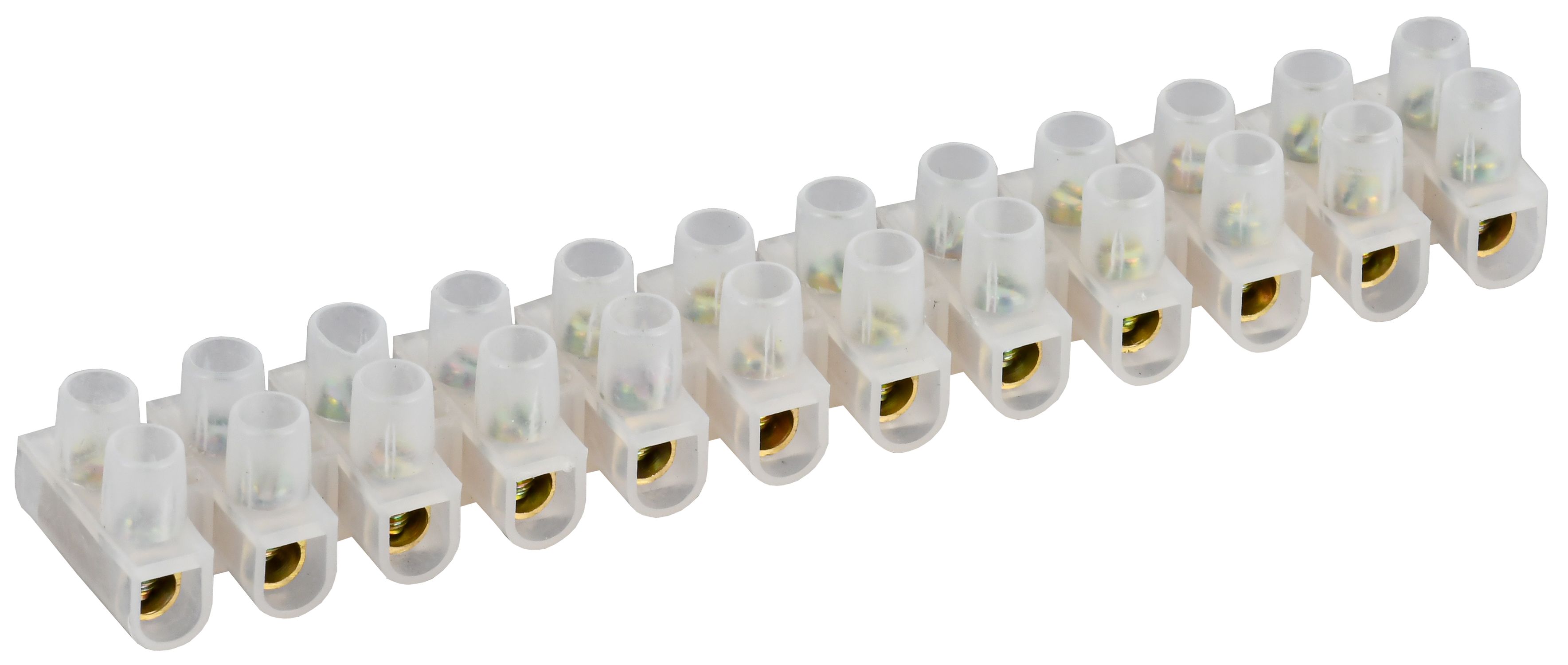

Зажим винтовой ЗВИ-20 4-10мм2 12пар GENERICA

Характеристики
Высота
17
Группа механического исполнения
М3
Длина
134
Допустимый длительный ток
20
Кол-во в комплекте
16
Количество зажимных клемм на 1 полюс
6
Количество клеммных пар
12
Описание
Зажим контактный винтовой типа ЗВИ товарного знака GENERICA предназначен для электрического и механического соединения одножильных и предварительно подготовленных многожильных медных проводников, сечением от 4 до 10 мм2 в цепях переменного и постоянного тока.
Характеристики
Высота17
Группа механического исполненияМ3
Длина134
Допустимый длительный ток20
Кол-во в комплекте16
Количество зажимных клемм на 1 полюс6
Количество клеммных пар12
Количество полюсов12
Макс поперечное сечение проводника10
Макс рабочее напряжение Ue454
Материал зажимаЛатунь
Материал изоляции корпусаПолиэтилен
Материал корпусаПолиэтилен
Материал токоведущей частиЛатунь
Место соединенияСбоку (поперечное)
Момент затяжки Нм при сечении проводника2
Номин раб напряжение450
Номин раб напряжение переменного тока Ue450
Номин ток In20
Номинальная способность к присоединению4...10
ПрозрачныйДа
Рабочая температура-25...85
РемонтопригодностьНет
Сечение многожильного гибкого провода4...10
Сечение одножильного жёсткого провода4...10
Степень защиты - IPIP20
Тип изделия/компонентаЗажим ЗВИ
Тип монтажаНепосредственная установка
Тип электрич соединения 1Винтовое соединение
Тип электрич соединения 2Винтовое соединение
ЦветСерый/белый
Ширина22
Ширина или размер ячейки22.0
Документация
Скачать всю документацию
Сертификаты (9)
275эп-14-2-7.pdf
pdf, 24.9 MB
274эп-14-2-7.pdf
pdf, 24.55 MB
ЕАЭС RU С-CN.АЯ46.В.40256_25.PDF
pdf, 1.12 MB
c316c25f-2ac7-47fd-a366-f22670d89b12.pdf
pdf, 345.96 KB
Паспорт (2)
Generica_ZVI_passp_ru_eng_1.pdf
pdf, 1.4 MB
UZV.G.001.1_ZVI_passp_ru_eng_2.pdf
pdf, 344.83 KB
Габаритные чертежи (1)
jpg, 200.03 KB
