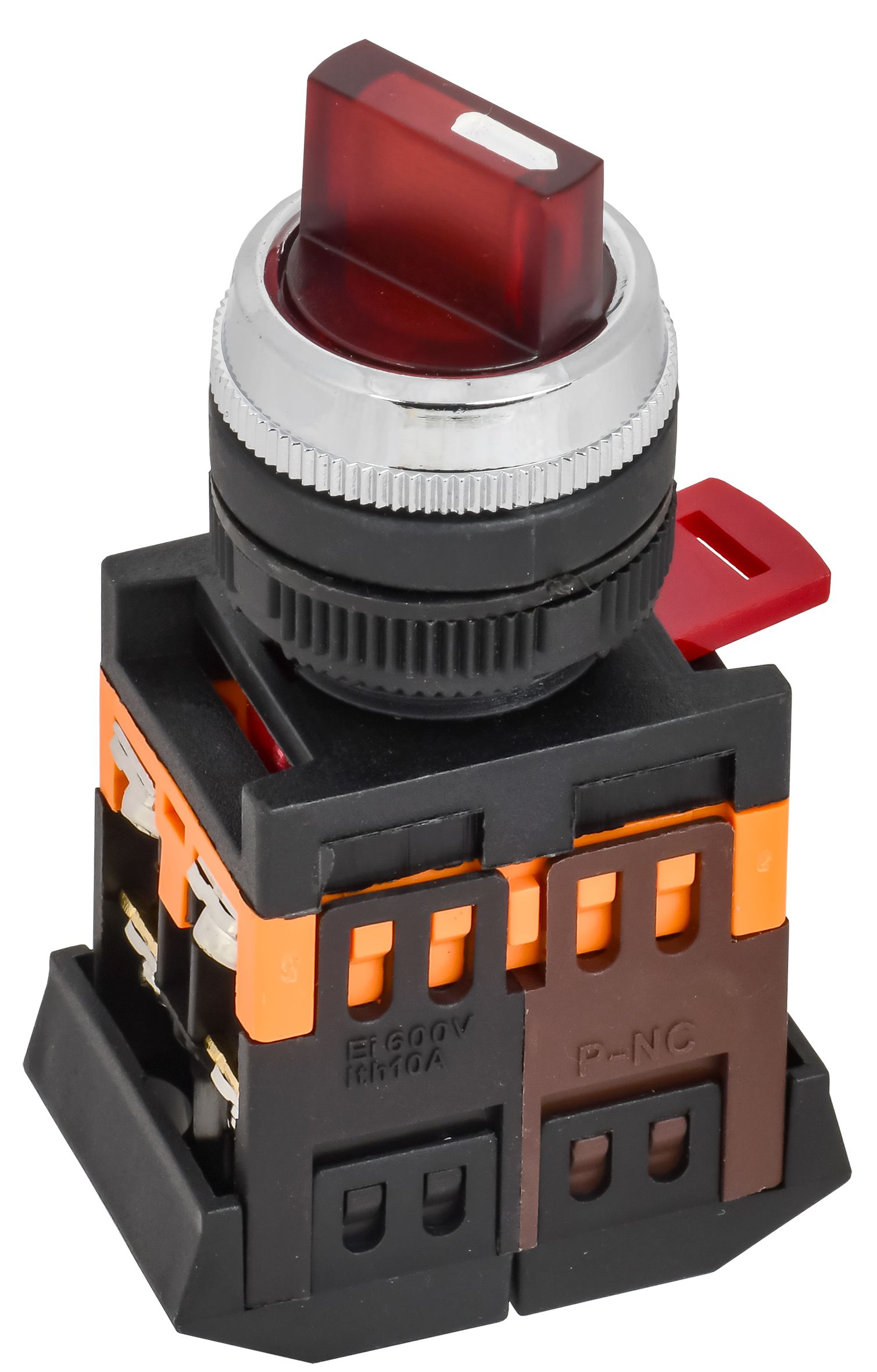

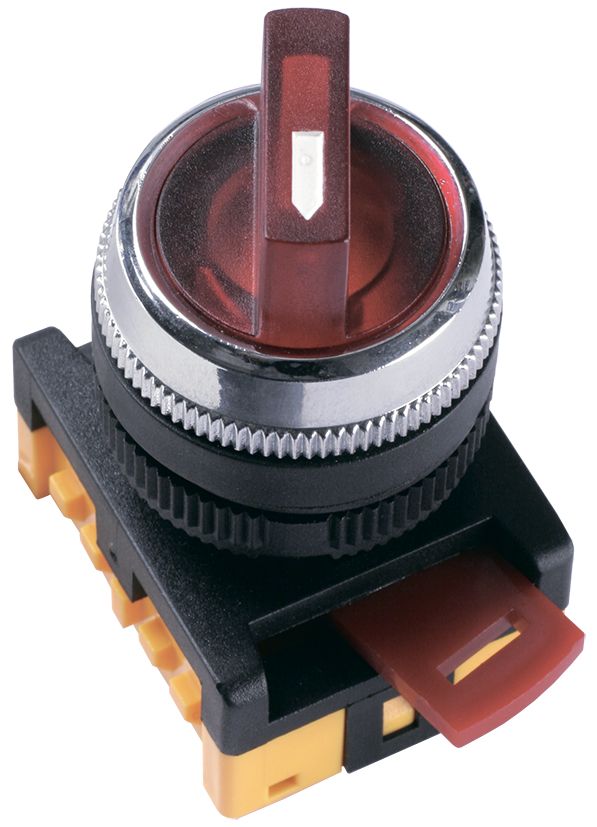

Переключатель АNСLR-22-3 на 3 фиксированных положения красный неон/240В I-O NO+NC GENERICA
Характеристики
В сборе в корпусе
Нет
Высота
48.0
Глубина
86.0
Диаметр отверстия
22.0
Класс защиты от поражения электрическим током
II
Кол-во вспомогат норм замкнутых-НЗ конт
1
Кол-во вспомогат норм разомкнутых-НО конт
1
Описание
Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.
Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).
Характеристики
| В сборе в корпусе | Нет |
|---|---|
| Высота | 48.0 |
| Глубина | 86.0 |
| Диаметр отверстия | 22.0 |
| Класс защиты от поражения электрическим током | II |
| Кол-во вспомогат норм замкнутых-НЗ конт | 1 |
| Кол-во вспомогат норм разомкнутых-НО конт | 1 |
| Кол-во позиций переключения | 3 |
| Количество полюсов | 1 |
| Конструкция прибора | Встраиваемое устройство |
| Макс допустимое раб напряжение Ue AC | 660 |
| Номин напряжение изоляции Ui | 660 |
| Номин напряжение постоян тока - DC | 440 |
| Номин продолжительный ток Iu | 7.5 |
| Номин раб напряжение AC контактов | 110; 230; 400; 660 |
| Номин раб напряжение DC контактов | 24; 48; 110; 220; 440 |
| Номин рабочий ток Ie при AC-15 230 В | 7,5 |
| Номин рабочий ток Ie при АС-15 400 В | 4,5 |
| Номин тепловой ток Ith | 10 |
| Номинальная способность к присоединению | 2х2,5 |
| Обозначение положений | 1-0-2 |
| Подходит для монтажа на передней стенке | Нет |
| Подходит для напольного монтажа | Нет |
| Подходит для промежуточного монтажа | Да |
| Подходит для установки в распредел платы | Да |
| С возвратом в нейтральное положение | Нет |
| С нейтральной позицией - ОТКЛ | Да |
| Степень защиты - IP передняя сторона | IP40 |
| Степень защиты - IP сторона контактов | IP00 |
| Температура эксплуатации | -10...40 |
| Тип выключателя | Многоступенчатый переключатель |
| Тип изделия/компонента | Пакетный переключатель |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Тип ручки - доп устройства | Короткая ручка с подсветкой |
| Тип элемента управления | Короткая поворотная ручка (узкий хват) |
| Фиксация положения переключателя | Да |
| Функции переключателя | Многоступенчатый переключатель |
| Цвет | Красный |
| Цвет | Красный |
| Ширина | 30.0 |
| Электр износостойкость | 0,3 |
Документация
Скачать всю документациюСертификаты (13)
275эп-14-2-7.pdf
pdf, 24.9 MB
274эп-14-2-7.pdf
pdf, 24.55 MB
ЕАЭС RU С-CN.НА96.В.00905_21.pdf
pdf, 198.06 KB
ЕАЭС RU С-CN.АЯ46.В.41182_25.PDF
pdf, 2.84 MB
Паспорт (2)
Switch_joystick_passport_5.pdf
pdf, 2.89 MB
GENERICA_Perekluchateli_passp_ru-eng_1.pdf
pdf, 1.46 MB
Преимущества (14)
Габаритные чертежи (2)
jpg, 1.92 MB
jpg, 118.96 KB

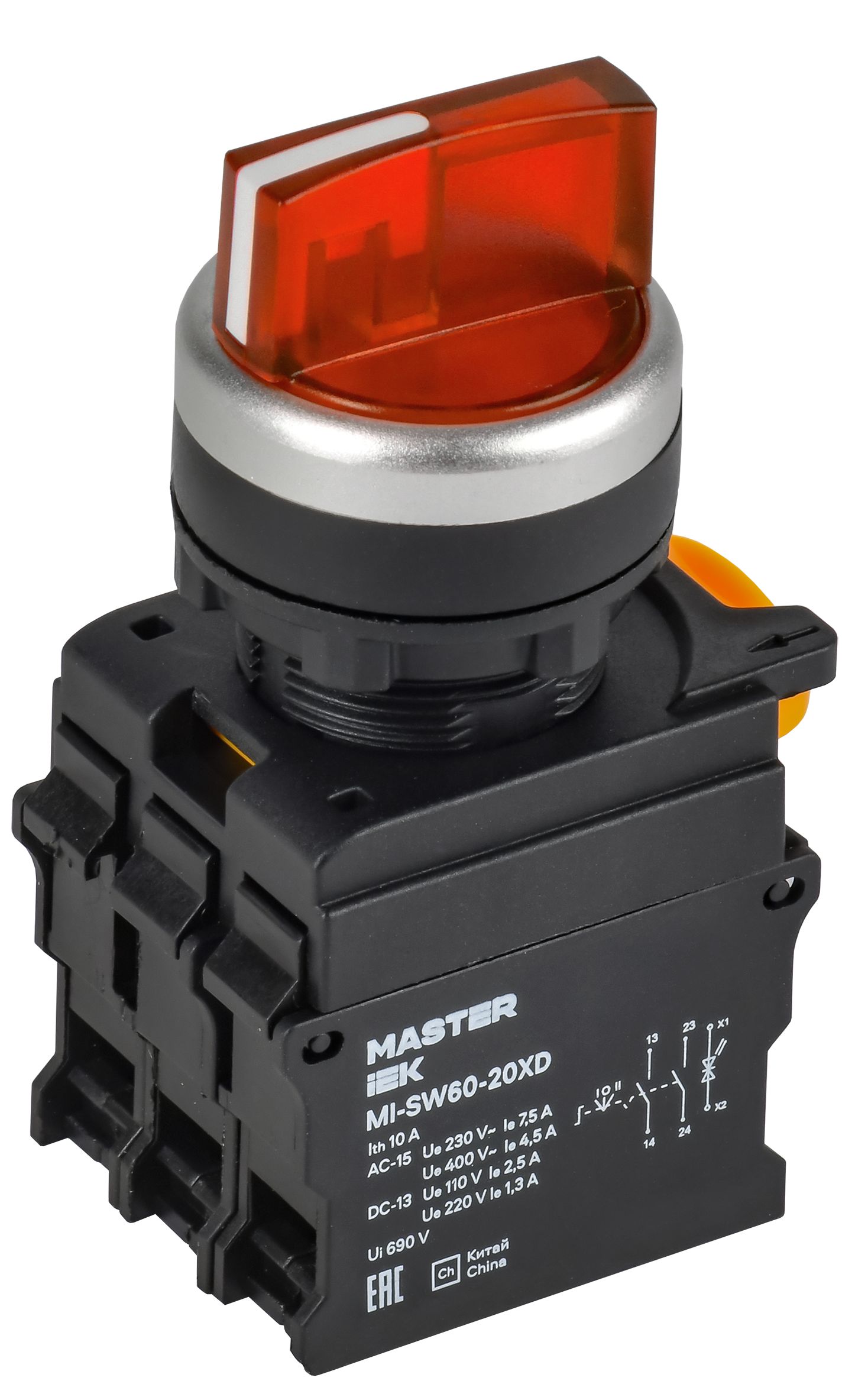

Аналоги
