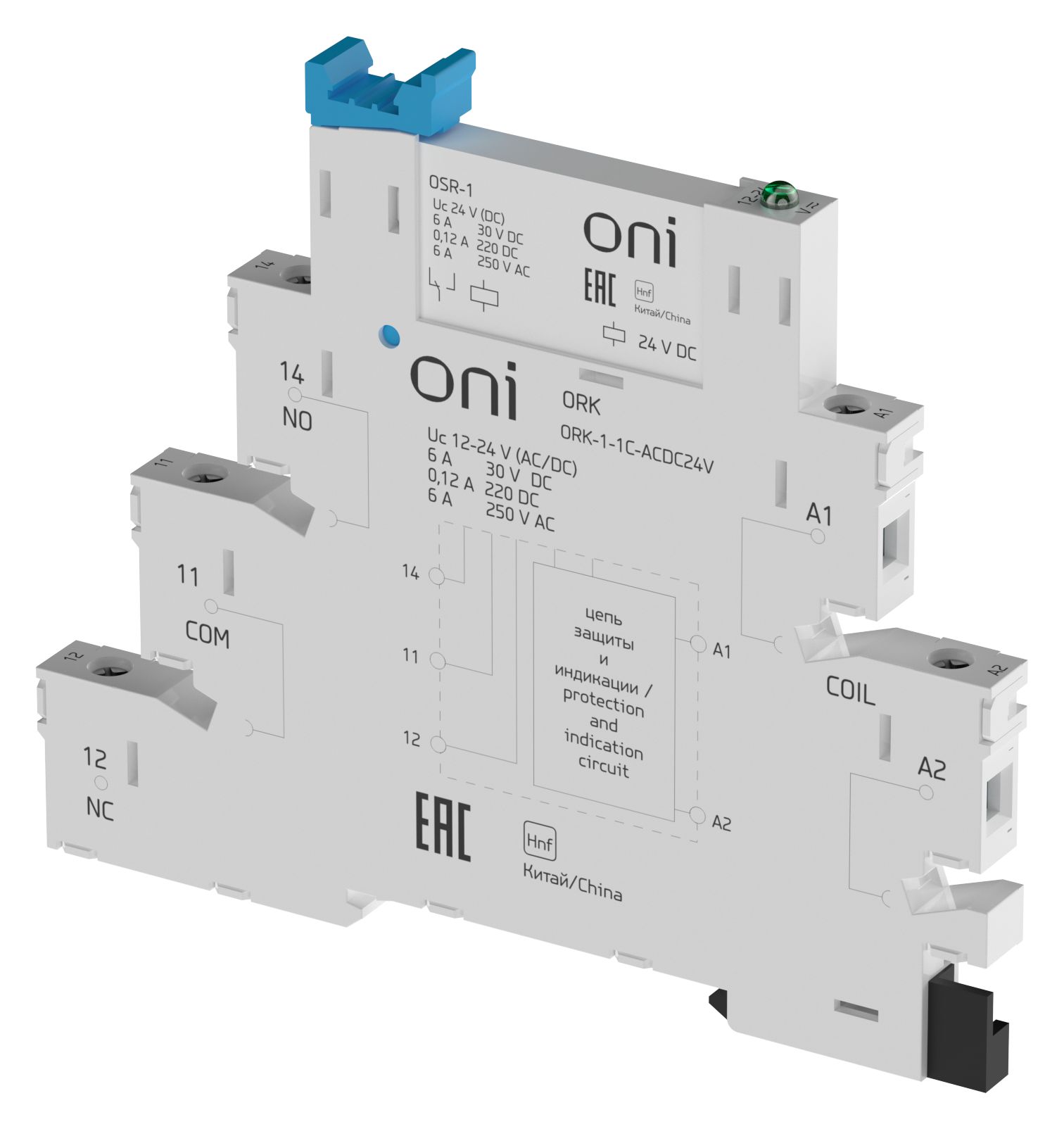

Реле интерфейсное ORK с розеткой 1C 24В DC ONI
Характеристики
В комплекте с розеткой
Да
Высота
87
Глубина
76
Кол-во групп переключающих контактов
1
Кол-во норм разомкнутых - НО контактов
1
Кол-во нормально замкнутых - НЗ контактов
1
Количество переключающих контактов
1
Описание
Реле интерфейсные серии ORK предназначены для гальванической развязки и передачи команд управления исполнительным элементам, между силовыми цепями и цепями управления.
Характеристики
| В комплекте с розеткой | Да |
|---|---|
| Высота | 87 |
| Глубина | 76 |
| Кол-во групп переключающих контактов | 1 |
| Кол-во норм разомкнутых - НО контактов | 1 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Количество переключающих контактов | 1 |
| Мех износостойкость | 10000000 |
| Номин напряж питания цепи управ Us пост тока DC | 24 |
| Номин напряжение питания цепи управ Us AC 50 Гц | - |
| Номин раб напряжение AC контактов | 250 |
| Номин раб напряжение DC контактов | 30 |
| Номин ток | 6 |
| Полюсность | Свободная полюсность |
| С перекидными контактами | Да |
| С сигнальной лампой - индикатором | Да |
| Со съемными зажимами | Да |
| Сопротивление изоляции | 500 |
| Степень защиты - IP | IP20 |
| Температура эксплуатации | -40...70 |
| Тип напряжения управления | Постоянный (DC) |
| Тип переключающих контактов | Одинарный контакт |
| Тип подключения | Винтовое соединение |
| Тип управления или переключения | Моностабильное |
| Ширина | 6.2 |
| Электр износостойкость | 30000 |
Документация
Скачать всю документациюСертификаты (3)
ЕАЭС RU С-CN.НВ26.В.02691_23.pdf
pdf, 612.97 KB
ЕАЭС RU С-CN.АЯ46.В.43290_25.pdf
pdf, 1.16 MB
ЕАЭС RU С-CN.АЯ46.В.48946_26.pdf
pdf, 1.2 MB
Паспорт (1)
ONI_Rele_ORK_passp_3_mult.pdf
pdf, 1.43 MB
Листовка (1)

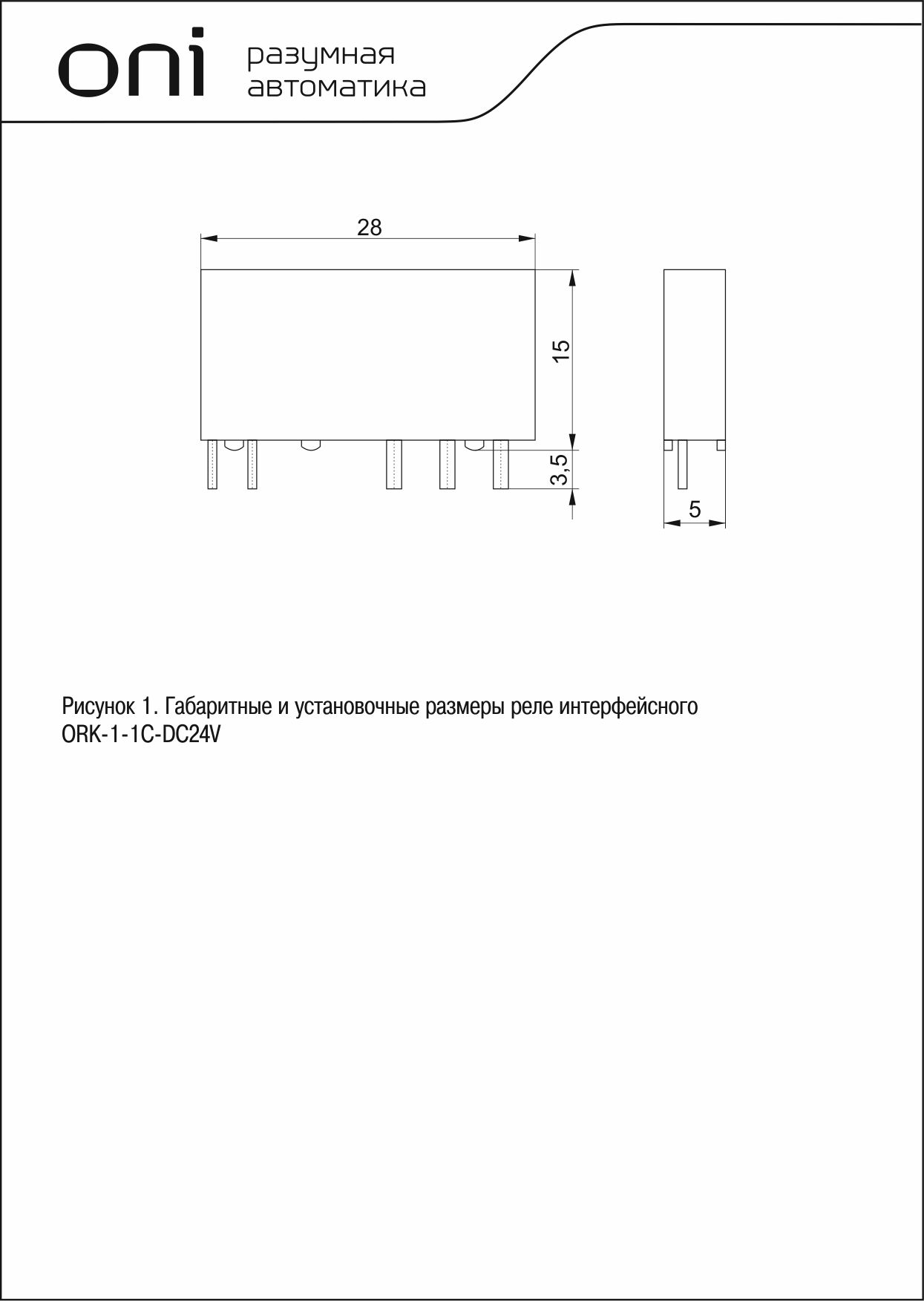

Габаритные чертежи (2)
jpg, 87.56 KB
jpg, 80.95 KB
Схема подключения (1)
jpg, 1.94 MB
