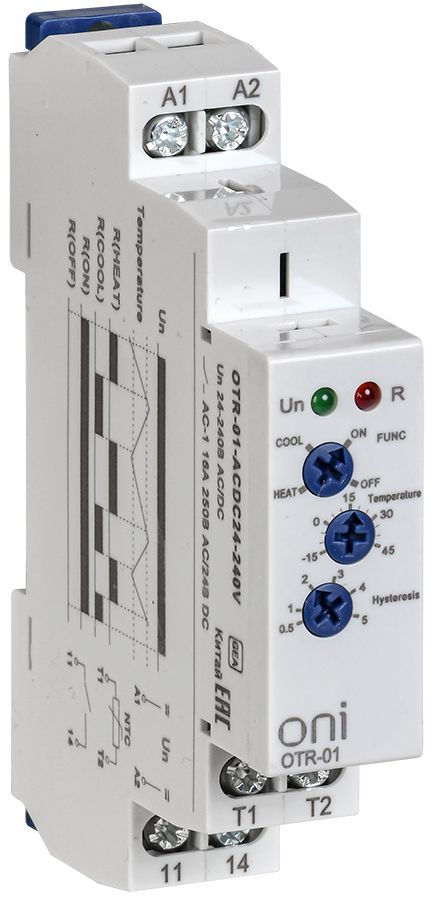

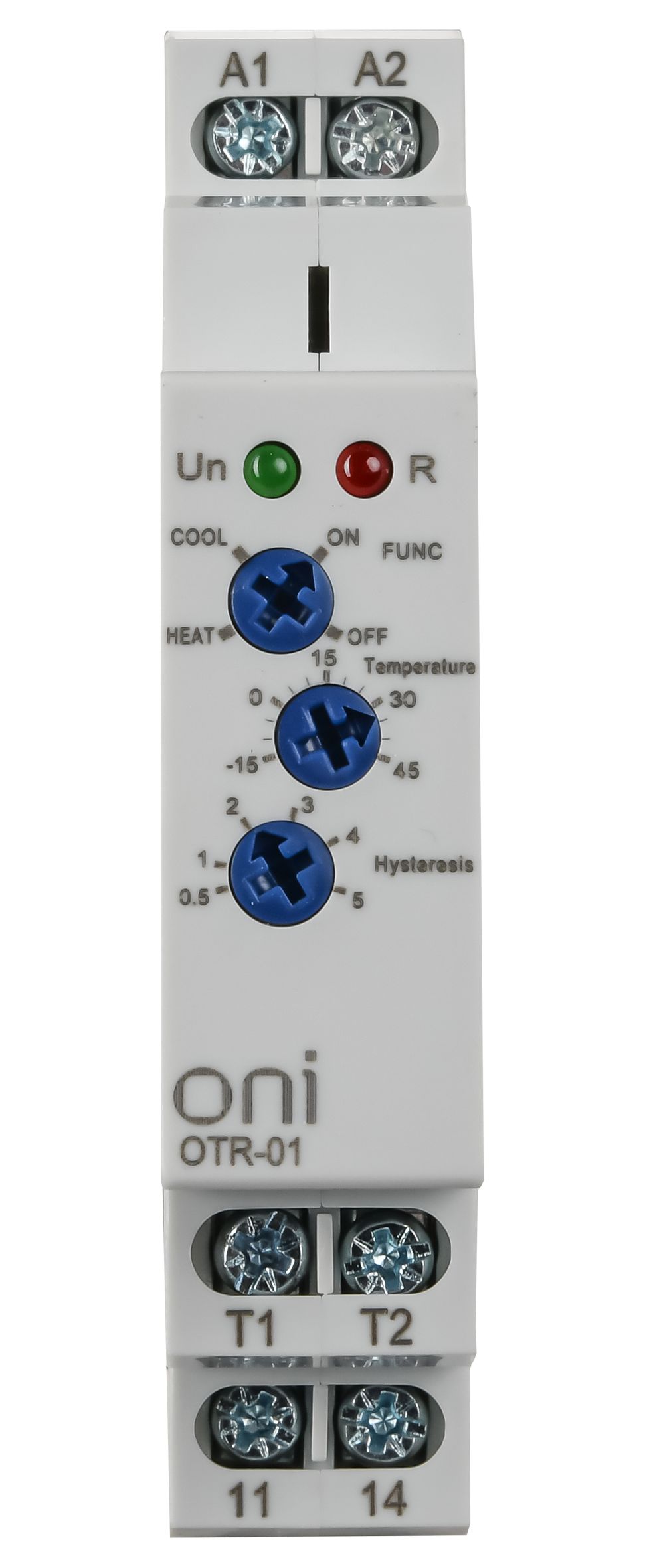

Реле температурное OTR-01 1 контакт 24-240В AC/DC ONI
Характеристики
Высота
90
Глубина
64
Диапазон контролируемых температур
-15...+45
Диапазон рабочих температур
-20...55
Длина внешнего датчика температуры
2
Исполнение устройства
Модульное устройство
Категория применения
АС1
Описание
Предназначено для контроля и регулирования температуры во всех местах, где это может потребоваться (распределительные щиты, системы отопления и вентиляции, системы охлаждения, двигатели, помещения и т.д.).

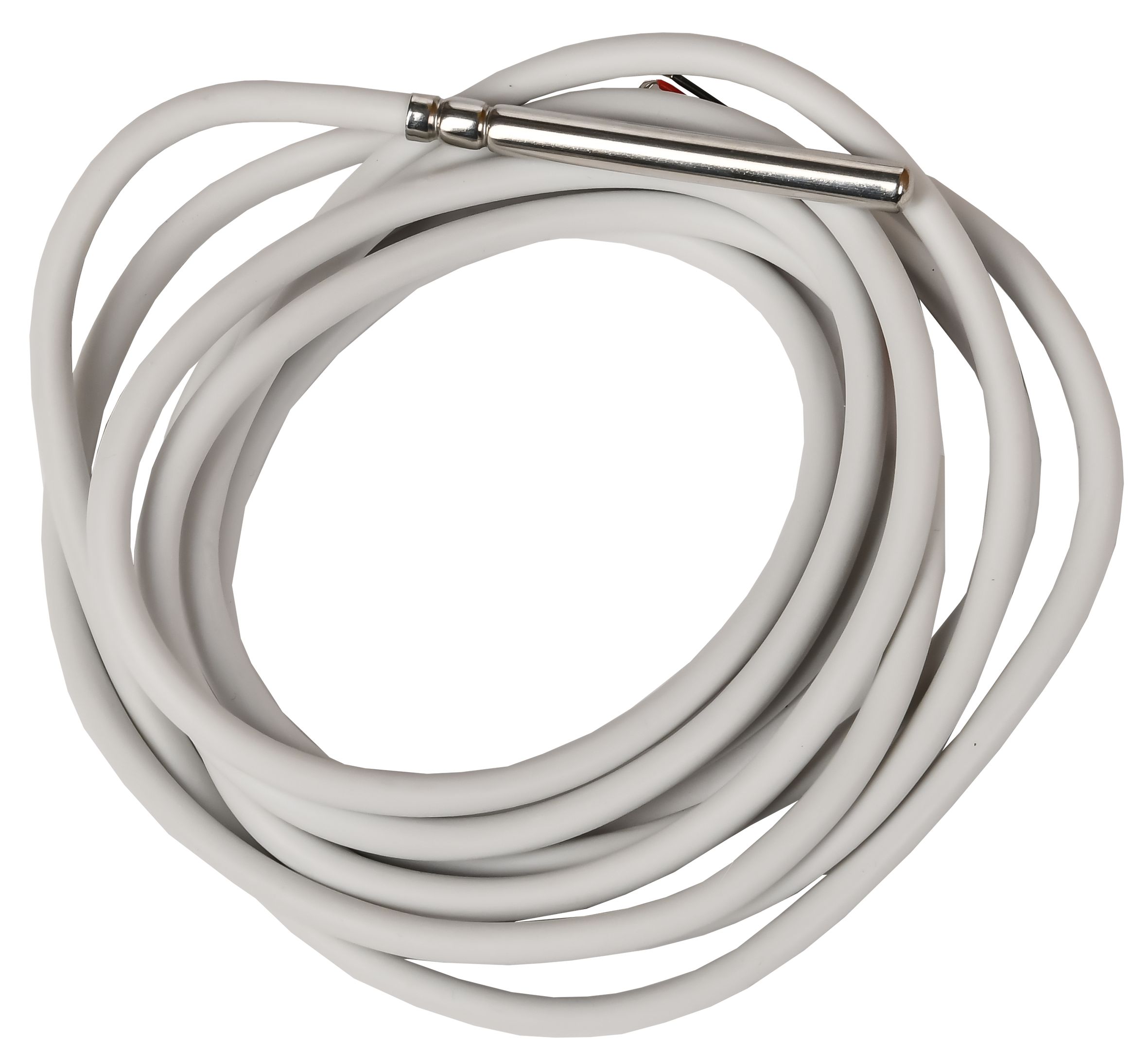

Реле поставляется в комплекте с внешним температурным датчиком.
Характеристики
| Высота | 90 |
|---|---|
| Глубина | 64 |
| Диапазон контролируемых температур | -15...+45 |
| Диапазон рабочих температур | -20...55 |
| Длина внешнего датчика температуры | 2 |
| Исполнение устройства | Модульное устройство |
| Категория применения | АС1 |
| Климатическое исполнение | УХЛ4 |
| Кол-во норм разомкнутых - НО контактов | 1 |
| Номин коммутируемый ток контактов реле | 16 |
| Номин напряж питания цепи управ Us пост тока DC | 24...240 |
| Номин напряжение питания цепи управ Us AC 50 Гц | 24...240 |
| Номин напряжение питания цепи управ Us AC 60 Гц | 24...240 |
| Номин рабочий ток Ie при AC-1 400 В | 16 |
| Погрешность измерения температуры | 5 |
| Потребляемая мощность | 2 |
| Регулируемый переключатель откл по температуре | Есть |
| Степень защиты - IP | IP20 |
| Температурный гистерезис | 0,5...5 |
| Тип датчика | NTC (термистор) |
| Тип подключения | Винтовое соединение |
| Ширина | 18 |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.42752_25.pdf
pdf, 2.57 MB
ЕАЭС RU С-CN.АЯ46.В.49124_26.pdf
pdf, 2.59 MB
Паспорт (1)
ONI_Rele_OTR-01_passp_2.pdf
pdf, 1.43 MB
Листовка (1)
listovka_ONI_Rele_temperatyrnie.pdf
pdf, 1.52 MB

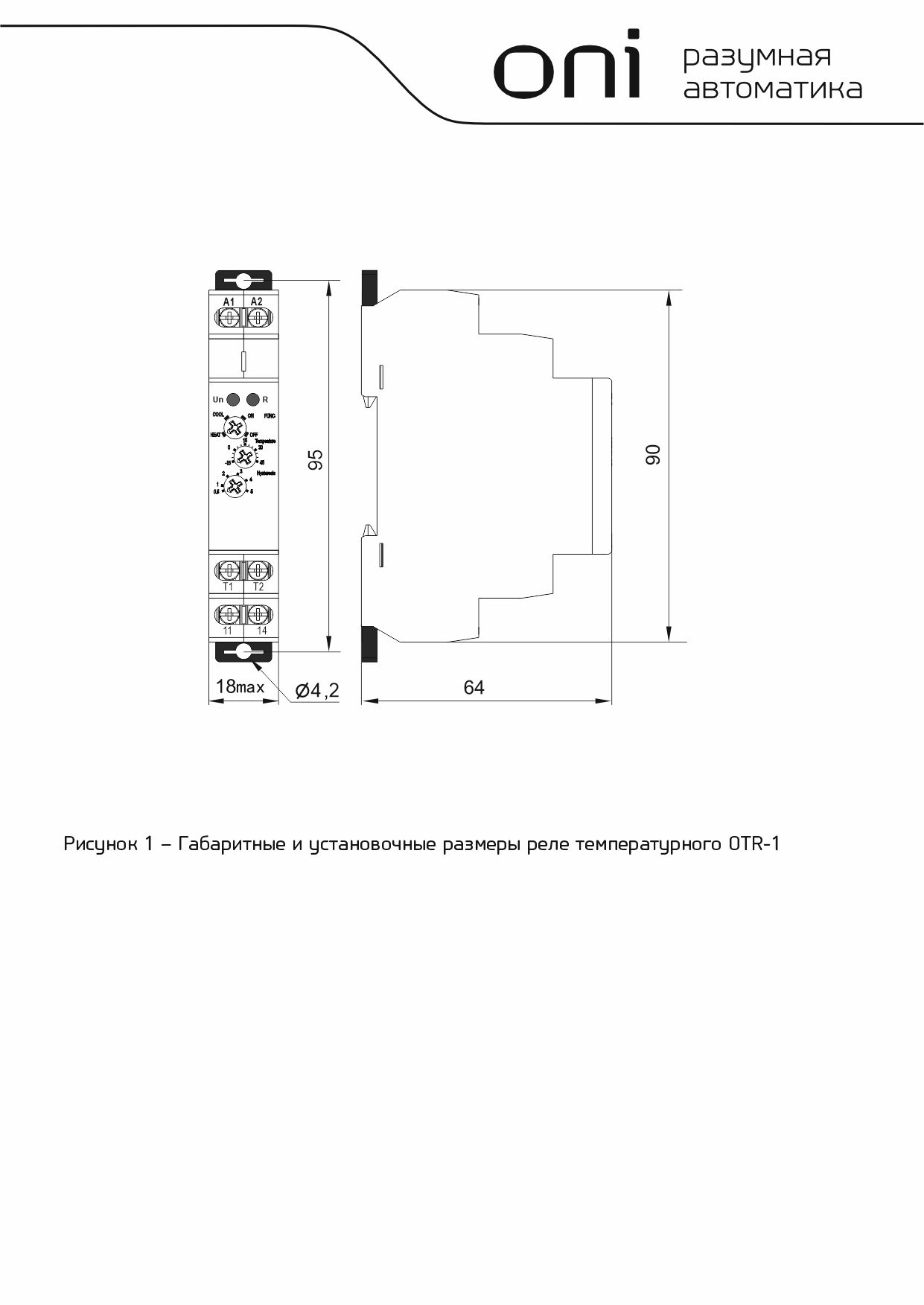

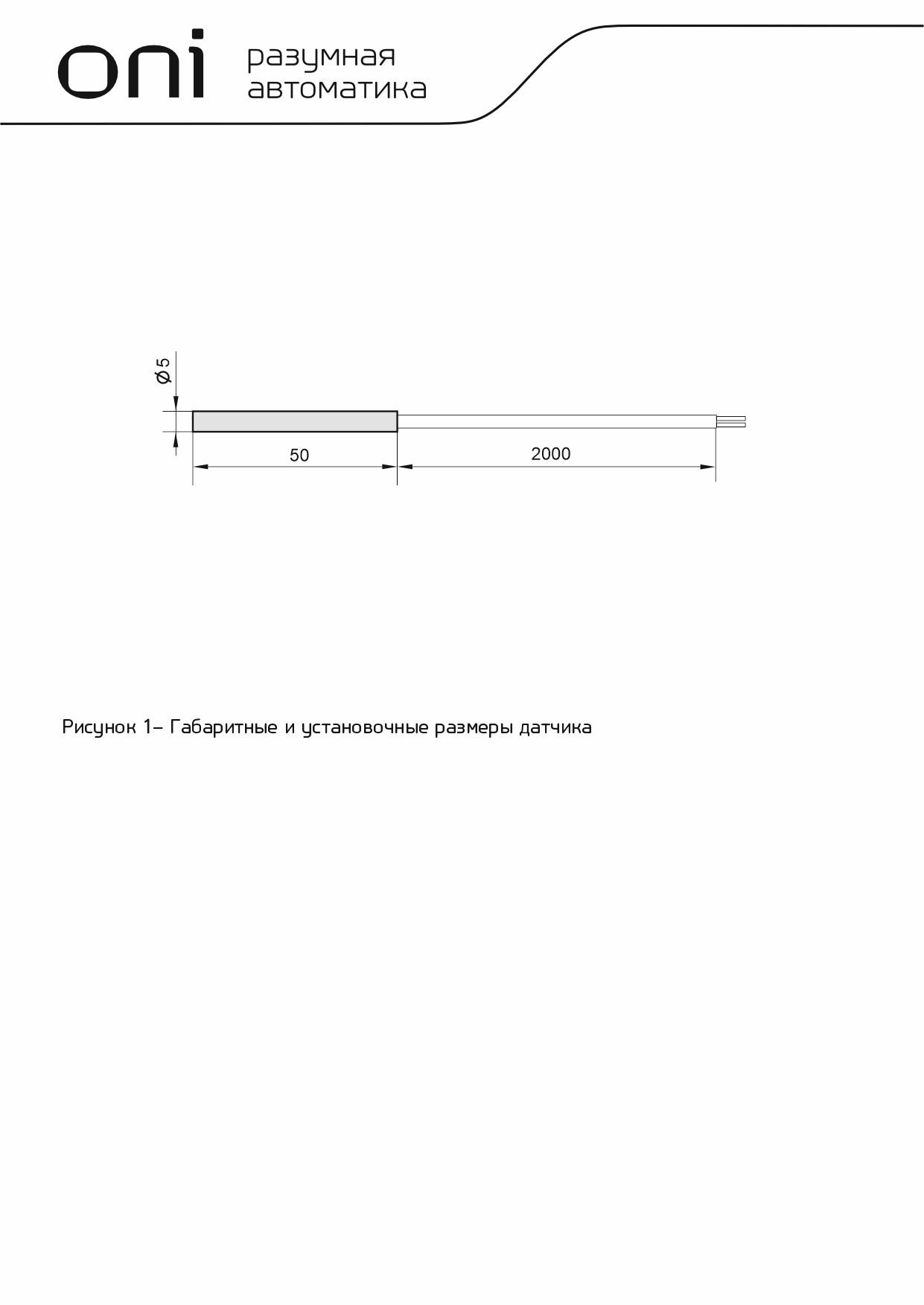

Габаритные чертежи (2)
jpg, 54.03 KB
jpg, 76.35 KB

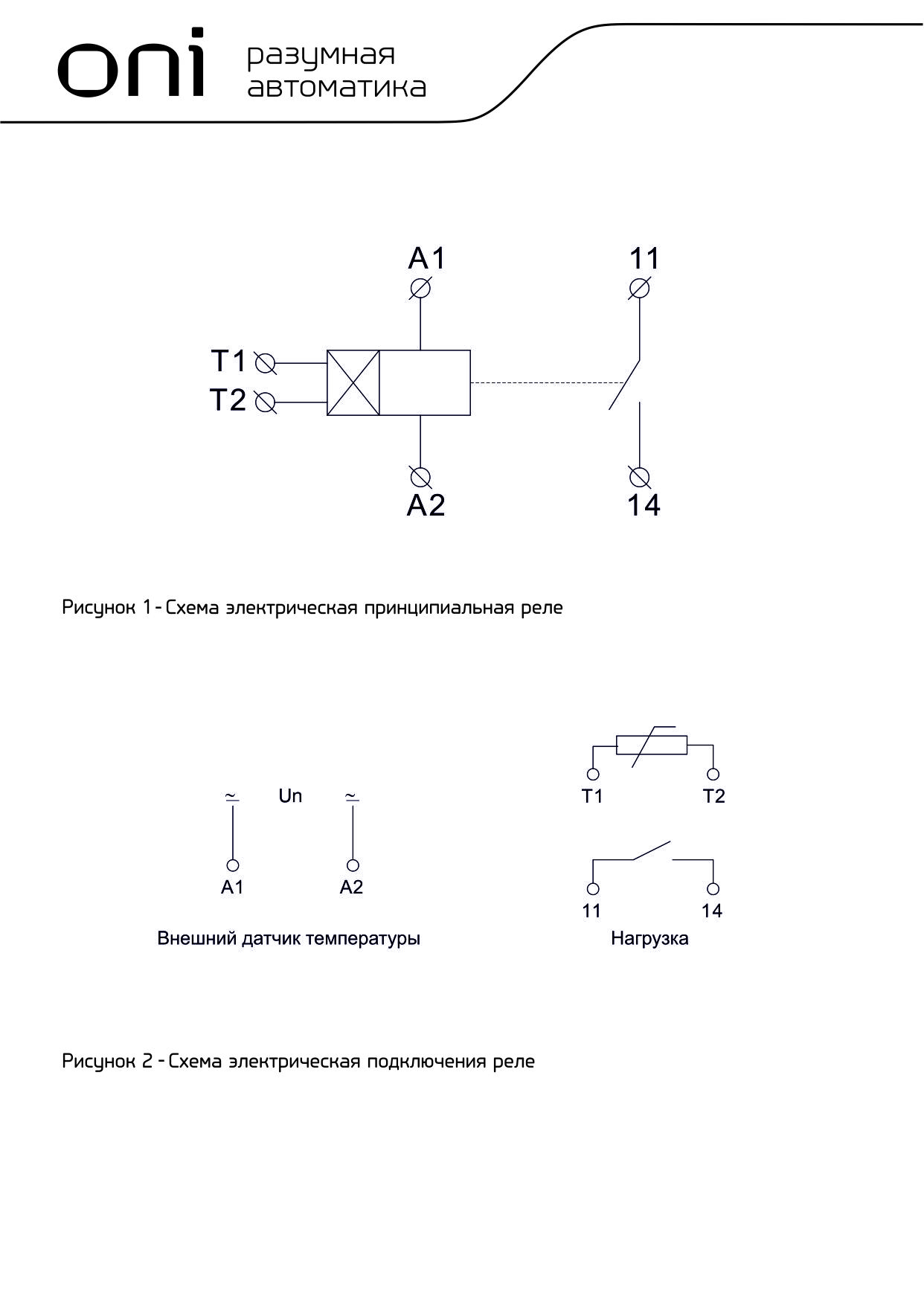

Схема подключения (1)
jpg, 1.96 MB
