Блок питания OPS 220В AC/24В DC 5А 120Вт ONI
Характеристики
1-я ступень выход напряжения
24
Вес
0,52
Влияние нагрузки
1,0
Влияние напряжения питания
0,5
Возможность монтажа на рейку
Да
Время удер при нагр 100проц-напр на входе 115В
10
Время удер при нагр 100проц-напр на входе 230В
20
Описание
Промышленный блок питания ONI OPS являются современным, компактным, качественным и функциональным оборудованием для обеспечения питания как ответственных, так и второстепенных потребителей.
Соответствуя требованиям международных и российских стандартов для промышленного оборудования, он позволяет обеспечить качественным и стабильным питанием 24В DC оборудование, номинальной мощностью 120Вт.
Характеристики
| 1-я ступень выход напряжения | 24 |
|---|---|
| Вес | 0,52 |
| Влияние нагрузки | 1,0 |
| Влияние напряжения питания | 0,5 |
| Возможность монтажа на рейку | Да |
| Время удер при нагр 100проц-напр на входе 115В | 10 |
| Время удер при нагр 100проц-напр на входе 230В | 20 |
| Время уст при нагр 100проц и напр на входе 115В | 3000 |
| Время уст при нагр 100проц и напр на входе 230В | 1200 |
| Высота | 124 |
| Высота над уровнем моря | ≤ 6000 |
| Выход мощность | 120 |
| Глубина | 119 |
| Диапазон входных напряжений | AC (90...264); DC (127...370) |
| Диапазон выходного тока | 0...5,00 |
| Диапазон настройки выходного напряжения | 24...28 |
| Диапазон срабатывания защиты от перенапряжения | 28,8...31,2 |
| Диапазон частот | 47...63 |
| Изоляция по ГОСТ 12-2-091 | Усиленная |
| КПД | 88 |
| Категория перенапряжения | 2 |
| Количество питаемыхлиний | 4 |
| Макс выход ток 1 | 5 |
| Модульное исполнение | Нет |
| Ном напряжение питания от сети перемен тока 50 Гц | 220 |
| Номин мощность при температуре воздуха 25°С | 120 |
| Номин напряжение питания постоян тока-DC | - |
| Номинальное выходное напряжение DC | 24 |
| Номинальный выходной ток | 5.00 |
| Относительная влажность воздуха | 20...90% |
| Пиковый пусковой ток при напр на входе 230В | 35 |
| Порог огр выходного тока | 105...130 |
| Потребляемая мощность | - |
| Предельно доп-мое откл выходного напряж | 1 |
| Присоединительная способность | 0,5...6 |
| Собственный ток потребления | ≤ 0,035 |
| Сопротивление изоляции при 500В вход-выход | 10 |
| Сопротивление изоляции при 500В вход-корпус | 10 |
| Сопротивление изоляции при 500В выход-корпус | 10 |
| Стабилизированное выход напряжение | Да |
| Степень загрязнения | 2 по ГОСТ IEC 60947-1 |
| Степень защиты - IP | IP20 |
| Температурный коэффициент | ±0,03% (категория С по ГОСТ IEC 61204) |
| Тип защиты от перегрузки | ограничение выходного тока; автоматически восстанавливается после устранения перегрузки |
| Тип защиты от перенапряжения | Выключение выходного напряжения; повторное включение при восстановлении напряжения в пределах диапазона настройки (категория С по ГОСТ IEC 61204) |
| Тип монтажа | DRA (на DIN-рейку) |
| Тип питающего напряжения | Перемен./постоян. (AC/DC) |
| Тип подключения | Винтовое соединение |
| Устойчив к коротким замыканиям | Да |
| Ширина | 45 |
| Ширина по количеству модульных расстояний | 3 |
| Электрическая прочность вход-выход | 3 |
| Электрическая прочность вход-корпус | 1.5 |
| Электрическая прочность выход-корпус | 0.5 |
Документация
Скачать всю документациюСертификаты (1)
ЕАЭС RU С-CN.АЯ46.В.48198_26.pdf
pdf, 2.08 MB
Паспорт (1)
ONI_OPS_OPSE_passp_mult_6.pdf
pdf, 1.76 MB
Листовка (1)
listovka_ONI_Promyshlennye_bloki_pitaniya.pdf
pdf, 3.25 MB

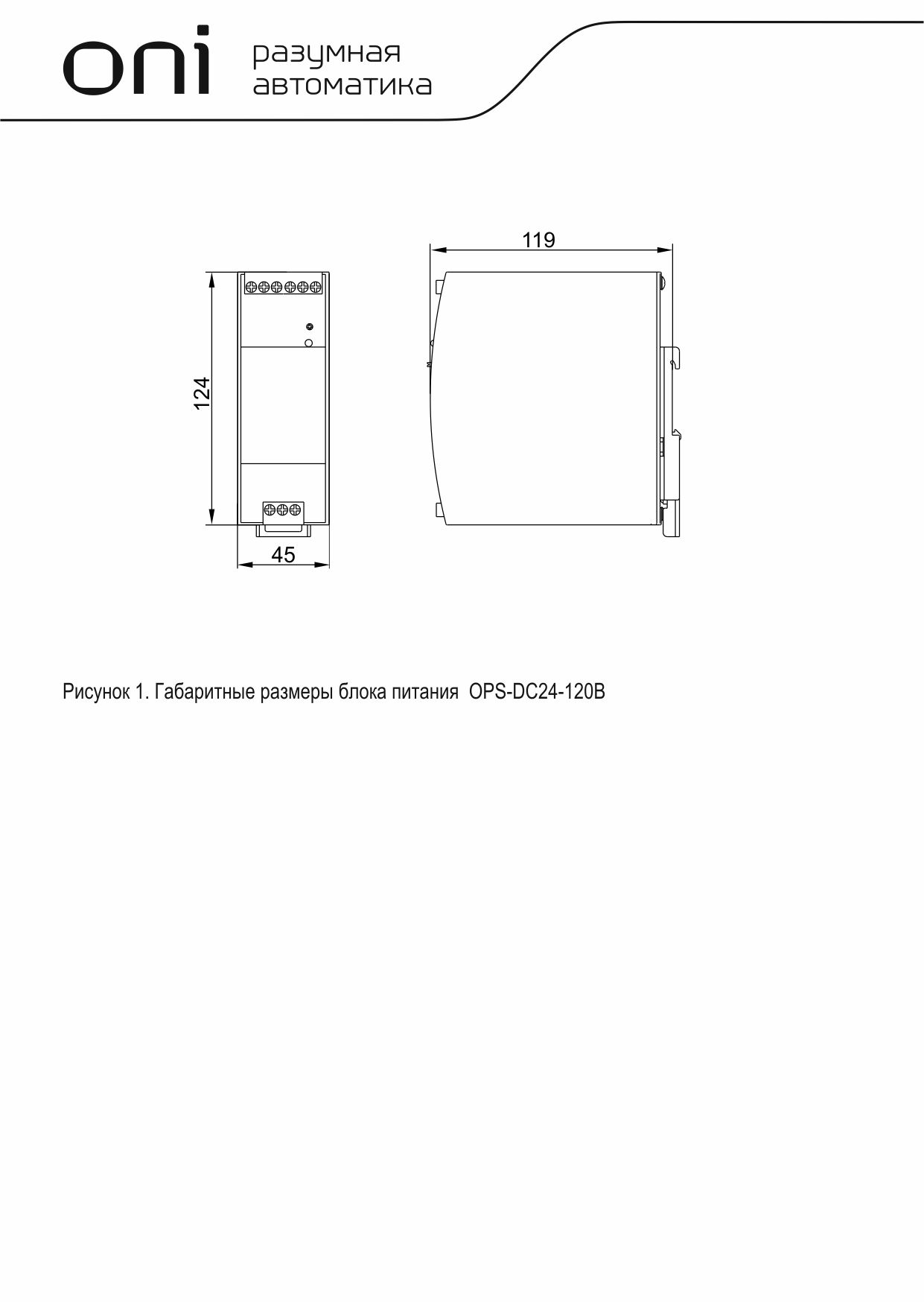

Габаритные чертежи (1)
jpg, 65.78 KB

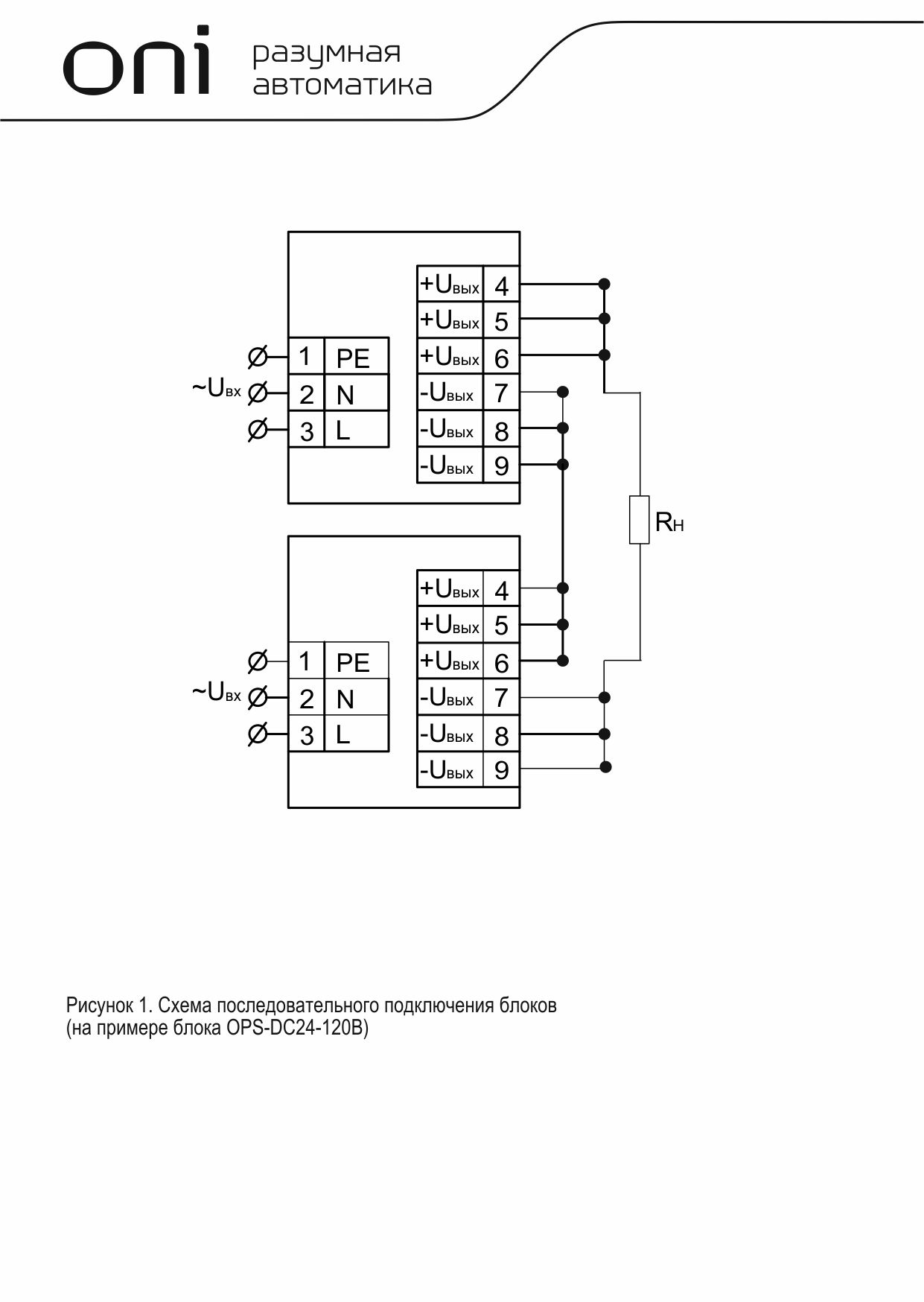

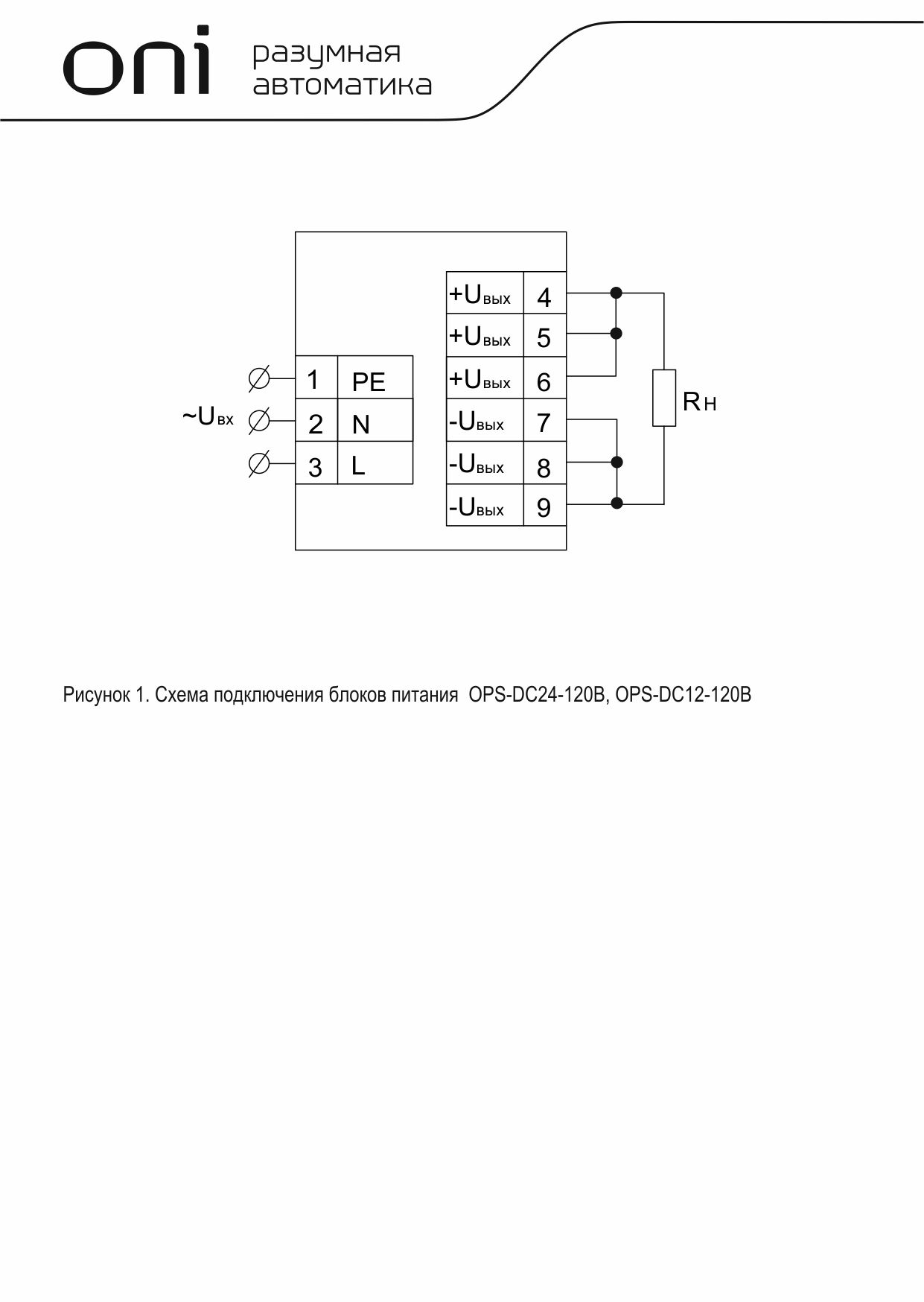

Схема подключения (2)
jpg, 80.75 KB
jpg, 107.2 KB
