Реле интерфейсное ORM-1 2C 24В DC со светодиодом и тестовой кнопкой ONI
Характеристики
В комплекте с розеткой
Нет
Высота
27
Глубина
36
Кол-во групп переключающих контактов
2
Кол-во норм разомкнутых - НО контактов
2
Кол-во нормально замкнутых - НЗ контактов
2
Количество переключающих контактов
2
Описание
Реле интерфейсные серии ORM предназначены для гальванической развязки и передачи команд управления исполнительным элементам, между силовыми цепями и цепями управления.
Характеристики
| В комплекте с розеткой | Нет |
|---|---|
| Высота | 27 |
| Глубина | 36 |
| Кол-во групп переключающих контактов | 2 |
| Кол-во норм разомкнутых - НО контактов | 2 |
| Кол-во нормально замкнутых - НЗ контактов | 2 |
| Количество переключающих контактов | 2 |
| Мех износостойкость | 10000000 |
| Номин напряж питания цепи управ Us пост тока DC | 24 |
| Номин напряжение питания цепи управ Us AC 50 Гц | - |
| Номин раб напряжение AC контактов | 250 |
| Номин раб напряжение DC контактов | 30 |
| Номин ток | 10 |
| Полюсность | Свободная полюсность |
| С перекидными контактами | Да |
| С сигнальной лампой - индикатором | Да |
| Со съемными зажимами | Да |
| Сопротивление изоляции | 500 |
| Степень защиты - IP | IP20 |
| Температура эксплуатации | -40...70 |
| Тип напряжения управления | Постоянный (DC) |
| Тип переключающих контактов | Одинарный контакт |
| Тип подключения | Разъемное (штекерное) соединение |
| Тип присоед разъема | ORS-M |
| Тип управления или переключения | Моностабильное |
| Ширина | 21.0 |
Документация
Скачать всю документациюСертификаты (5)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.НВ26.В.02691_23.pdf
pdf, 612.97 KB
ЕАЭС RU С-CN.АЯ46.В.43290_25.pdf
pdf, 1.16 MB
Паспорт (1)
ONI_Rele_ORM_passp_3_mult.pdf
pdf, 1.46 MB
Листовка (1)
Listovka_rele.pdf
pdf, 33.34 MB

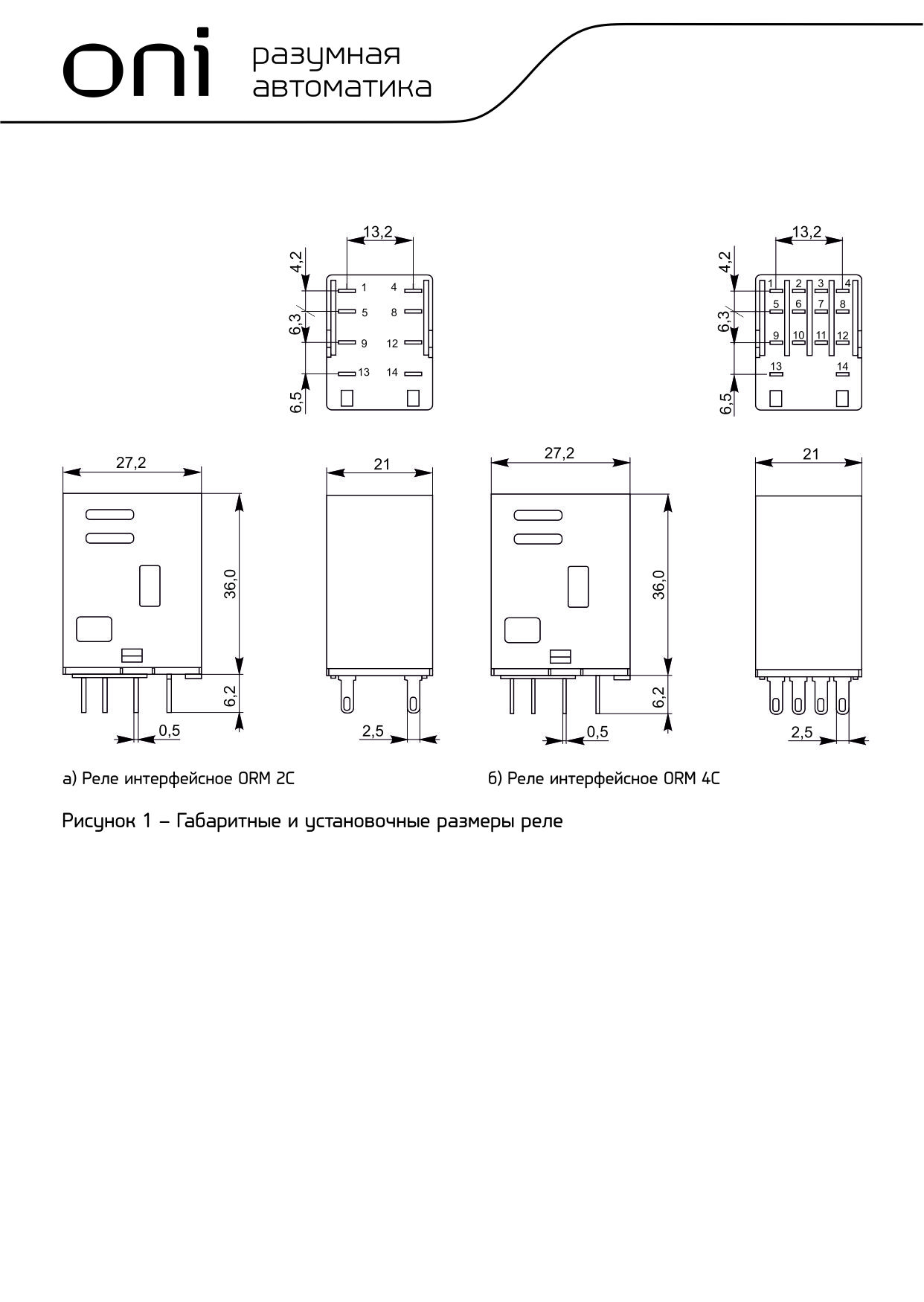

Габаритные чертежи (1)
jpg, 2.03 MB

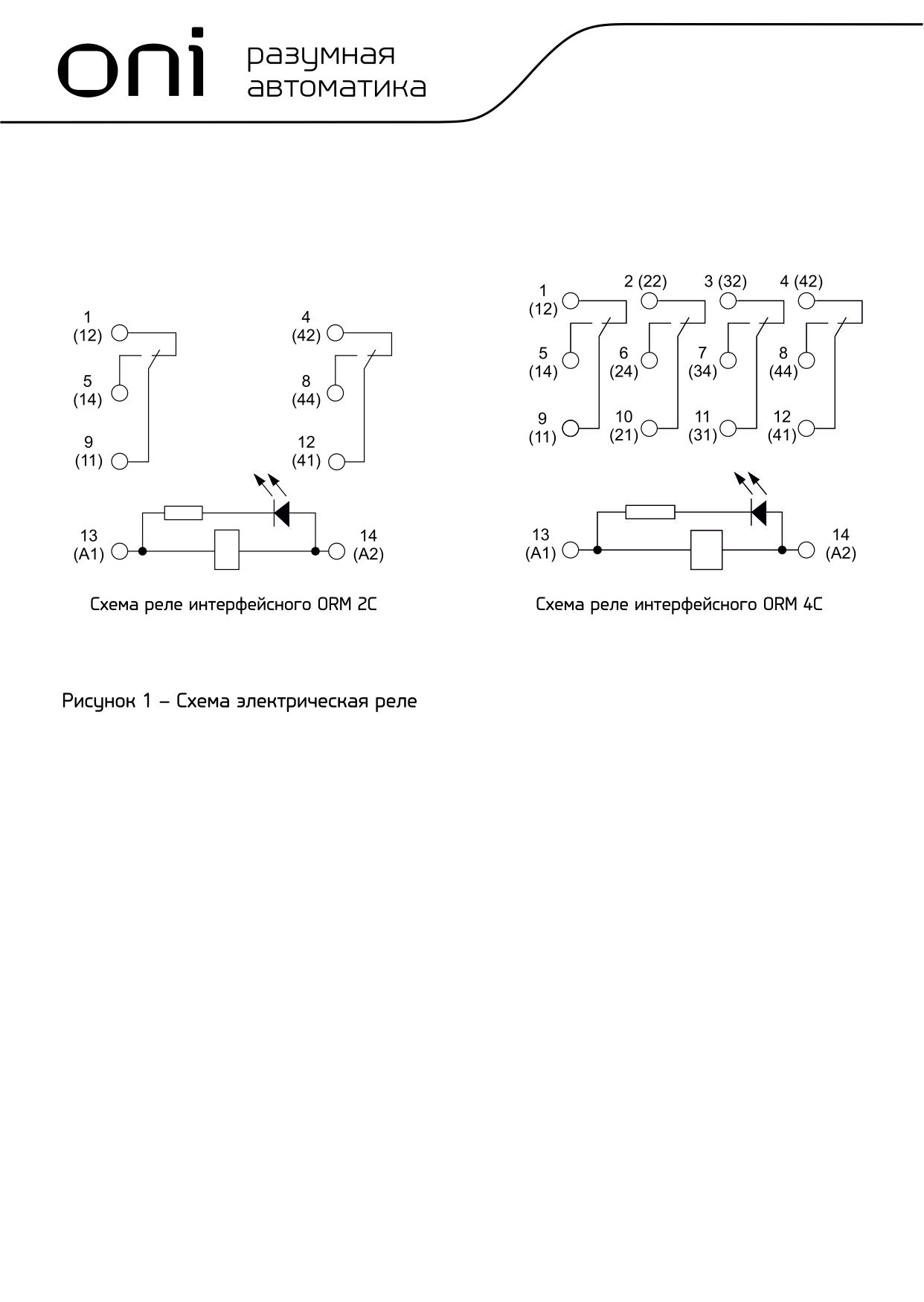

Схема подключения (1)
jpg, 1.93 MB
