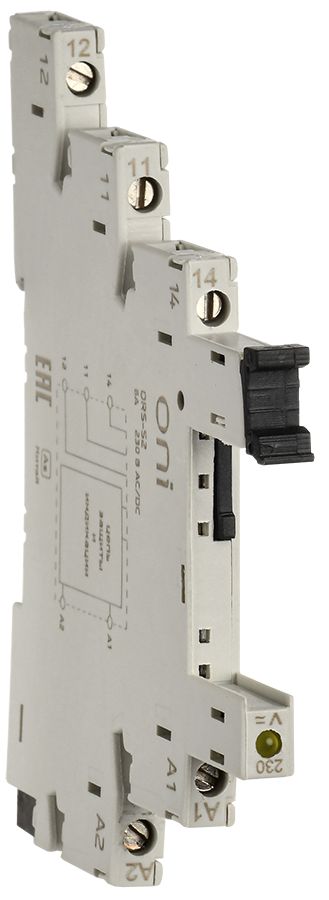

Розетка ORS-S-2 для реле OSR-2 ONI
Характеристики
Возможнотсь расширения
Нет
Высота
87.3
Глубина
75.6
Количество пинов - штырьков
4
Номин напряжение перемен тока
230
Номин напряжение постоян тока - DC
230
Номин ток
6
Описание
Розетки серии ORS-S устанавливаются на 35-мм монтажную DIN-рейку и предназначены для интерфейсных реле серий OSR.
Характеристики
| Возможнотсь расширения | Нет |
|---|---|
| Высота | 87.3 |
| Глубина | 75.6 |
| Количество пинов - штырьков | 4 |
| Номин напряжение перемен тока | 230 |
| Номин напряжение постоян тока - DC | 230 |
| Номин ток | 6 |
| Рабочее напряжение | 230 |
| Ремонтопригодность | Нет |
| Сечение проводника | 0,5...2,5 |
| Со съемными зажимами | Нет |
| Степень защиты - IP | IP20 |
| Температура эксплуатации | -40...70 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Тип подключения | Винтовое соединение |
| Ширина | 6.2 |
Документация
Скачать всю документациюСертификаты (3)
ЕАЭС N RU Д-CN.РА02.В.69567_26.pdf
pdf, 939.42 KB
ЕАЭС RU С-CN.АЯ46.В.43239_25.pdf
pdf, 1.14 MB
ЕАЭС RU С-CN.АЯ46.В.48950_26.pdf
pdf, 1.15 MB
Паспорт (1)
ONI_Socket_ORS_S_passp_2_mult.pdf
pdf, 1.41 MB
Листовка (1)
Габаритные чертежи (1)
jpg, 91.17 KB
Схема подключения (1)
jpg, 1.92 MB
