Характеристики
Время переключения в аварийн режим
>1
Время работы в аварийном режиме
1,0
Выходное напряжение
180...240
Габаритные размеры ВхДхШ аккум батареи
250х34х34
Габаритные размеры блока ДхШхВ
214х42х28
Диапазон рабочих температур
-10...50
Емкость аккумуляторной батареи
6.0
Описание
Блок аварийного питания (БАП) предназначен для обеспечения бесперебойного резервного освещения помещений светодиодными светильниками в случае непредвиденного отключения сети 230В. Питает постоянным напряжением 220В светодиодные светильники различных конфигураций, независимо от расположения драйвера (внутри или снаружи светильника). Возможно подключение несколько светильников к одному блоку. Общая мощность нагрузки 40Вт. Световой выход на каждом светильнике - 100%.
Блок аварийного питания IEK состоит из электронного пускорегулирующего аппарата (конвертера), герметичной никель-кадмиевой аккумуляторной батареи, светодиодного индикатора наличия сети и подзарядки аккумулятора с кнопкой "ТЕСТ".
Характеристики
| Время переключения в аварийн режим | >1 |
|---|---|
| Время работы в аварийном режиме | 1,0 |
| Выходное напряжение | 180...240 |
| Габаритные размеры ВхДхШ аккум батареи | 250х34х34 |
| Габаритные размеры блока ДхШхВ | 214х42х28 |
| Диапазон рабочих температур | -10...50 |
| Емкость аккумуляторной батареи | 6.0 |
| Класс защиты | II |
| Класс защиты от поражения электрическим током | II |
| Климатическое исполнение | УХЛ4 |
| Контрольное оборудование | Кнопка ТЕСТ |
| Макс время заряда батареи | 24.0 |
| Мощность | 40 |
| Мощность подключ светодиодного модуля | 1...40 |
| Номин время работы | 1.0 |
| Номин напряжение | 230 |
| Номин напряжение аккумуляторной батареи | 9,6 |
| Номинальное время работы | 1 |
| Питаемое устройство | Драйвер |
| Подкл устр дистанц тест и упр авар освещ | Да |
| Сечение проводника | 0,75 |
| Степень защиты - IP | IP20 |
| Схема подключения | Постоян./непостоян. режим |
| Тип аккумулятора | Аккумулятор LiFePO4 (литий-железо-фосфатный) |
| Тип лампы | Светодиод. источник света (LED) |
| Тип пускорег аппарата-ПРА-трансформатора | ЭПРА |
| Частота | 50 Гц |
Документация
Скачать всю документациюСертификаты (7)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.48375_26.pdf
pdf, 2.48 MB
ЕАЭС N RU Д-CN.РА02.В.68854_26.pdf
pdf, 1.43 MB
Паспорт (1)
BAP_40_120_200_manual_7.pdf
pdf, 489.44 KB
Листовка (1)

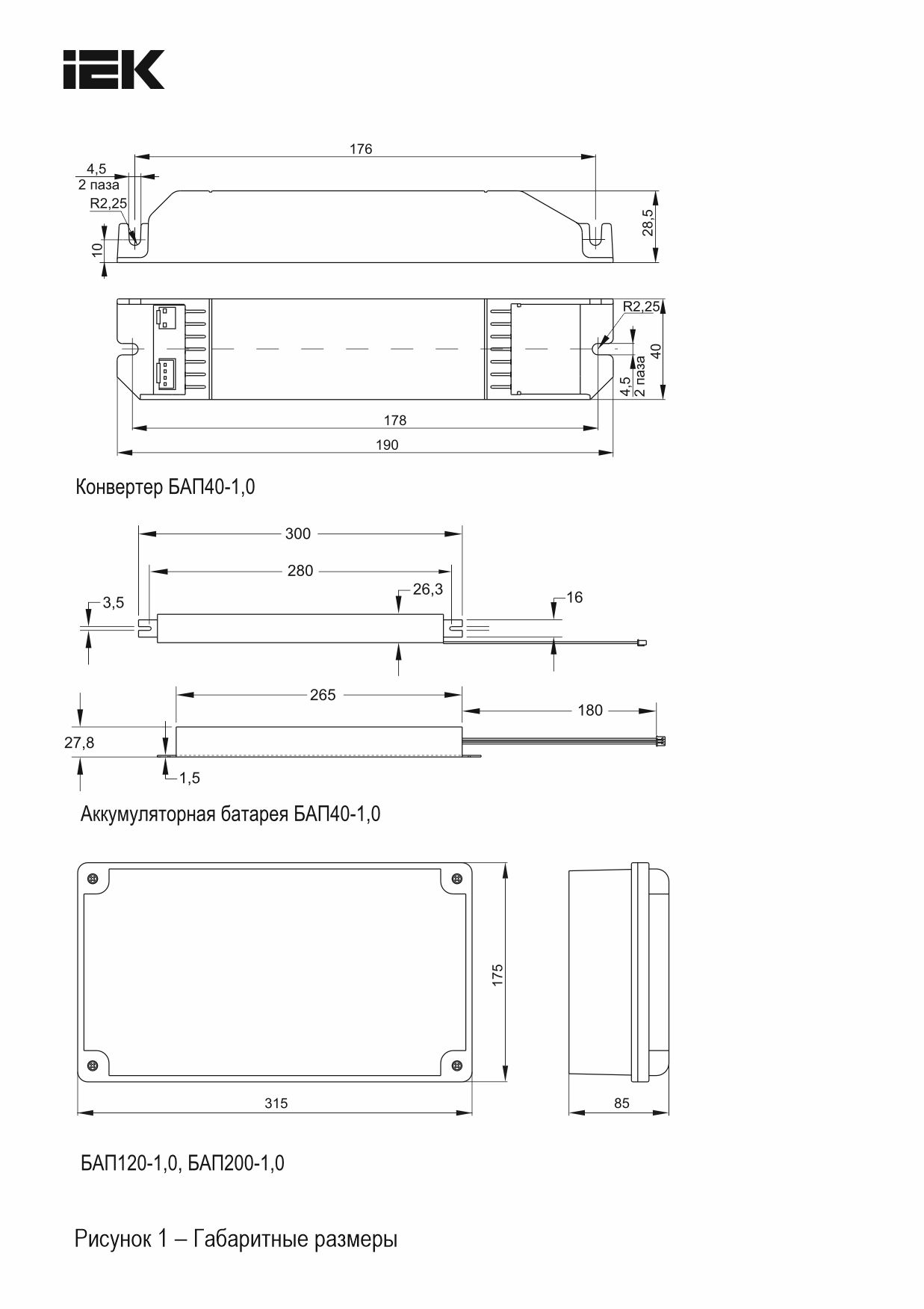

Габаритные чертежи (1)
jpg, 108.09 KB
