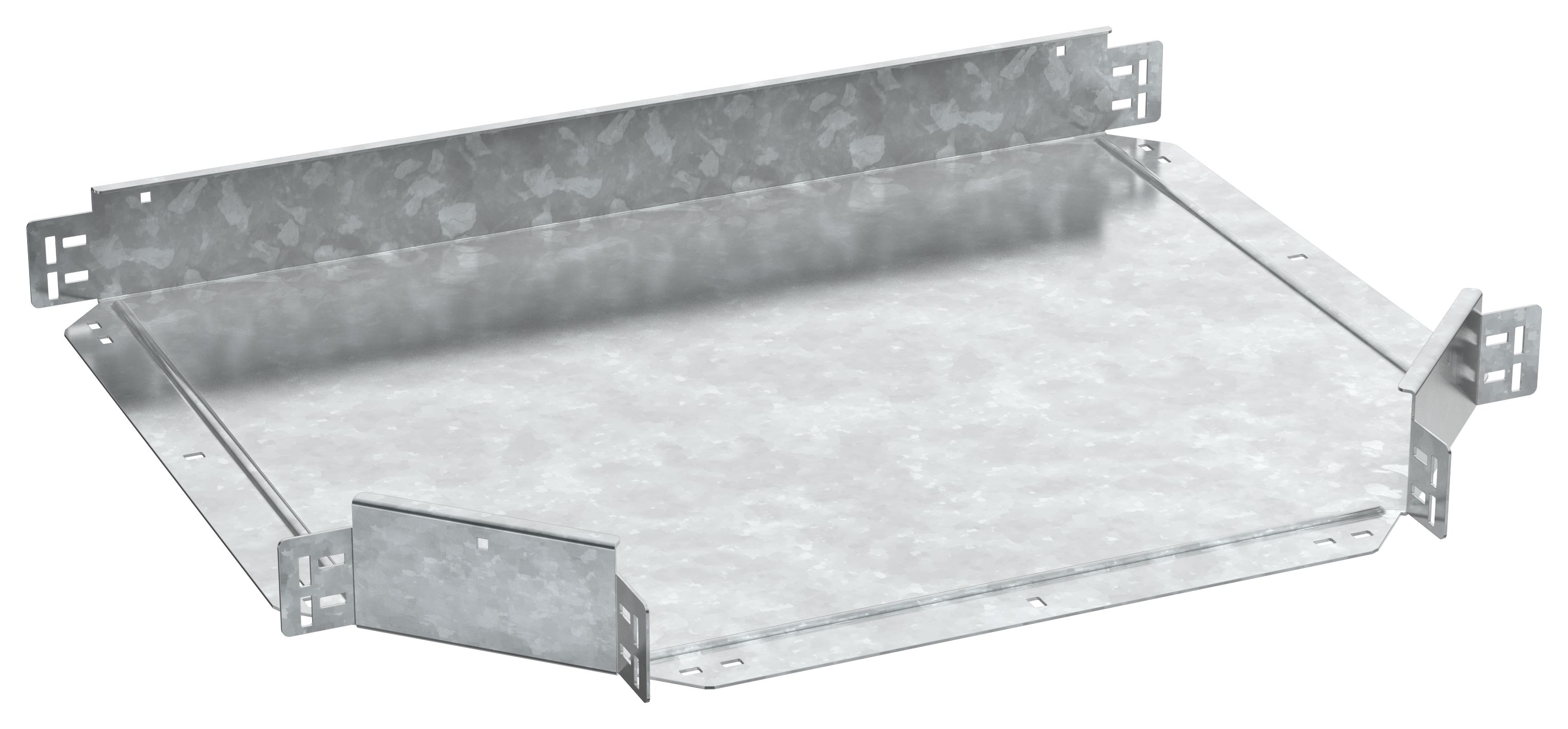

ESCA 7 Разветвитель Т-образный 80х500-2,0 HDZ IEK
Характеристики
Вес
10,17
Вид или марка материала
Прочее
Высота
80
Высота кабельного лотка
80
Длина
820
Защитное покрытие поверхности
Покрытие методом горячего погружения
Исполнение для больших расст-усиленный
Нет
Описание
Разветвитель Т-образный горизонтальный предназначен для организации Т-образного ответвления кабельной трассы в горизонтальной плоскости.
Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя.
Подходит для всех типов листовых лотков серии ESCA.

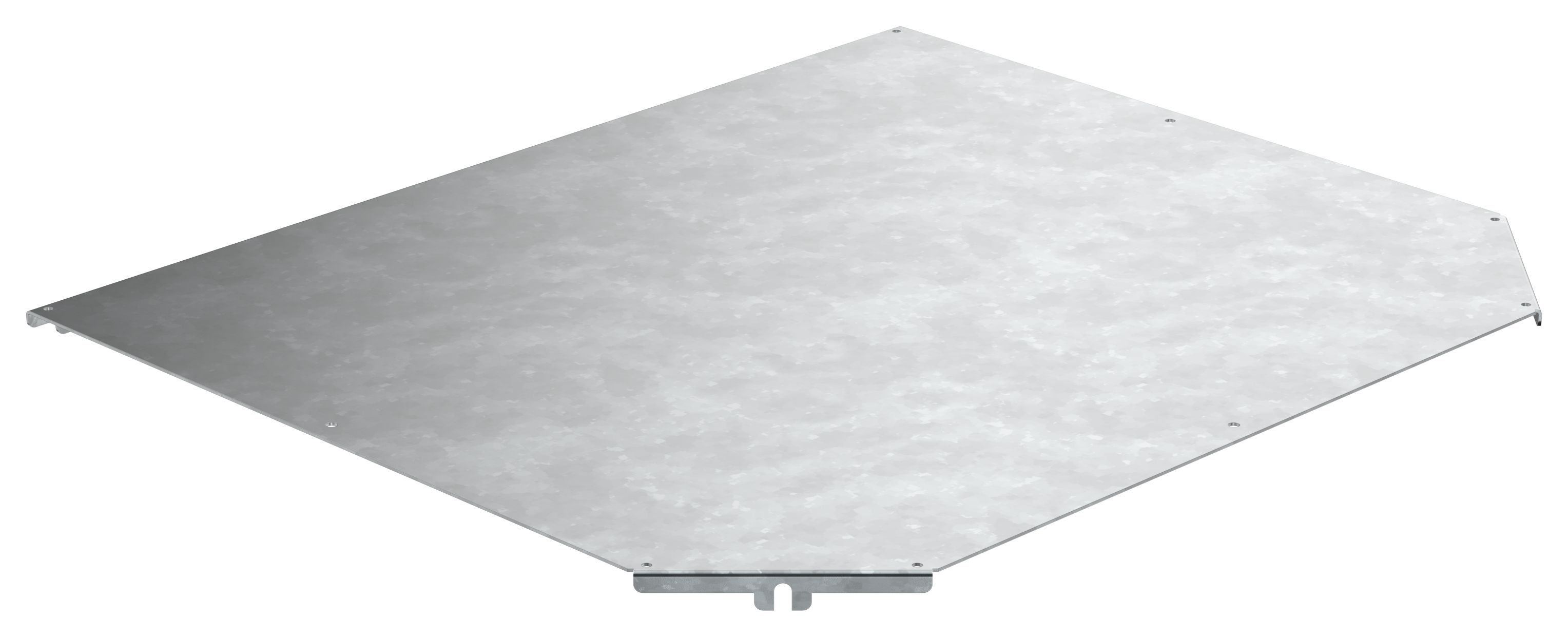

Крышка на аксессуар заказывается отдельно.
Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).
Характеристики
| Вес | 10,17 |
|---|---|
| Вид или марка материала | Прочее |
| Высота | 80 |
| Высота кабельного лотка | 80 |
| Длина | 820 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Исполнение для больших расст-усиленный | Нет |
| Класс стойкости к коррозии | 6 |
| Климатическое исполнение по ГОСТ 15150 | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Конструктивное исполнение | Тройник горизонтальный |
| Материал | Сталь |
| Модель или исполнение | Интегрированный разъем |
| Монтажная температура | -50...40 |
| Нержавеющая сталь травлёная | Нет |
| Номер цвета RAL | 7047 |
| Подходит для обеспеч целостности цепи | Нет |
| Степень защиты - IP | IP00 |
| Температура эксплуатации | -50...40 |
| Толщина металла | 2 |
| Толщина цинкового покрытия | 55 |
| Цвет | Светло-серый |
| Ширина | 500 |
| Ширина кабельного лотка | 500 |
| Ширина ответвления | 500 |
Документация
Скачать всю документациюСертификаты (5)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
РОСС RU.МЛ10.Н07432.pdf
pdf, 397.34 KB
СПБ C-RU.АД67.В.00027_25.pdf
pdf, 36.33 MB
Паспорт (3)
Sistemy_kab_lotkov_manual_29.01.26.rar
rar, 86.88 MB
Aksessuary_ESCA_5_7_1,2_1,5_2,0_passp_mult_2.pdf
pdf, 20.67 MB
Sistemy_kab_lotkov_manual_30.06.26.rar
rar, 87.01 MB
Листовка (1)
Listovka_Aksessuari_ESCA7_lomanie_1,2mm_1,5mm_2,0mm.pdf
pdf, 632.94 KB
Габаритные чертежи (1)
jpg, 247.65 KB

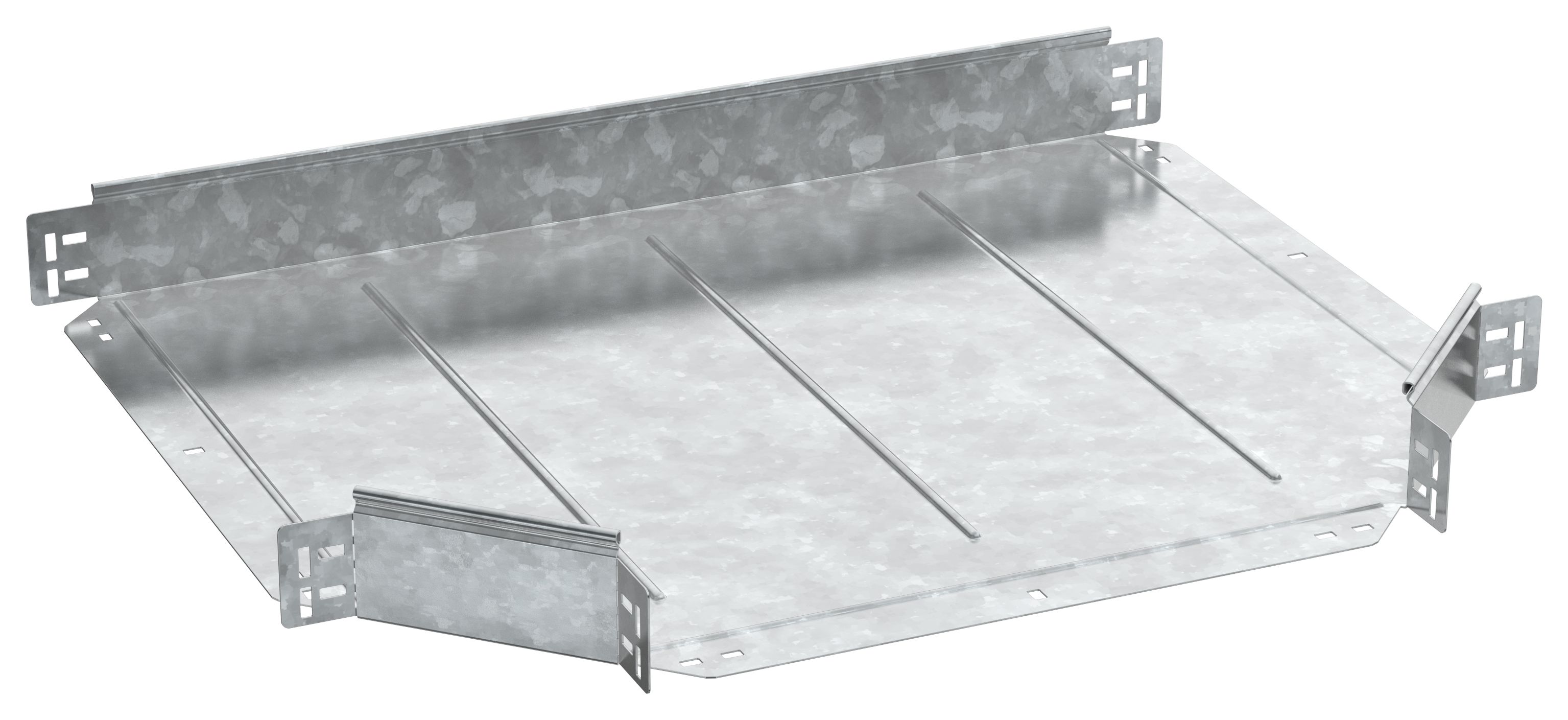

Аналоги
