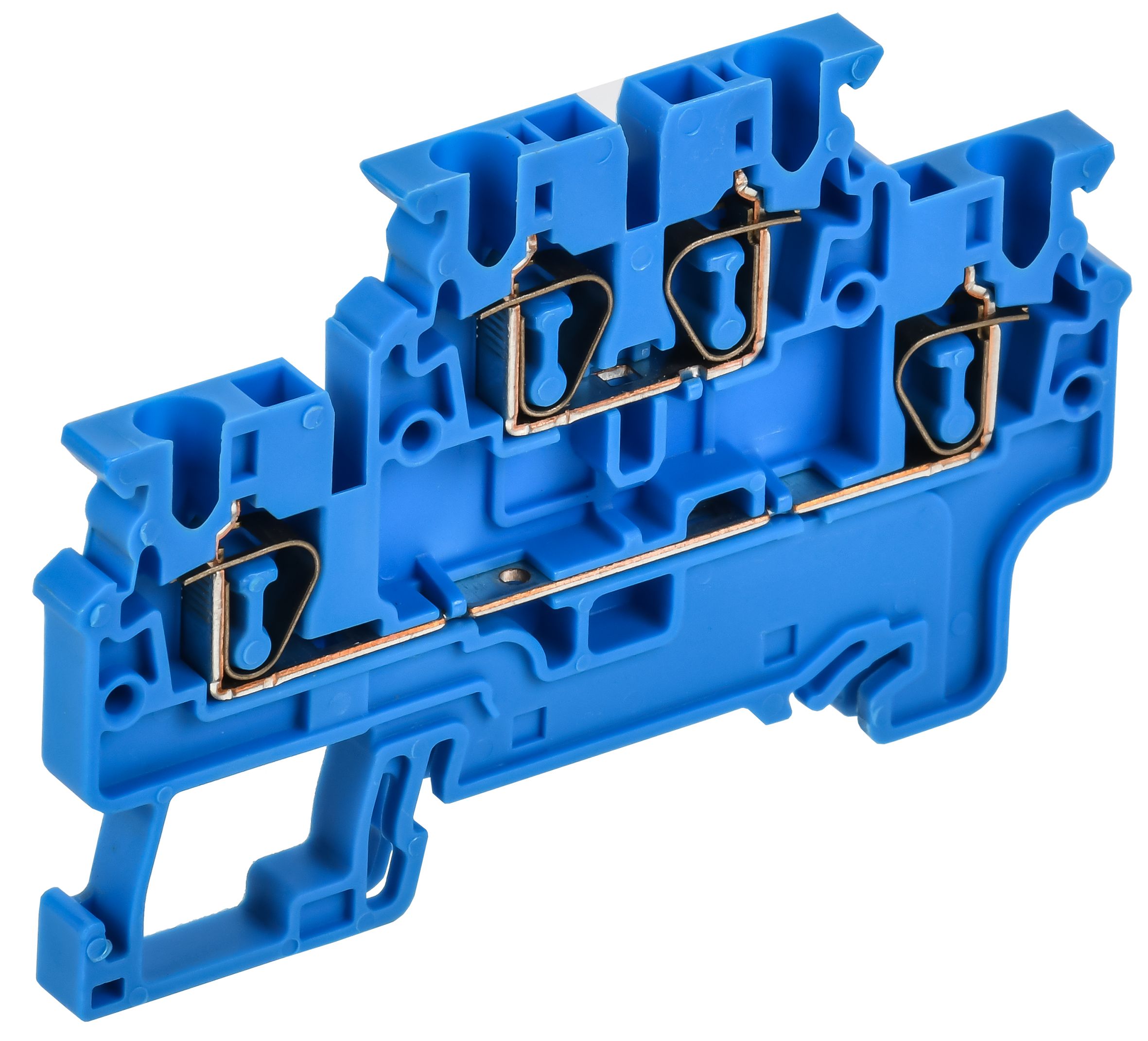

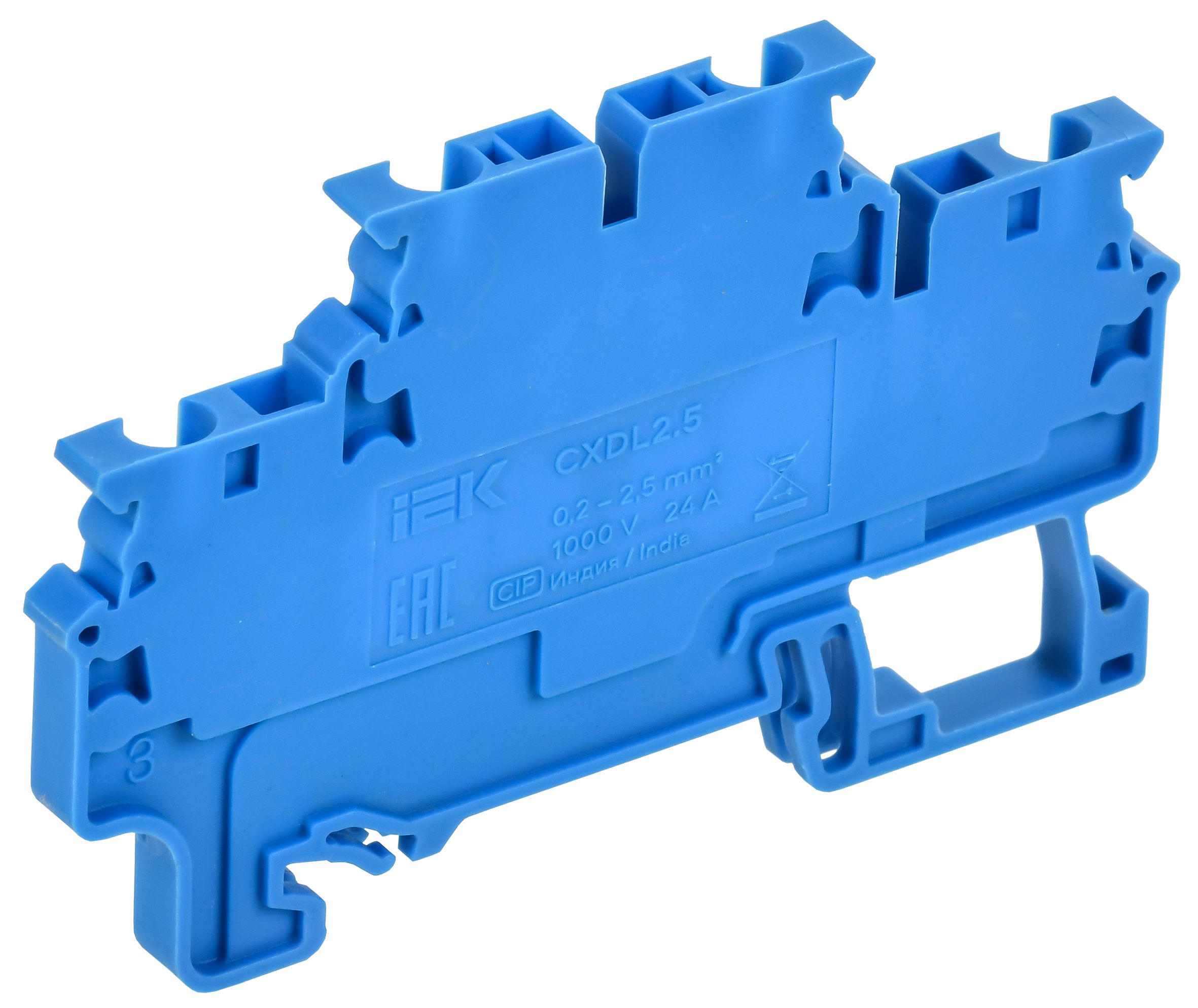

ARMAFIX Клемма пружинная 2 уровня CXDL2.5 BU IEK
Характеристики
Высота самой нижней позиции для монтажа
49.5
Длина
71.00
Кол-во мест крепления зажимов на уровень
2
Количество полюсов
2
Количество уровней
2
Материал изоляции корпуса
Термопласт
Место соединения
Сверху
Описание
Пружинные клеммы серии CX оснащены зажимами с клеточной натяжной пружиной и подходят для различных типов проводников. Усилие зажима постоянно, что обеспечивает надежный контакт с проводником. Наличие нескольких терминалов на одной клеммной колодке позволяют подключить от 2-х до 4-х проводников к одной клемме. Пружинные клеммы максимально подходят как для типового применения, так и для условий с высокими вибронагрузками - морской и ж/д транспорт
Характеристики
| Высота самой нижней позиции для монтажа | 49.5 |
|---|---|
| Длина | 71.00 |
| Кол-во мест крепления зажимов на уровень | 2 |
| Количество полюсов | 2 |
| Количество уровней | 2 |
| Материал изоляции корпуса | Термопласт |
| Место соединения | Сверху |
| Номин раб напряжение | 1000 |
| Номин ток In | 24 |
| Проверенная на взрывоопасность по Ex e | Нет |
| Рабочая температура | -40...85 |
| Сечение многожильного гибкого провода | 0,2...2,5 |
| Сечение многожильного провода без наконечника | 0,2...2,5 |
| Сечение многожильного провода с наконечником | 0,2...2,5 |
| Сечение одножильного жёсткого провода | 0,2...4,0 |
| Соединенные внутренне звенья | Нет |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Тип электрич соединения 1 | Соединение с пружинным зажимом |
| Тип электрич соединения 2 | Соединение с пружинным зажимом |
| Требуется торцевая изолирующая пластина | Да |
| Цвет | Синий/голубой |
| Ширина или размер ячейки | 5.0 |
