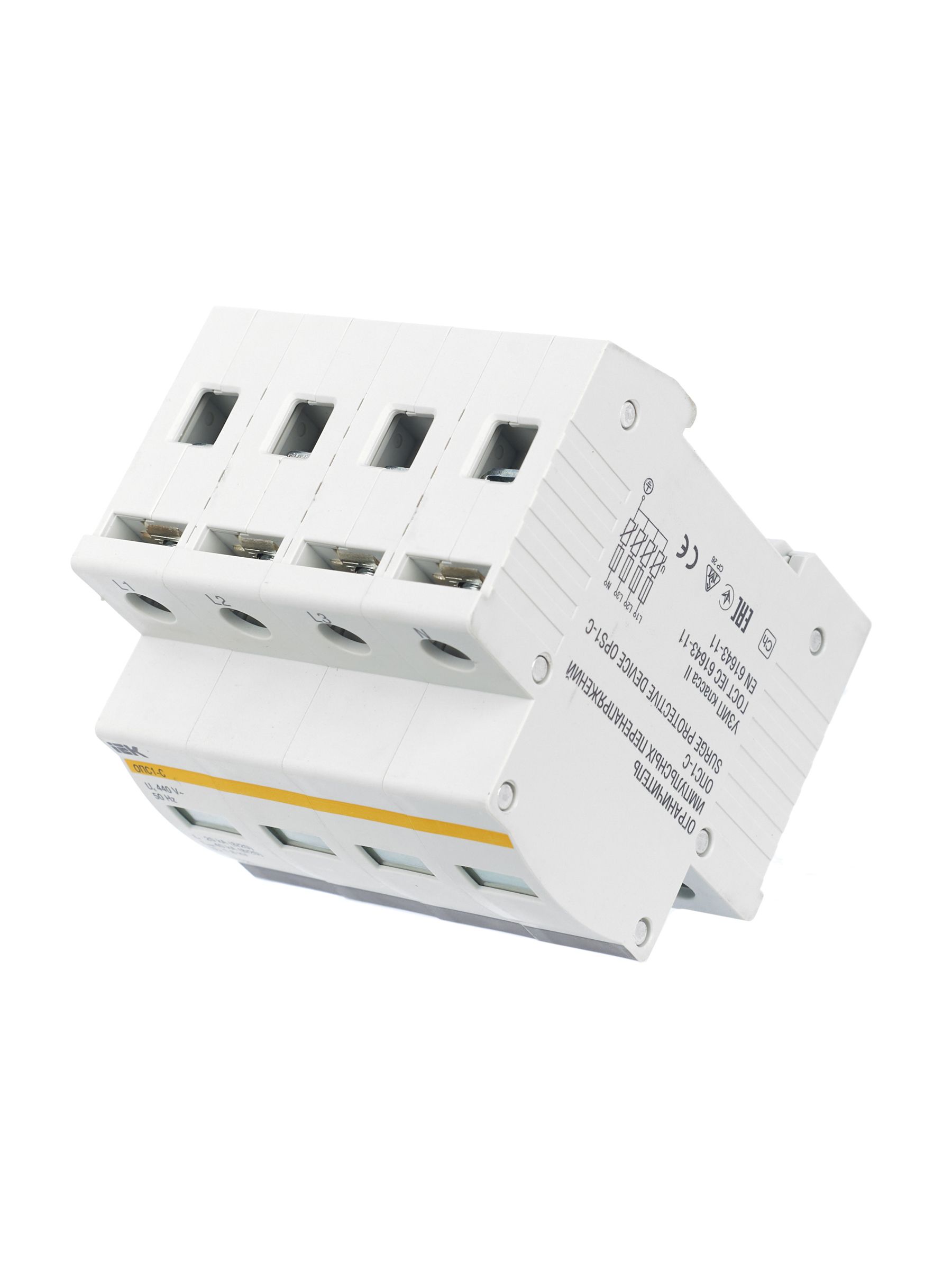

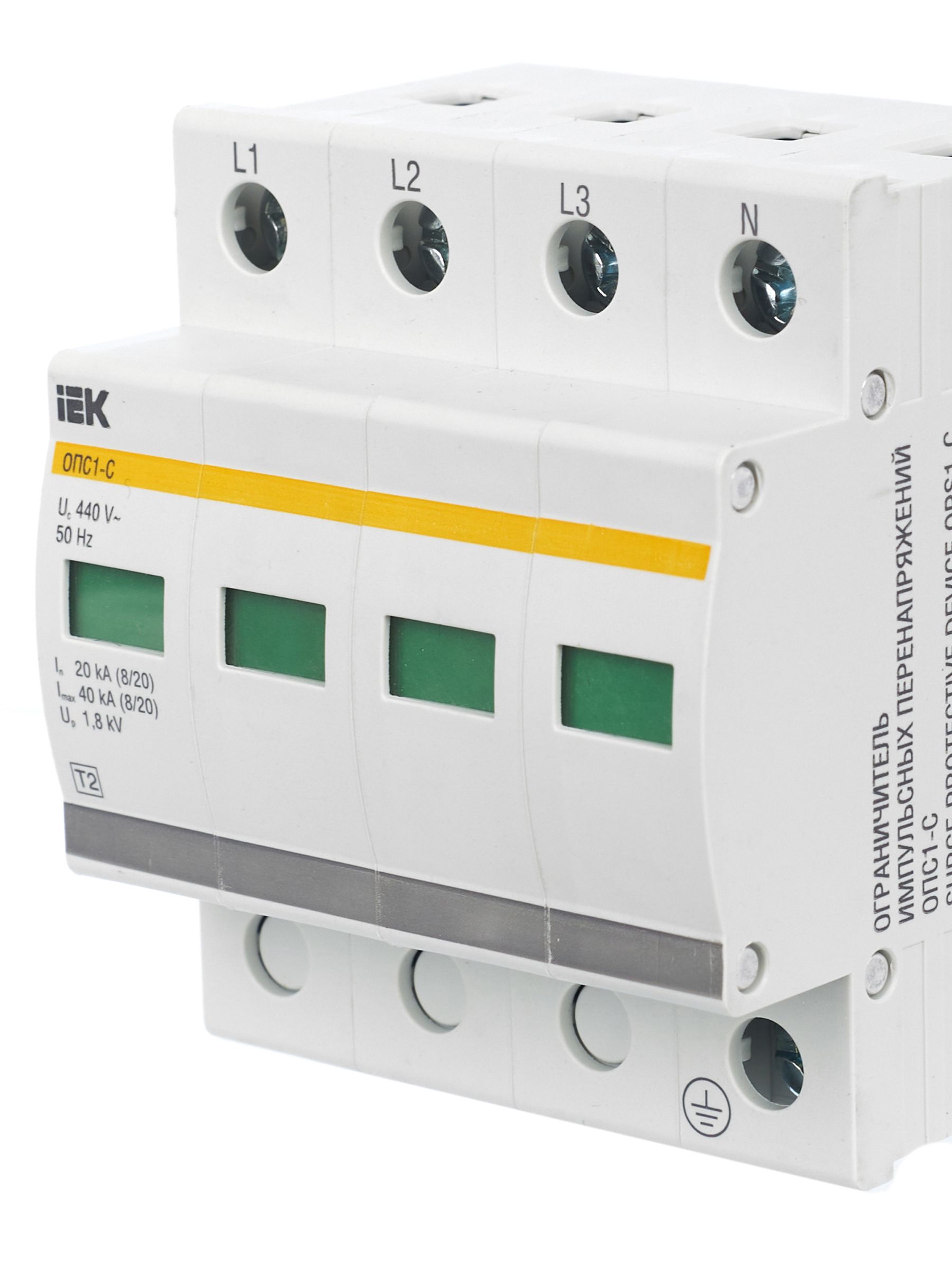

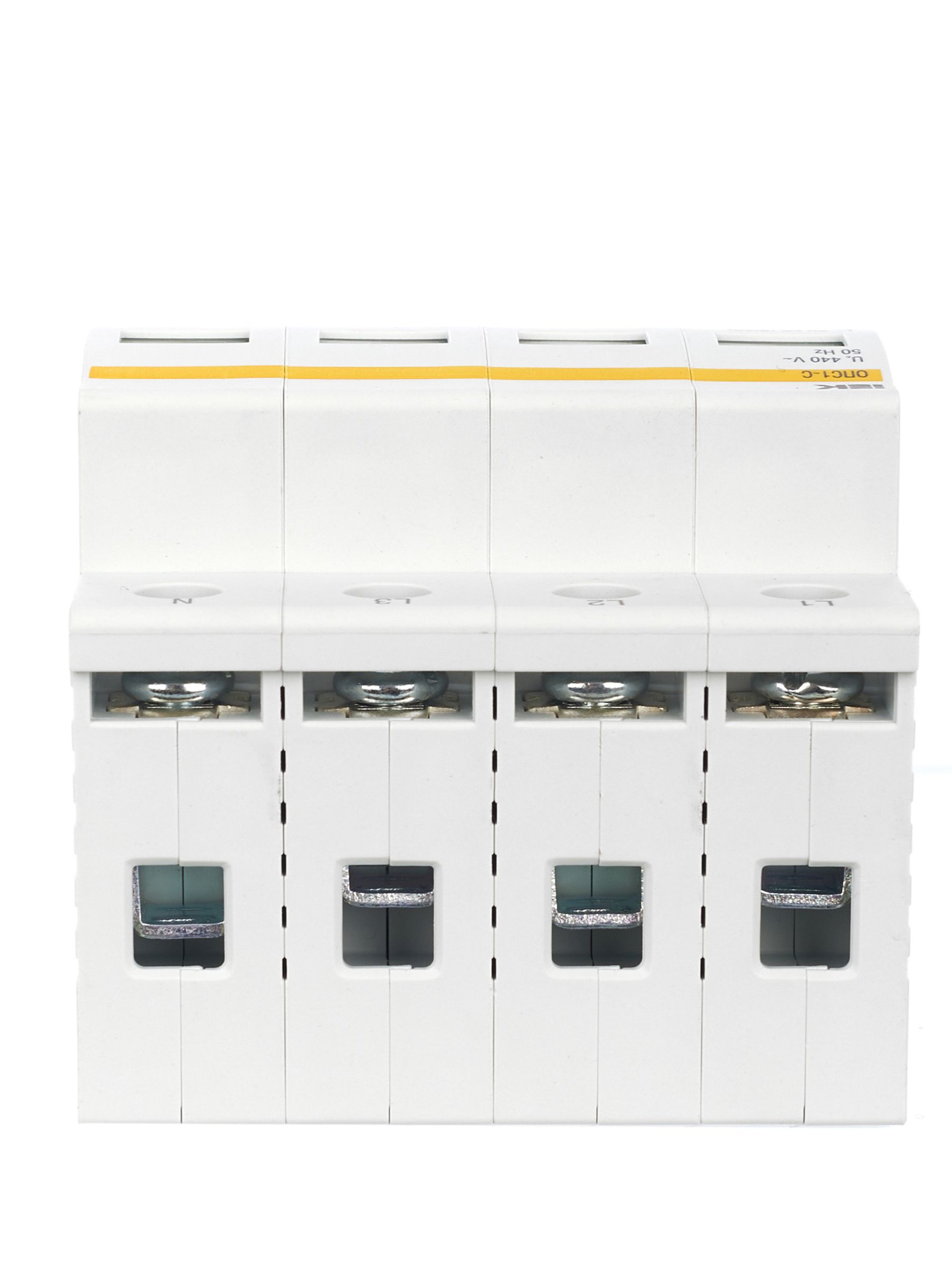

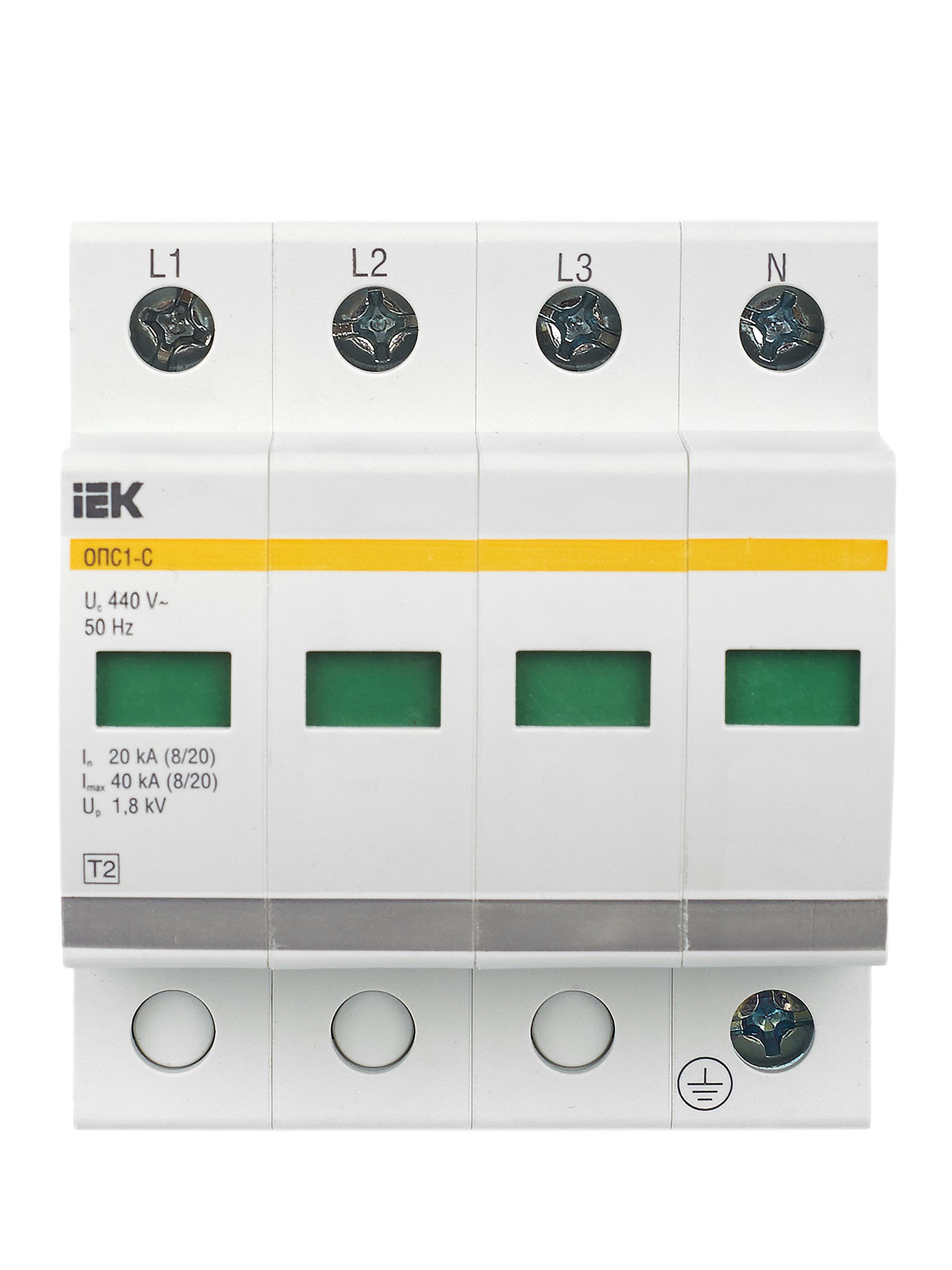

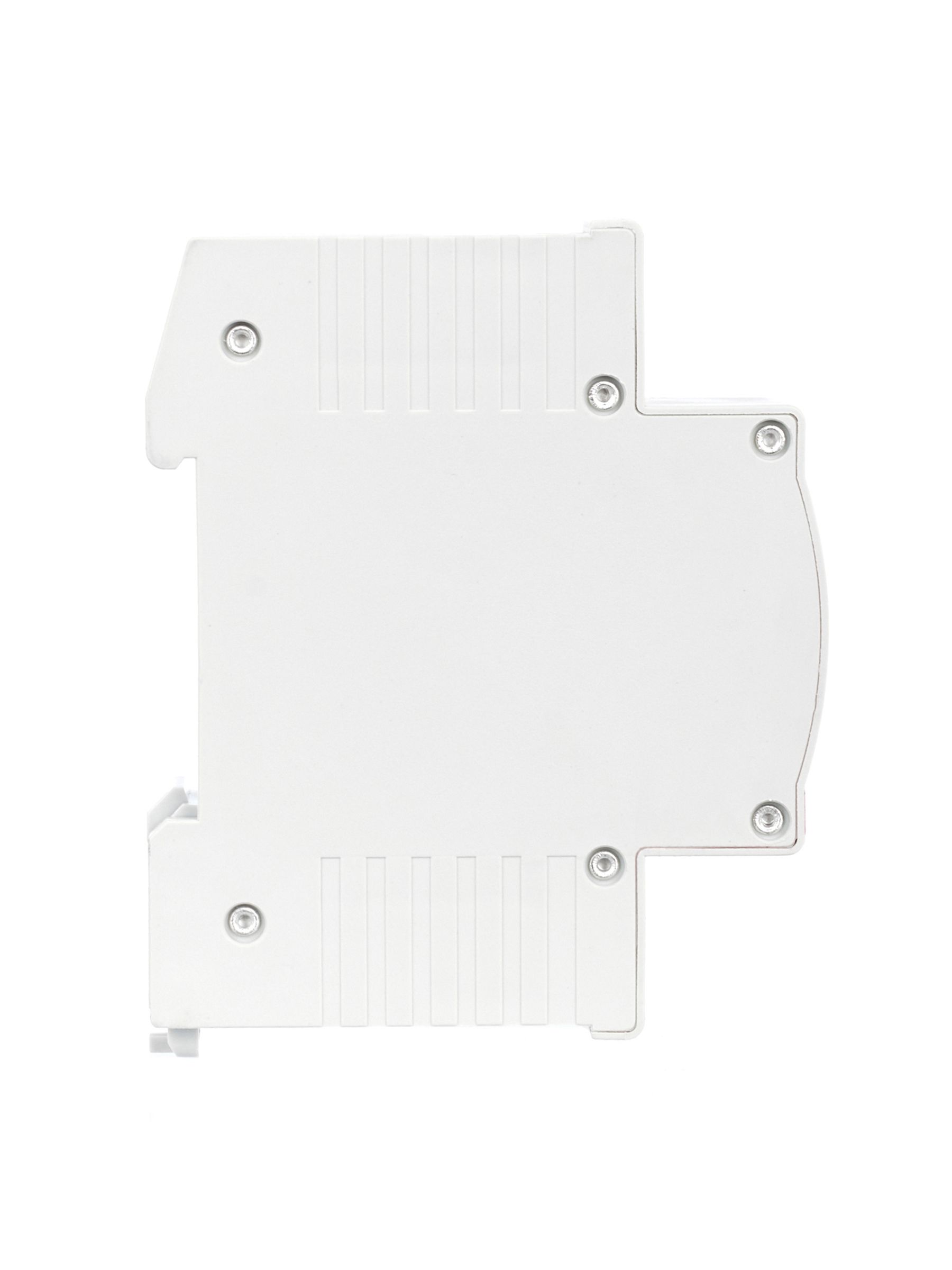

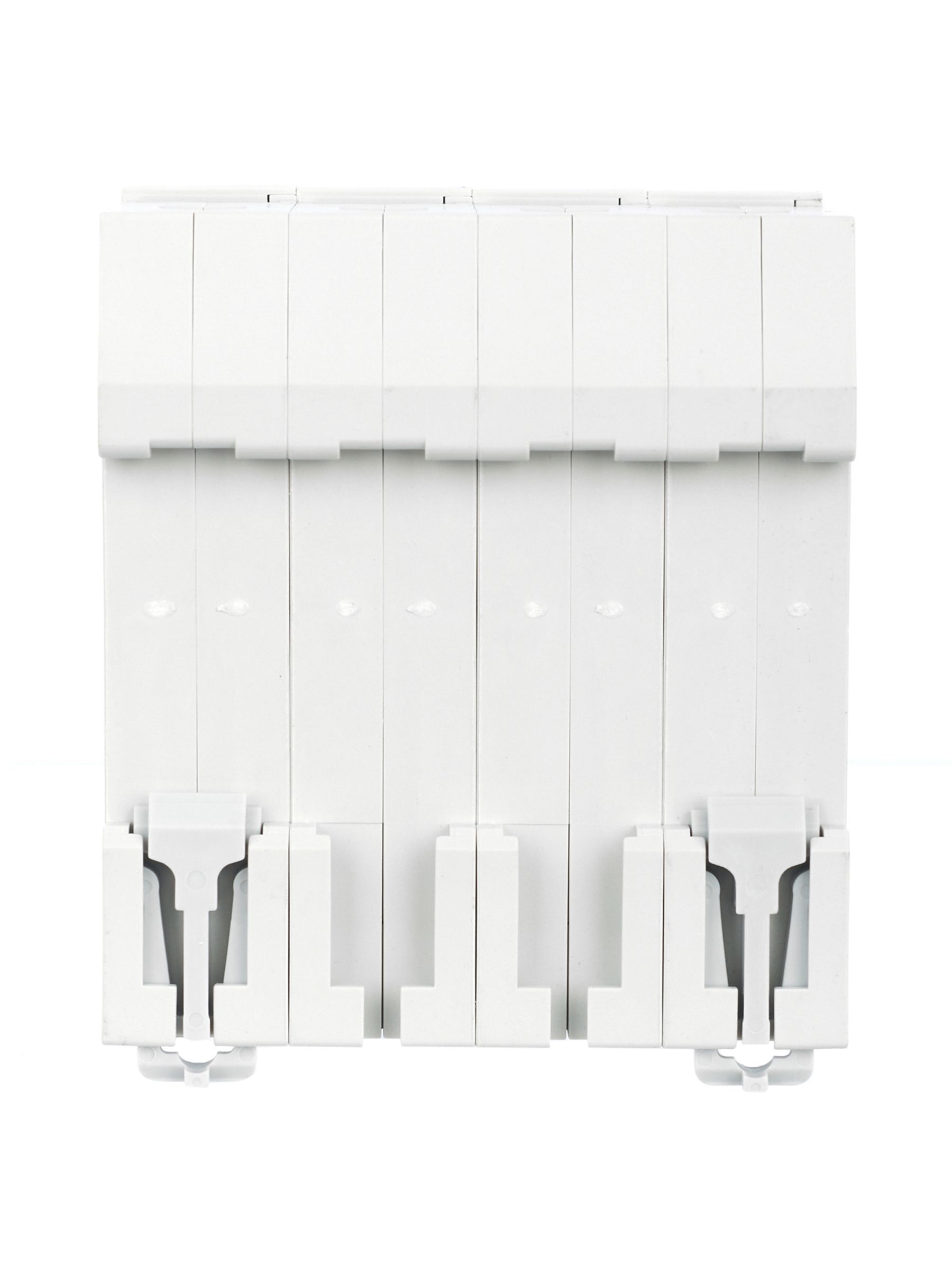

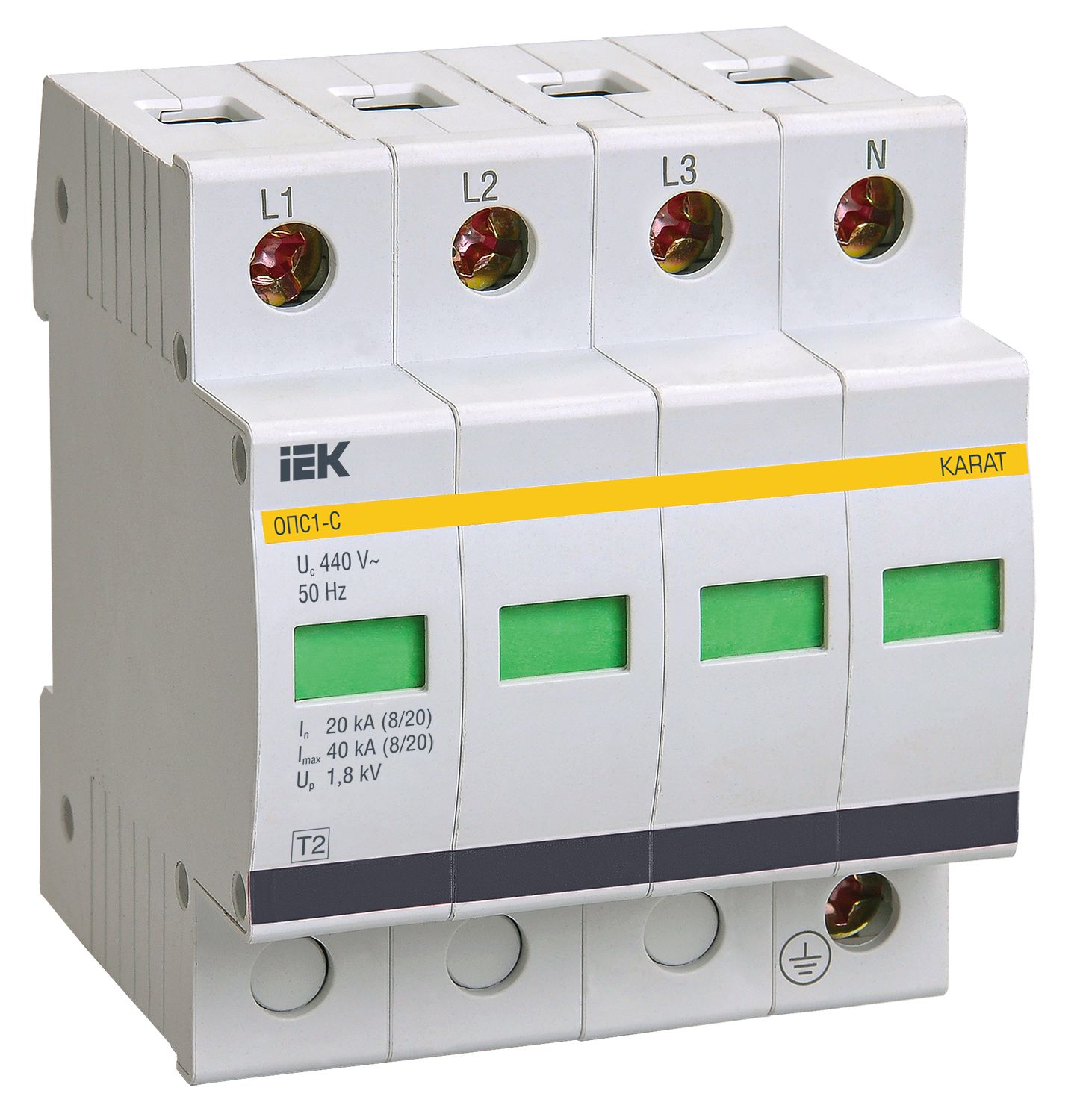

KARAT Ограничитель импульсного перенапряжения ОПС1-C 4P In=20кА Un=400В Im=40кА IEK
Характеристики
Всего разряженного тока-8 или 20-L N PE
40
Количество полюсов
4
Макс. длительное напряжение перемен. тока АС
440
Номин значение разрядки перенапряж-8-20-L-N
20
С удаленным сигналом
Нет
Сигнал на устройстве
Оптический
Степень защиты - IP
IP20
Описание
Ограничитель импульсных перенапряжений ОПС1 (УЗИП) предназначен для защиты внутренних распределительных цепей жилых и общественных зданий от грозовых и коммутационных импульсных перенапряжений.
Характеристики
| Всего разряженного тока-8 или 20-L N PE | 40 |
|---|---|
| Количество полюсов | 4 |
| Макс. длительное напряжение перемен. тока АС | 440 |
| Номин значение разрядки перенапряж-8-20-L-N | 20 |
| С удаленным сигналом | Нет |
| Сигнал на устройстве | Оптический |
| Степень защиты - IP | IP20 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Уровень защиты напряжения | 1,8 |
Документация
Скачать всю документациюСертификаты (5)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.40521_25.PDF
pdf, 1.16 MB
ЕАЭС N RU Д-CN.РА02.В.66459_26.pdf
pdf, 941.16 KB
Паспорт (1)
OPS1_KARAT_passp_ru_eng_8.pdf
pdf, 1.44 MB
Преимущества (9)

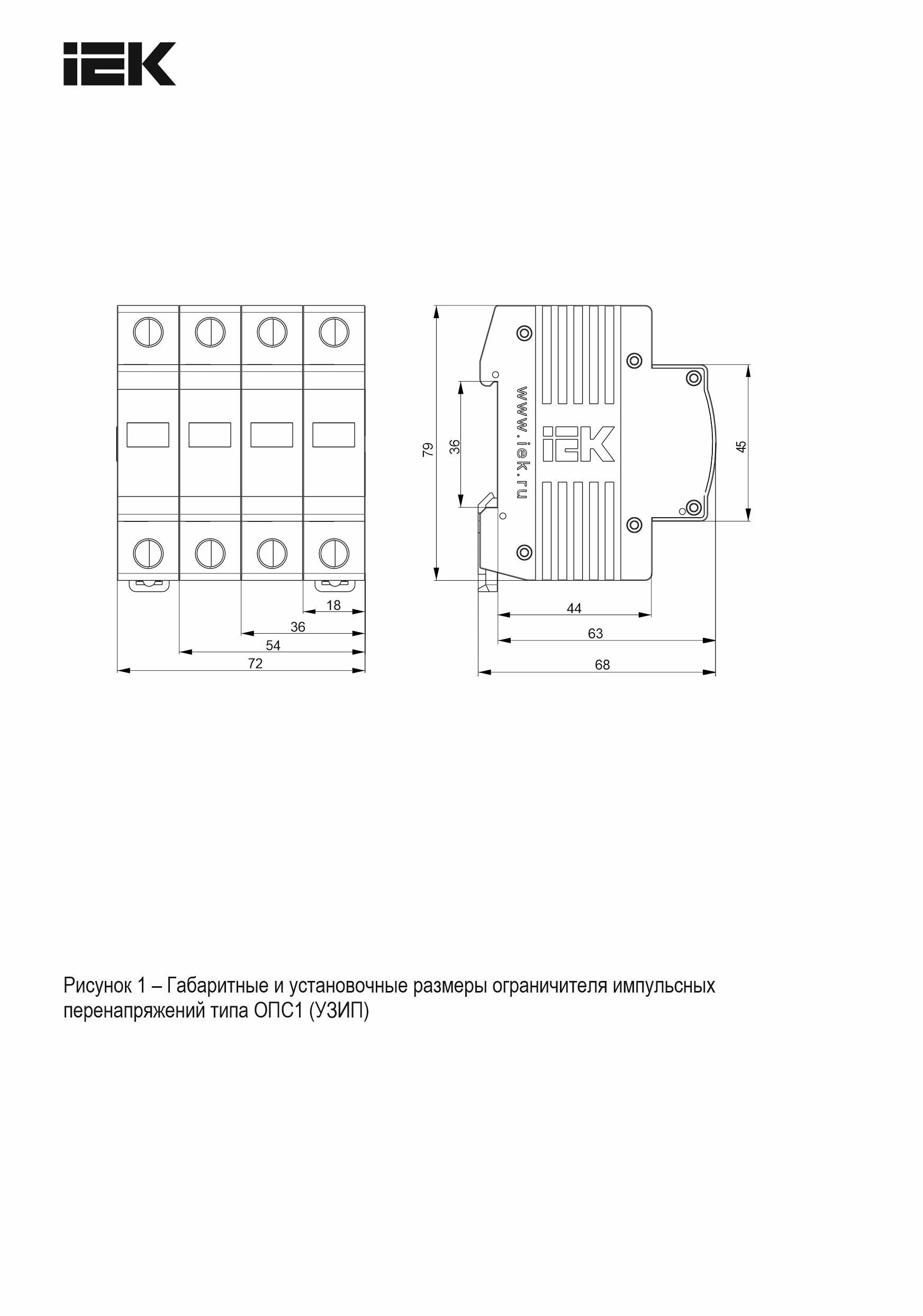

Габаритные чертежи (1)
jpg, 153.22 KB

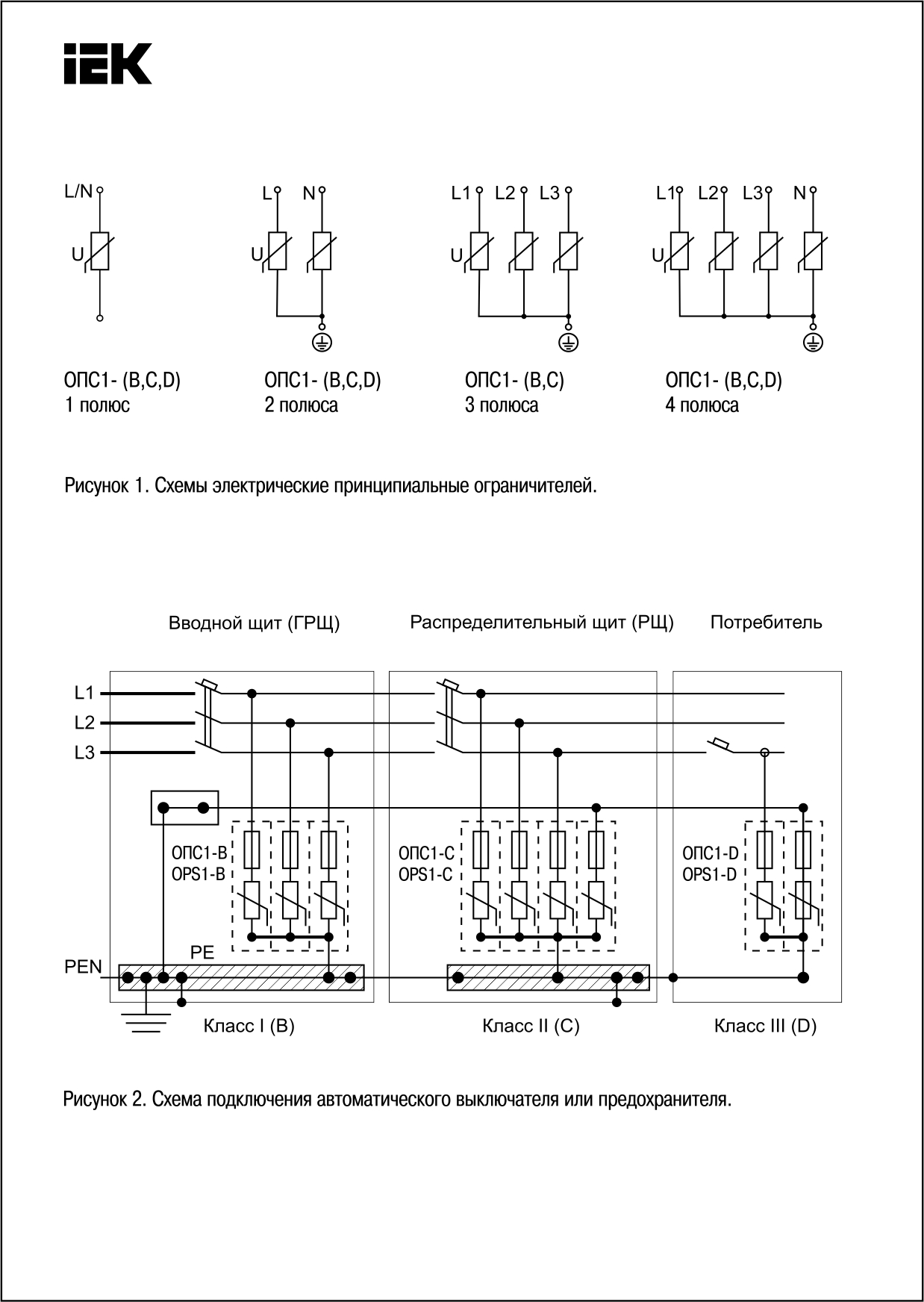

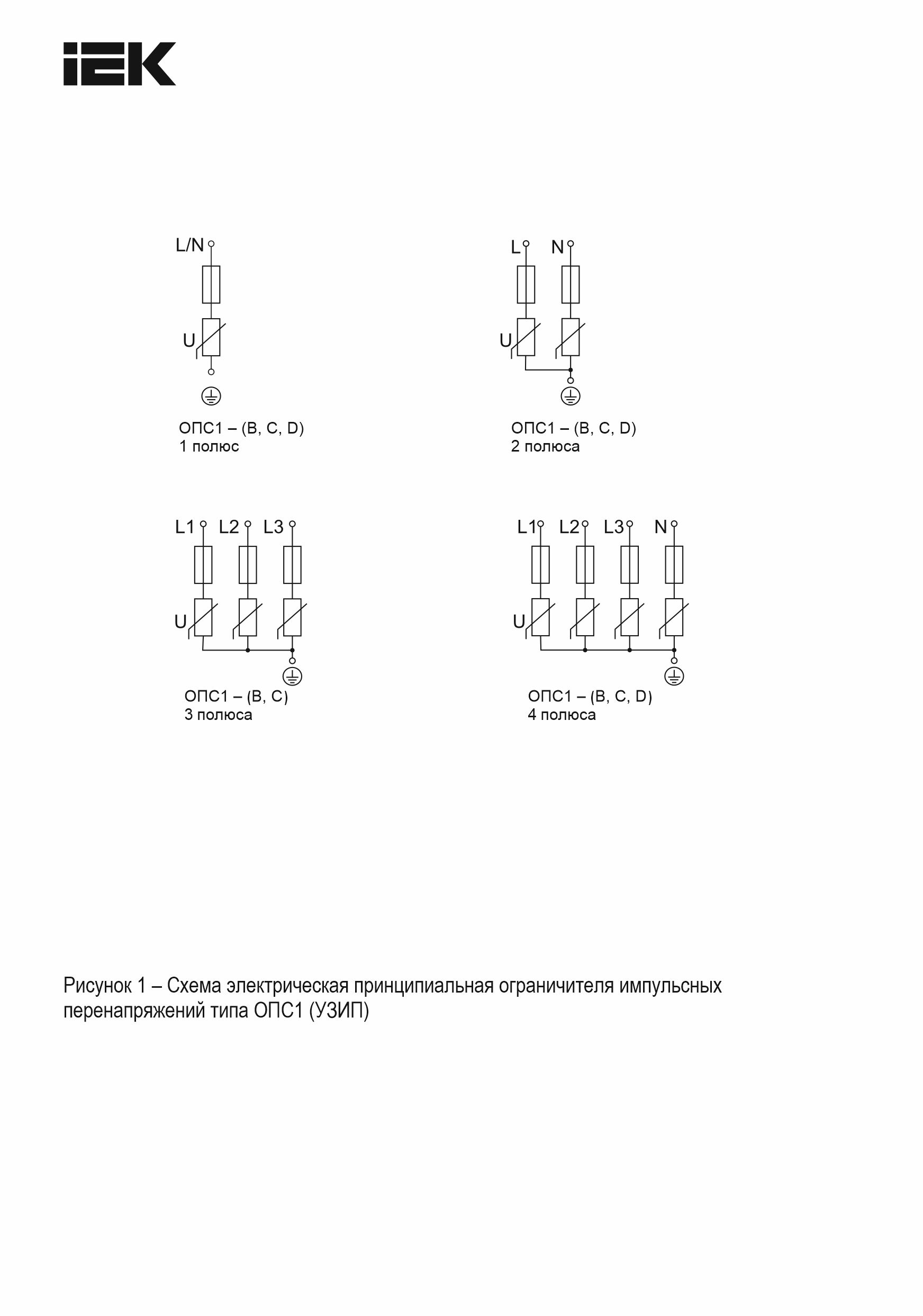

Схема подключения (2)
jpg, 125.34 KB
OPS1_passport _28052015 - СП.jpg
jpg, 2.16 MB
