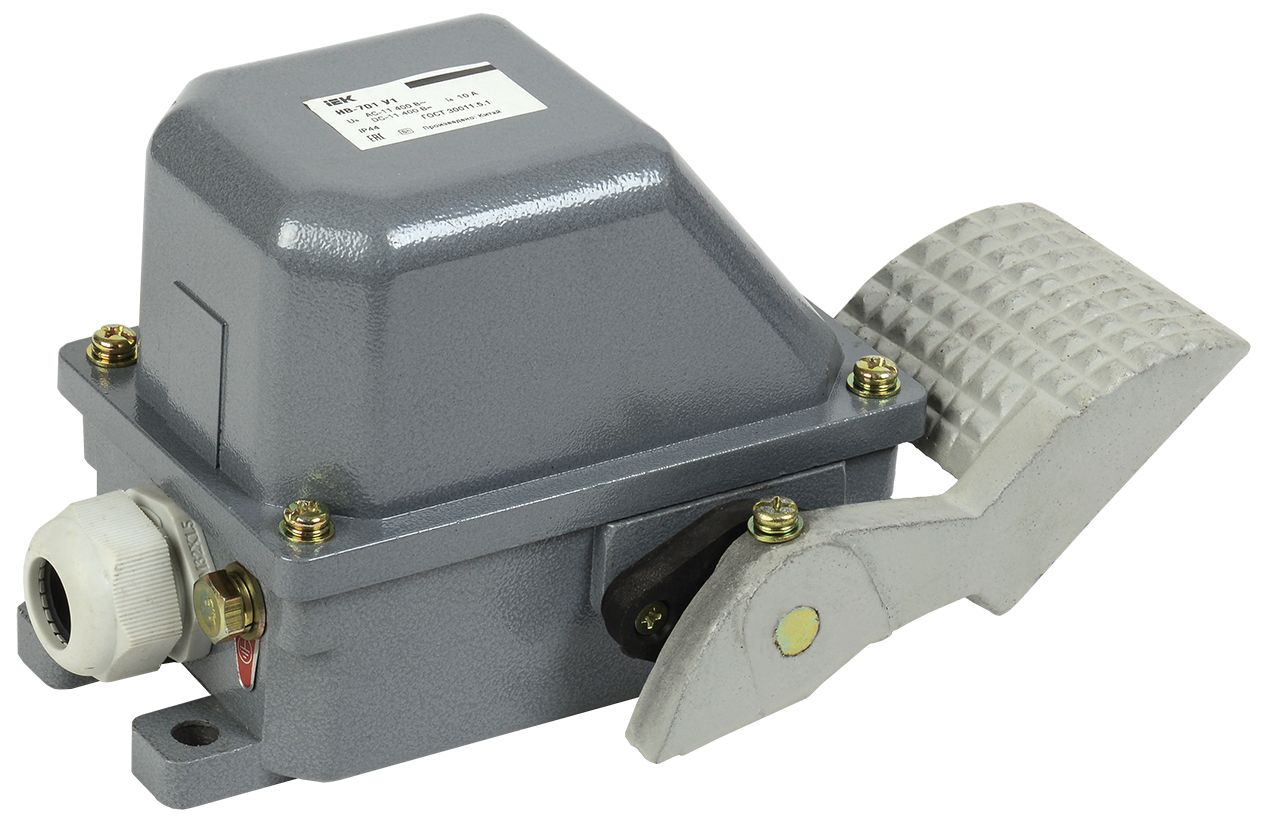

Выключатель концевой НВ-701 У1 рычаг с 1-ой педалью 10А IP44 2 эл. цепи IEK
Характеристики
Выравнивание управляющего элемента
Прочее
Высота датчика
135.0
Диаметр датчика
-
Длина датчика
142.0
Категория взрывобезопасности по газу
Нет
Категория взрывобезопасности по пыли
Нет
Кол-во норм разомкнутых - НО контактов
1
Описание
Концевые выключатели IEK предназначены для коммутации электрических цепей управления переменного и постоянного тока под воздействием управляющих упоров в определенных точках пути контролируемого объекта. Выключатели выполнены в соответствии с требованиями ГОСТ 30011.5.1.
Характеристики
| Выравнивание управляющего элемента | Прочее |
|---|---|
| Высота датчика | 135.0 |
| Диаметр датчика | - |
| Длина датчика | 142.0 |
| Категория взрывобезопасности по газу | Нет |
| Категория взрывобезопасности по пыли | Нет |
| Кол-во норм разомкнутых - НО контактов | 1 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Количество переключающих контактов | 1 |
| Корпус соотв нормам | Прочее |
| Материал корпуса | Металл |
| Номин рабочий ток Ie при AC-15 230 В | 10 |
| Подходит для функций безопасности | Да |
| Покрытие корпуса | Порошковая окраска |
| Принудительное размыкание | Нет |
| Рабочая температура окружающей среды | -40...40 |
| С индикацией состояния | Нет |
| Степень защиты - IP | IP44 |
| Тип включения или отключения | Мгновенный переключатель |
| Тип интерфейса | Нет |
| Тип подключения | Прочее |
| Тип элемента управления | Прочее |
| Функция переключения с фиксацией | Нет |
| Ширина датчика | 154.0 |
| Электронный выход | Нет |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.42764_25.pdf
pdf, 2.08 MB
ЕАЭС RU С-CN.АЯ46.В.49066_26.pdf
pdf, 2.08 MB
Паспорт (1)
KU_NV_passport_052016.pdf
pdf, 1.96 MB
Листовка (1)
Listovka_Koncevie.pdf
pdf, 967.67 KB
Габаритные чертежи (1)
KU_NV_passport_052016 - ГЧ.jpg
jpg, 2.26 MB
