Выключатель автоматический ВА88-40 3Р 800А 35кА MASTER IEK
Характеристики
Высота
280.8
Высота над уровнем моря
< 2000
Глубина
155.8
Диап регул без заде сраб расцеп короткого замык
8000
Диапазон уставки тока расцепления
800
Исполнение
Стационарное
Климатическое исполнение
УХЛ3
Описание
Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме.
Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В.
Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.
Характеристики
| Высота | 280.8 |
|---|---|
| Высота над уровнем моря | < 2000 |
| Глубина | 155.8 |
| Диап регул без заде сраб расцеп короткого замык | 8000 |
| Диапазон уставки тока расцепления | 800 |
| Исполнение | Стационарное |
| Климатическое исполнение | УХЛ3 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Кол-во вспомогат переключающих контактов | 0 |
| Количество полюсов | 3 |
| Конструкция прибора | Прочее |
| Моторный привод - дополнительно | Да |
| Моторный привод встроенный | Нет |
| Наличие электронного расцепителя | Нет |
| Номин импульсное выдерживаемое напряжение | 8 |
| Номин напряжение | 400...690 |
| Номин напряжение изоляции Ui | 800 |
| Номин откл способность Icu при 400 В 50 Гц | 35 |
| Номин продолжительный ток Iu | 800 |
| Номин раб наибольшая откл способность Ics | 26,25 |
| Номин раб напряжение | 400...690 |
| Номин ток | 800 |
| Подходит для монтажа на DIN-рейку | Нет |
| Потери энергии | 96 |
| Режим работы | Продолжительный |
| С расцеплением под напряжением | Да |
| Степень защиты - IP | IP20 |
| Степень защиты зажимов IP | IP00 |
| Температура эксплуатации | -40...60 |
| Тип изделия/компонента | Выключатель автоматический в литом корпусе |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Тип элемента управления | Тумблер |
| Частота сети | 50 |
| Ширина | 212.0 |
Документация
Скачать всю документациюСертификаты (7)
кабели.pdf
pdf, 353.16 KB
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС N RU Д-CN.РА02.В.69510_26.pdf
pdf, 985.77 KB
Паспорт (1)
SVA.001.4_VA88_Master_passp_ru-eng_11.pdf
pdf, 657.47 KB
Листовка (1)
listovka_VA88_MASTER.pdf
pdf, 2.03 MB
Преимущества (1)

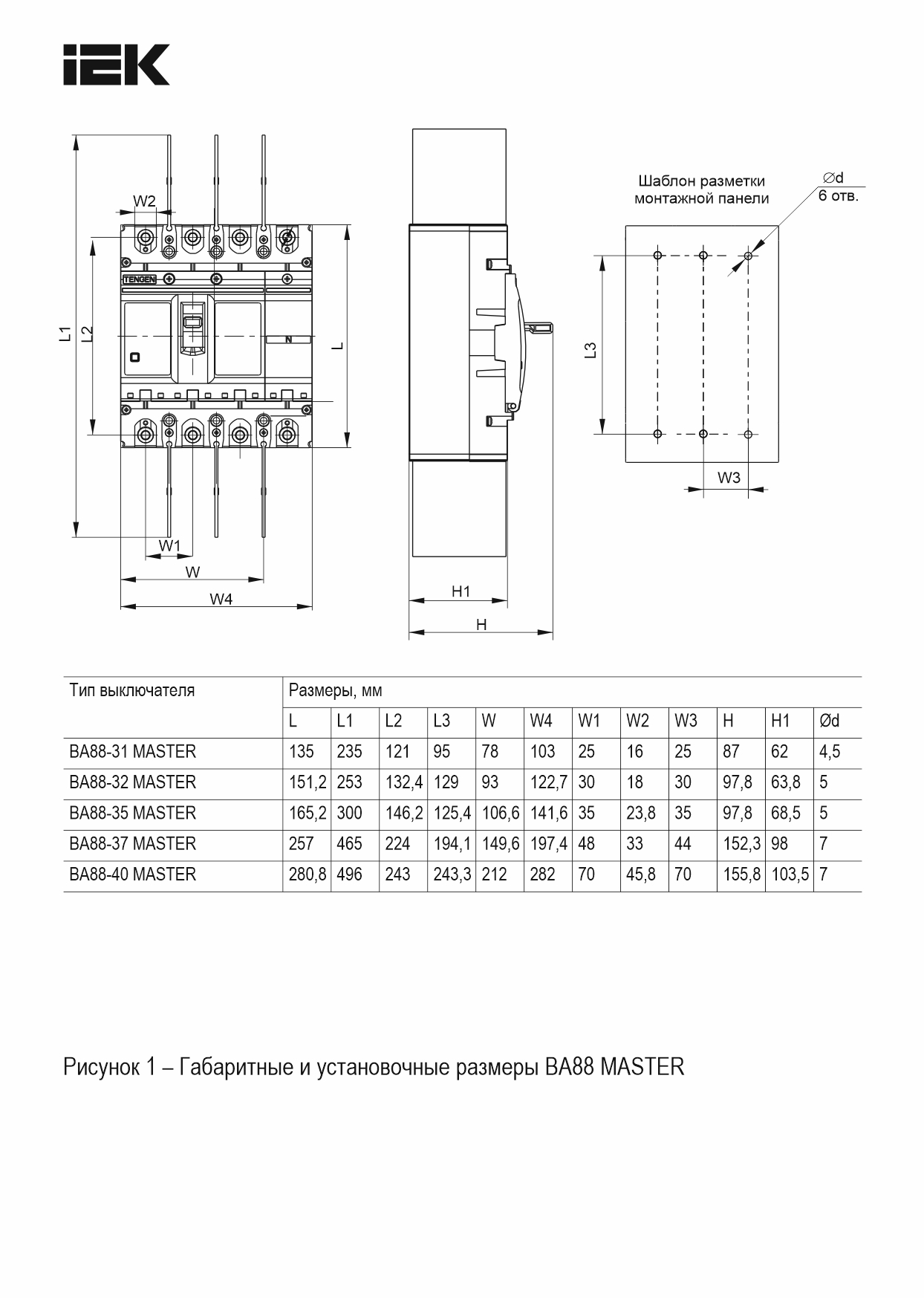

Габаритные чертежи (1)
jpg, 351.34 KB
Схема подключения (1)
jpg, 1.93 MB
