Выключатель автоматический ВА88-39 3Р 630А 35кА MASTER с электронным расцепителем IEK
Характеристики
Высота
257.0
Высота над уровнем моря
< 2000
Глубина
151.0
Диап регул без заде сраб расцеп короткого замык
2520…8820
Диапазон уставки тока расцепления
250…630
Исполнение
Стационарное
Климатическое исполнение
УХЛ3
Описание
Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме.
Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В.
Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.
Характеристики
| Высота | 257.0 |
|---|---|
| Высота над уровнем моря | < 2000 |
| Глубина | 151.0 |
| Диап регул без заде сраб расцеп короткого замык | 2520…8820 |
| Диапазон уставки тока расцепления | 250…630 |
| Исполнение | Стационарное |
| Климатическое исполнение | УХЛ3 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Кол-во вспомогат переключающих контактов | 0 |
| Количество полюсов | 3 |
| Конструкция прибора | Прочее |

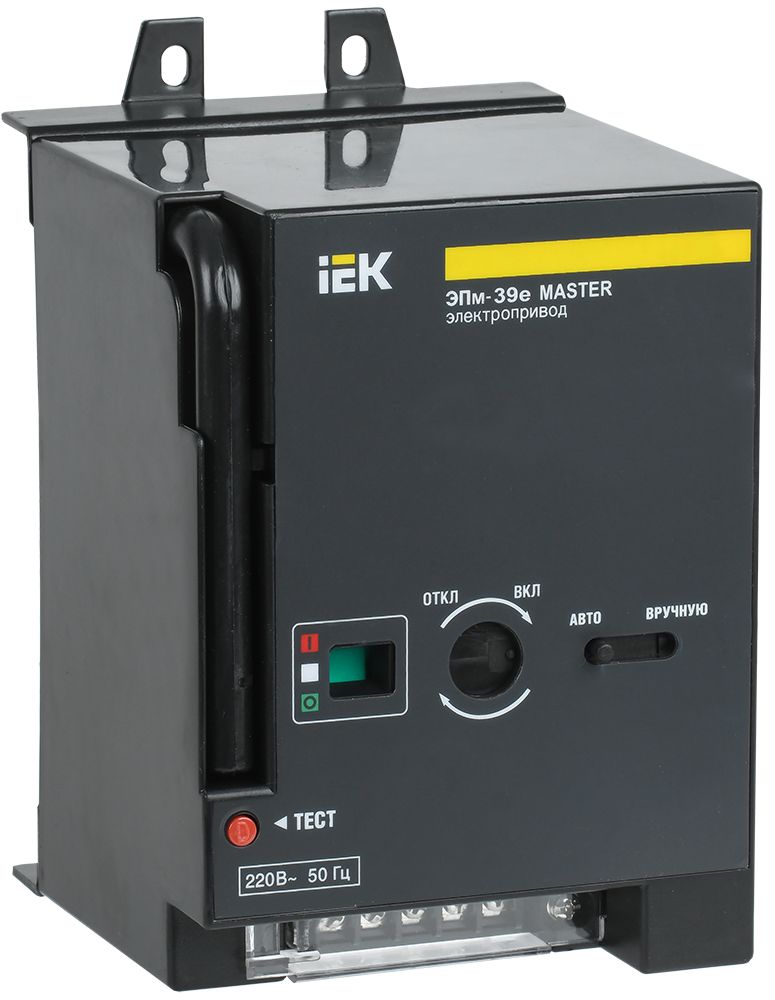

| Моторный привод - дополнительно | Да |
| Моторный привод встроенный | Нет |

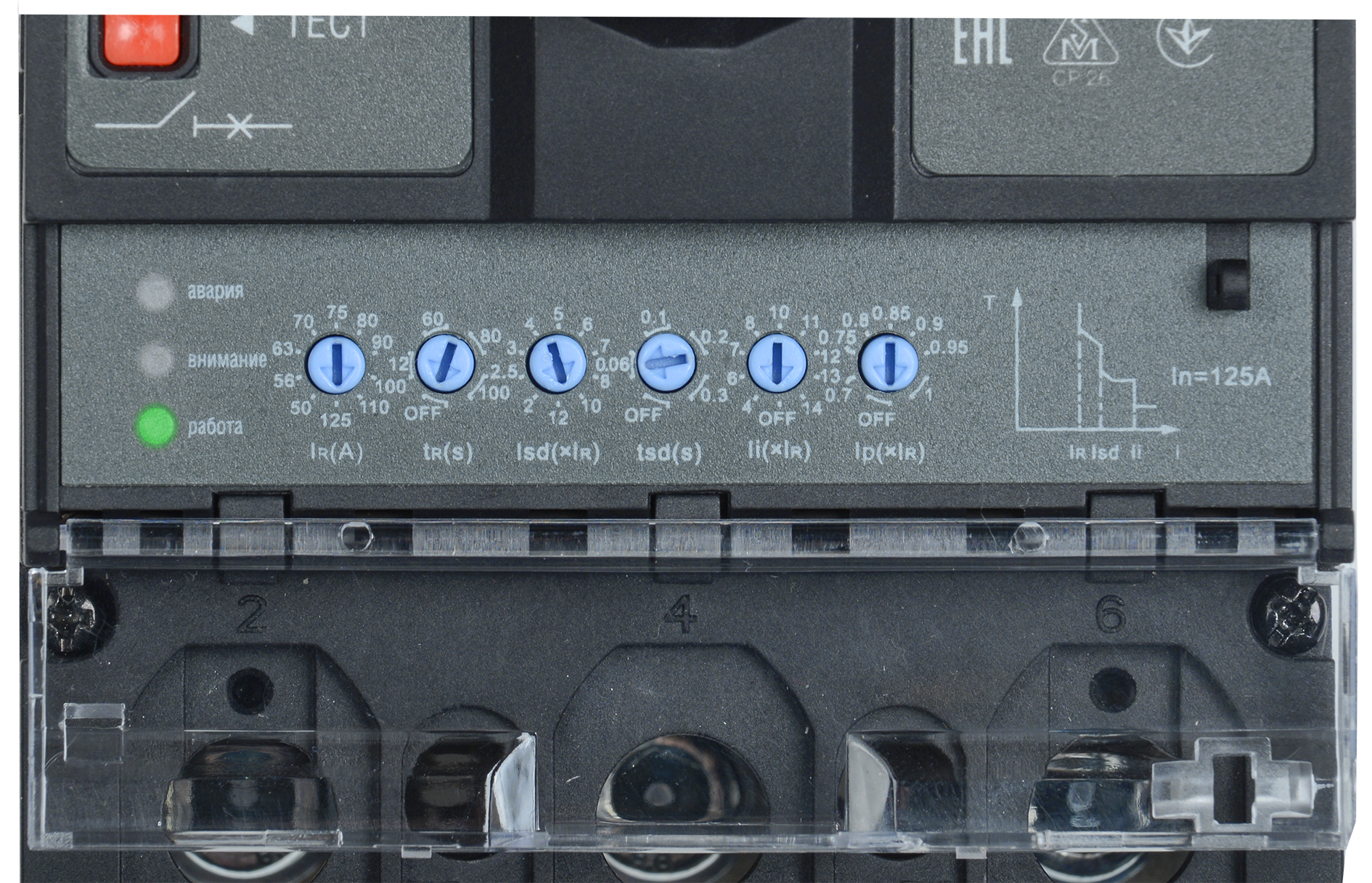

| Наличие электронного расцепителя | Да |
| Номин импульсное выдерживаемое напряжение | 8 |
| Номин напряжение | 400...690 |
| Номин напряжение изоляции Ui | 800 |
| Номин откл способность Icu при 400 В 50 Гц | 35 |
| Номин продолжительный ток Iu | 630 |
| Номин раб наибольшая откл способность Ics | 26,25 |
| Номин раб напряжение | 400...690 |
| Номин ток | 630 |
| Подходит для монтажа на DIN-рейку | Нет |
| Потери энергии | 96 |
| Режим работы | Продолжительный |
| С расцеплением под напряжением | Да |
| Степень защиты - IP | IP20 |
| Степень защиты зажимов IP | IP00 |
| Температура эксплуатации | -25...60 |
| Тип изделия/компонента | Выключатель автоматический в литом корпусе |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Тип расцепителя | Электронный |
| Тип элемента управления | Тумблер |
| Частота сети | 50 |
| Ширина | 150.0 |
Документация
Скачать всю документациюСертификаты (5)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС N RU Д-CN.РА02.В.69510_26.pdf
pdf, 985.77 KB
ЕАЭС RU С-CN.АЯ46.В.43621_25.pdf
pdf, 2.16 MB
Паспорт (1)
SVA.ER.001.4_VA88_Master_ER_passp_ru-eng_10.pdf
pdf, 812.19 KB
Листовка (1)
listovka_VA88_MASTER.pdf
pdf, 2.03 MB
Преимущества (1)
Габаритные чертежи (1)
jpg, 194.59 KB

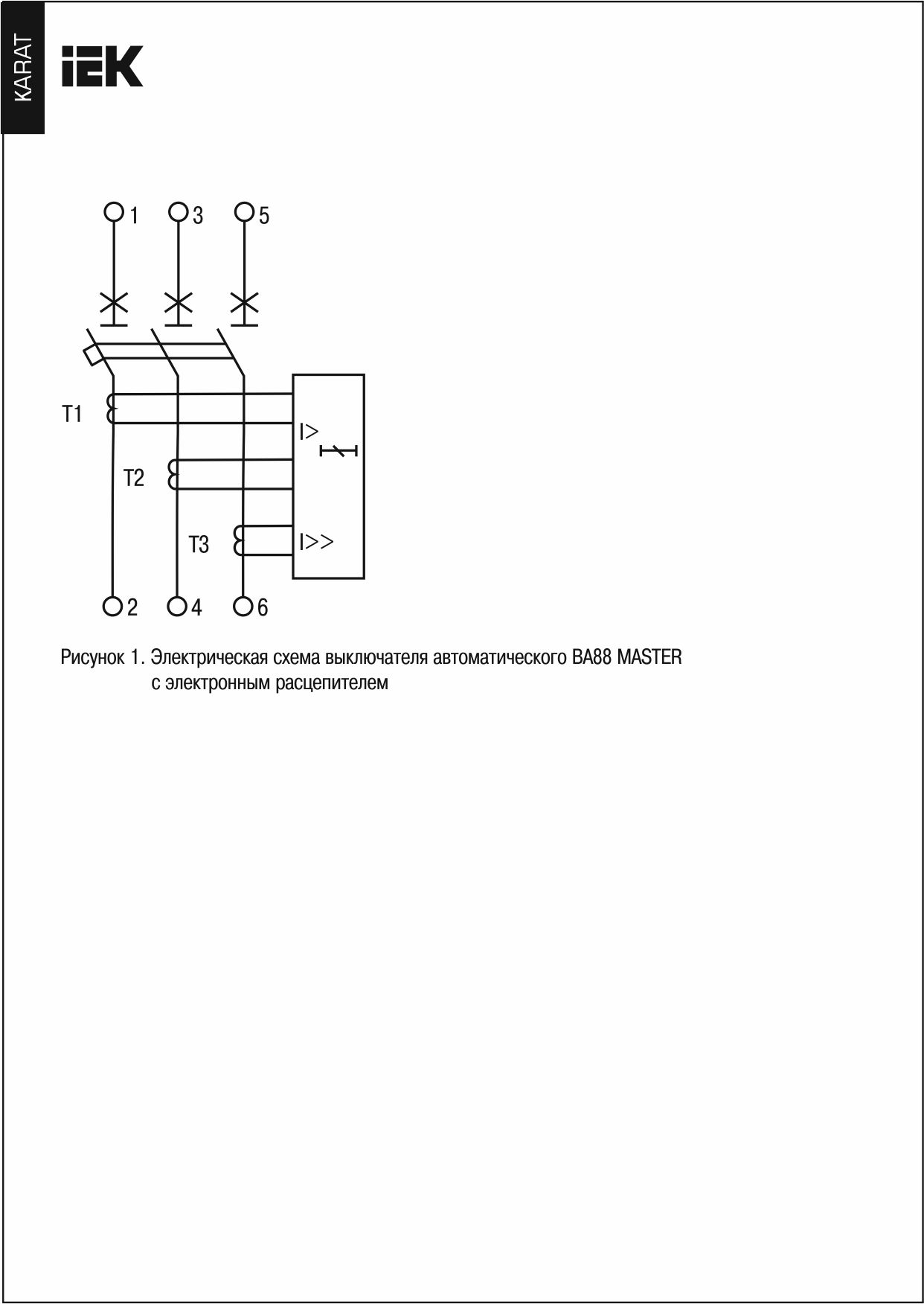

Схема подключения (1)
jpg, 84.19 KB

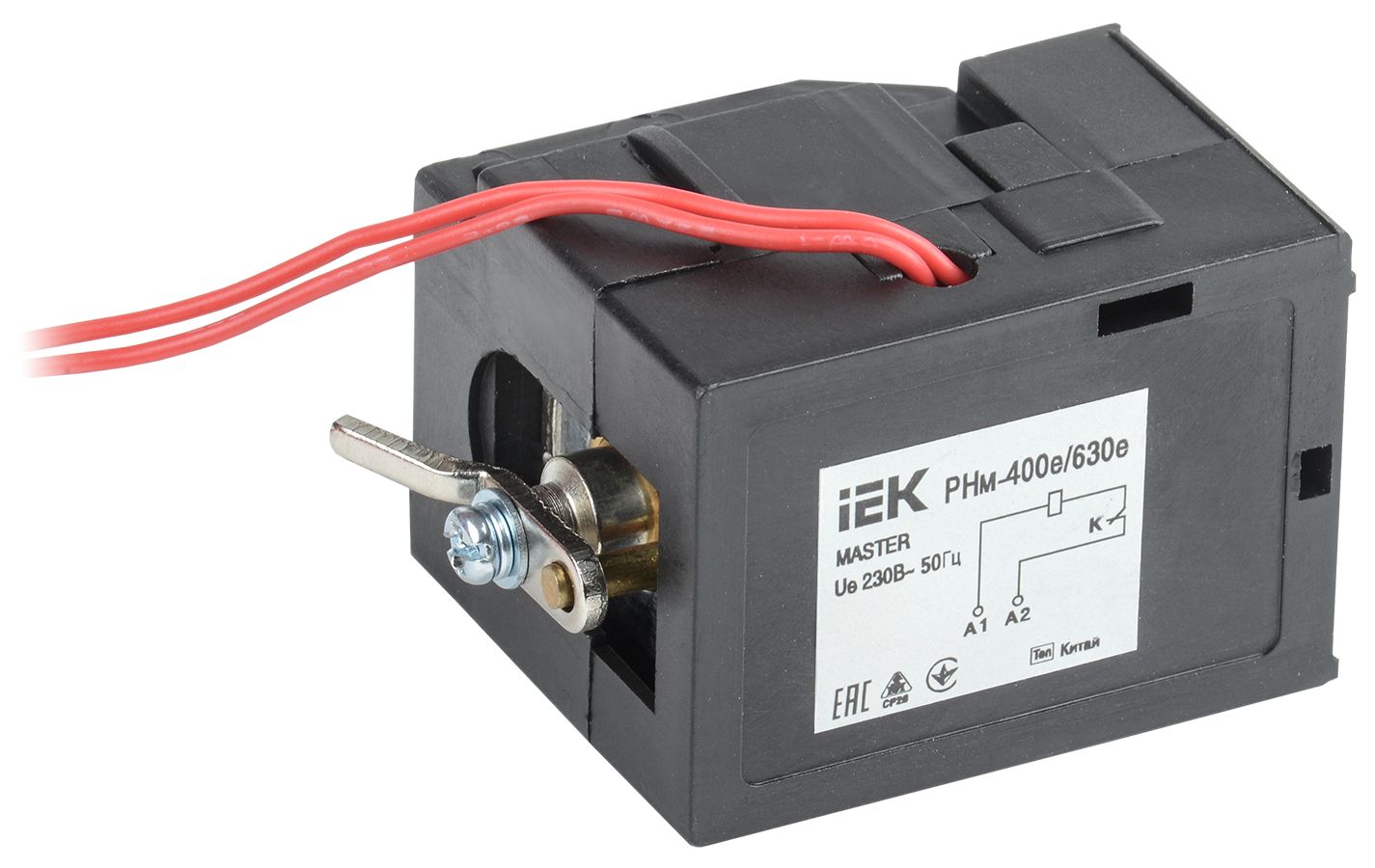

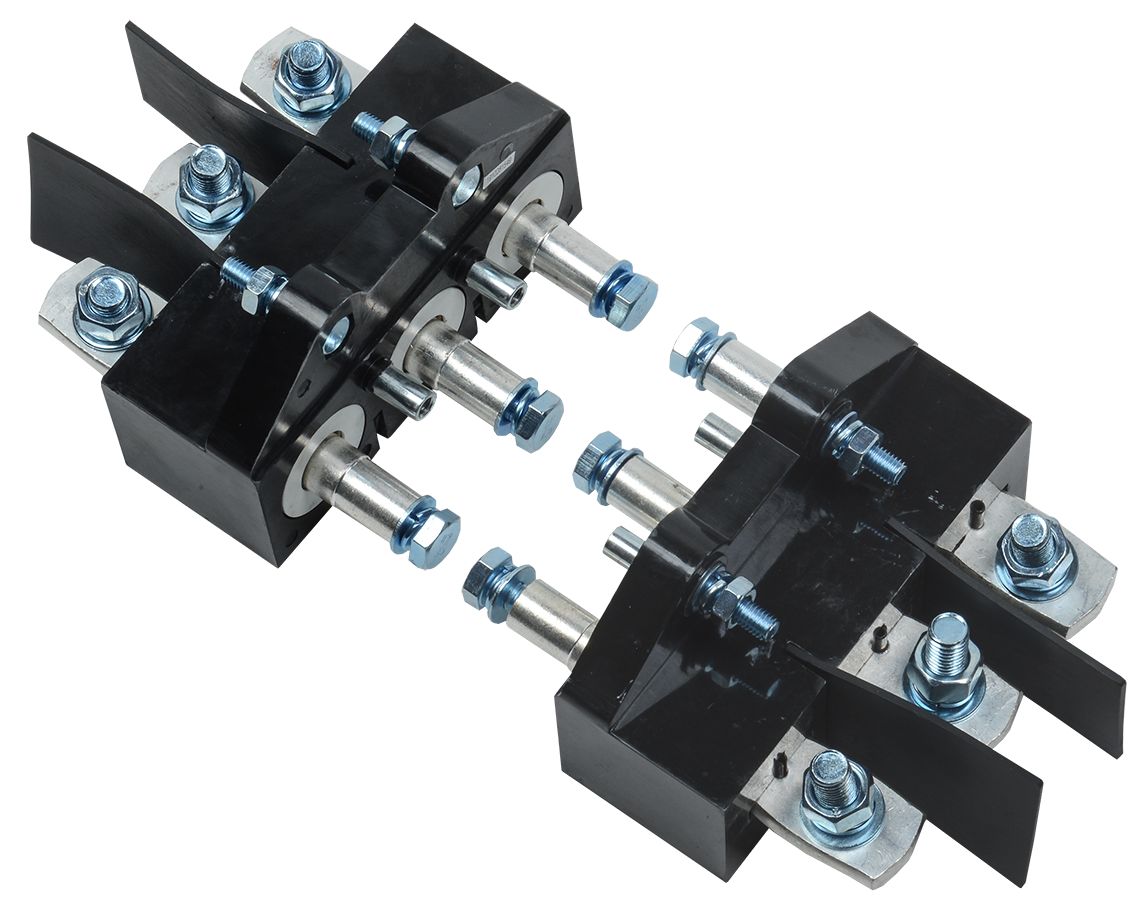

Совместимые товары
