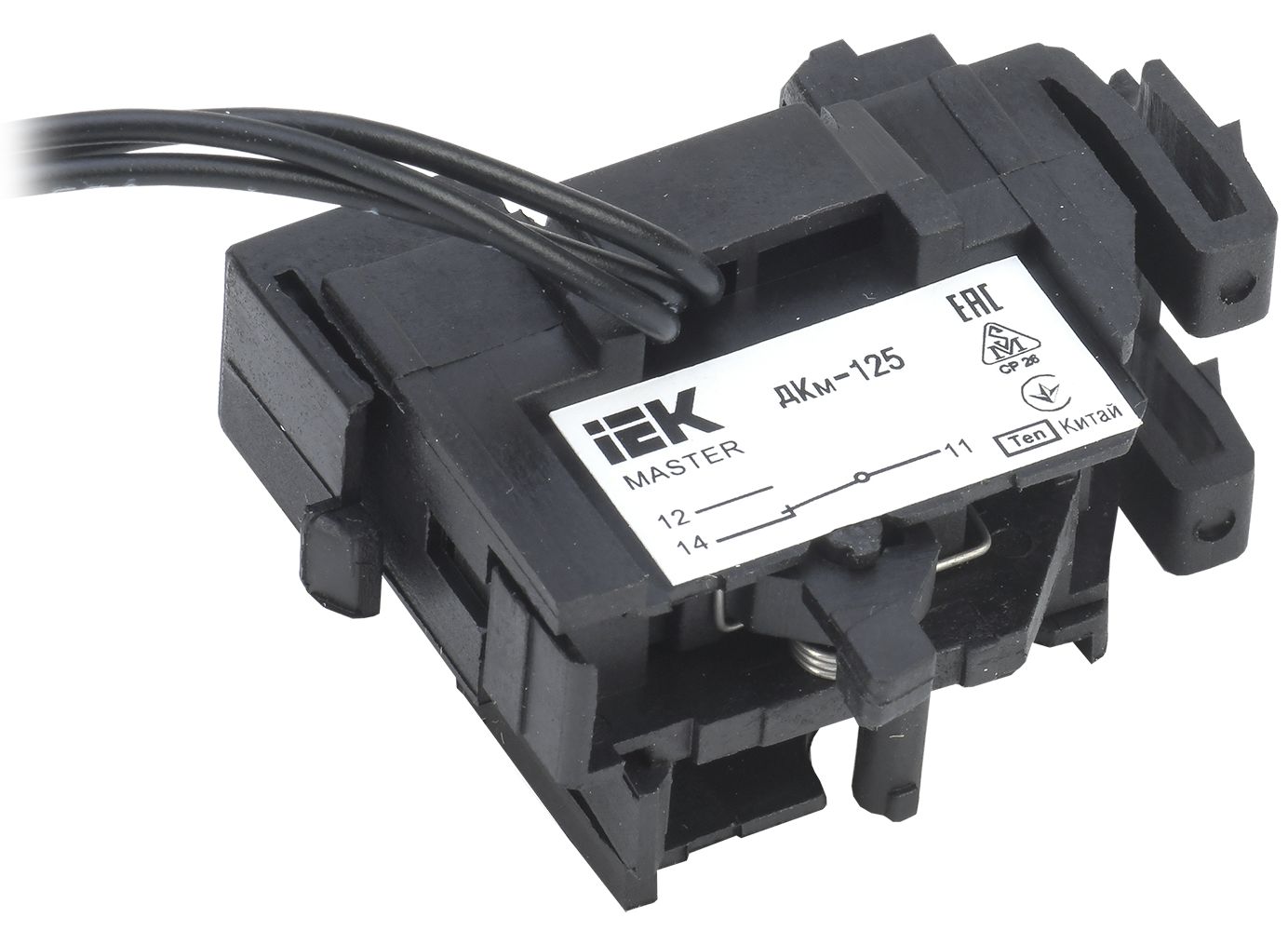

Контакт дополнительный ДКм-125 (ДКм-32) MASTER IEK
Характеристики
Высота
37.5
Глубина
48.3
Кол-во норм разомкнутых - НО контактов
1
Кол-во нормально замкнутых - НЗ контактов
1
Количество переключающих контактов
2
Номин напряжение изоляции Ui
690
Номин раб напряжение
AC: 230/400; DC: 220
Описание
Дополнительный контакт ДКм предназначен для сигнализации о положении силовых контактов автоматического выключателя ВА88 MASTER - включено или отключено.
Характеристики
| Высота | 37.5 |
|---|---|
| Глубина | 48.3 |
| Кол-во норм разомкнутых - НО контактов | 1 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Количество переключающих контактов | 2 |
| Номин напряжение изоляции Ui | 690 |
| Номин раб напряжение | AC: 230/400; DC: 220 |
| Номин рабочий ток Ie при AC-15 230 В | 0,5 |
| Номин ток AC-15 при номин раб напр 230В | 0.50 |
| Номин ток AC-15 при номин раб напр 400В | 0.50 |
| Номин ток DC-13 при номин раб напр 230В | 0.15 |
| Сечение проводника | 0,2 |
| Совместимость | ВА88 серии MASTER |
| Тип монтажа | Крепление спереди |
| Тип подключения | Винтовое соединение |
| Условн тепловой ток доп контакта | 1.0 |
| Ширина | 25.7 |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.43618_25.pdf
pdf, 2.48 MB
ЕАЭС RU С-CN.АЯ46.В.48641_26.pdf
pdf, 2.47 MB
Листовка (1)
listovka_VA88_MASTER.pdf
pdf, 2.03 MB

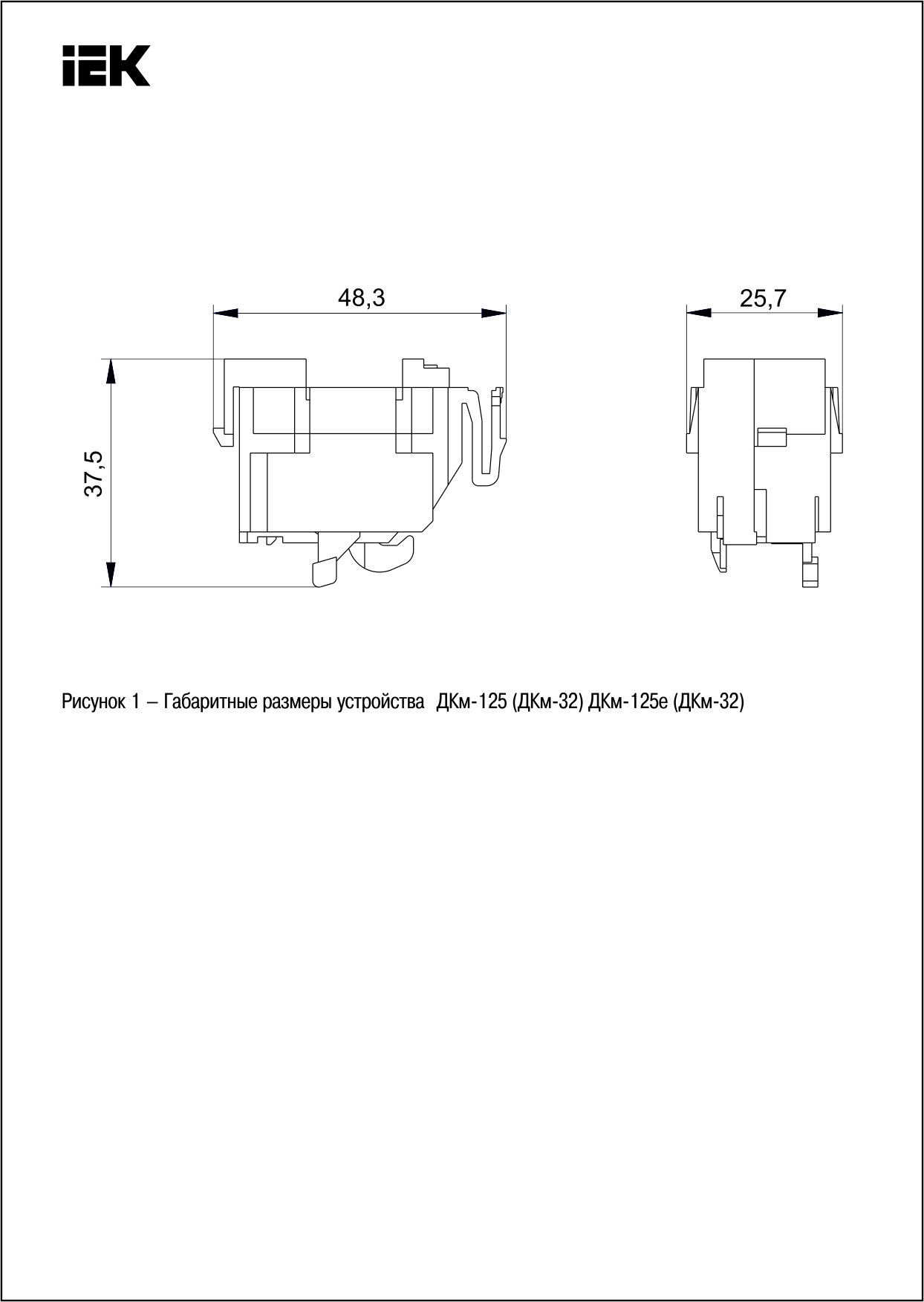

Габаритные чертежи (1)
jpg, 1.9 MB

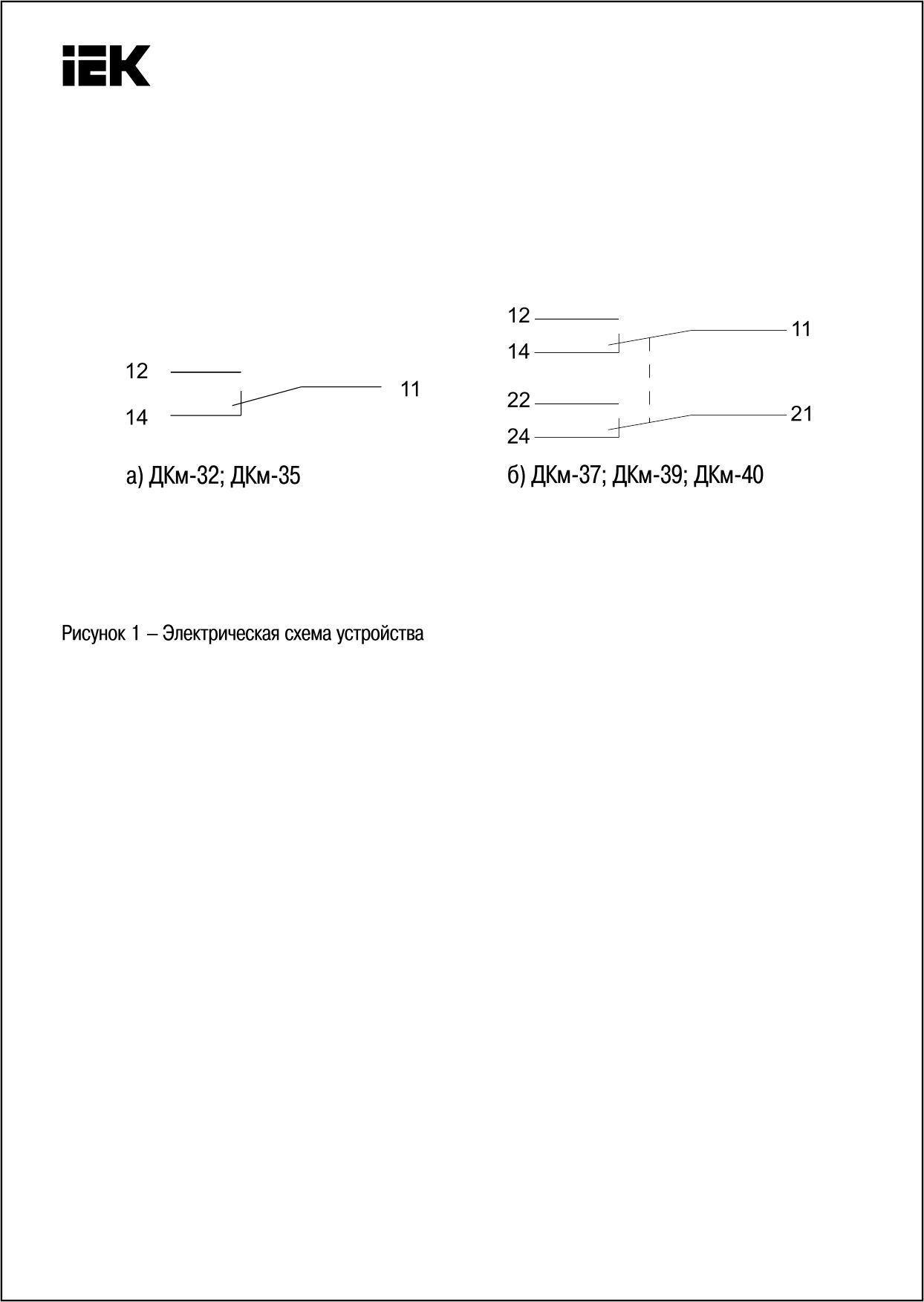

Схема подключения (1)
jpg, 1.88 MB
