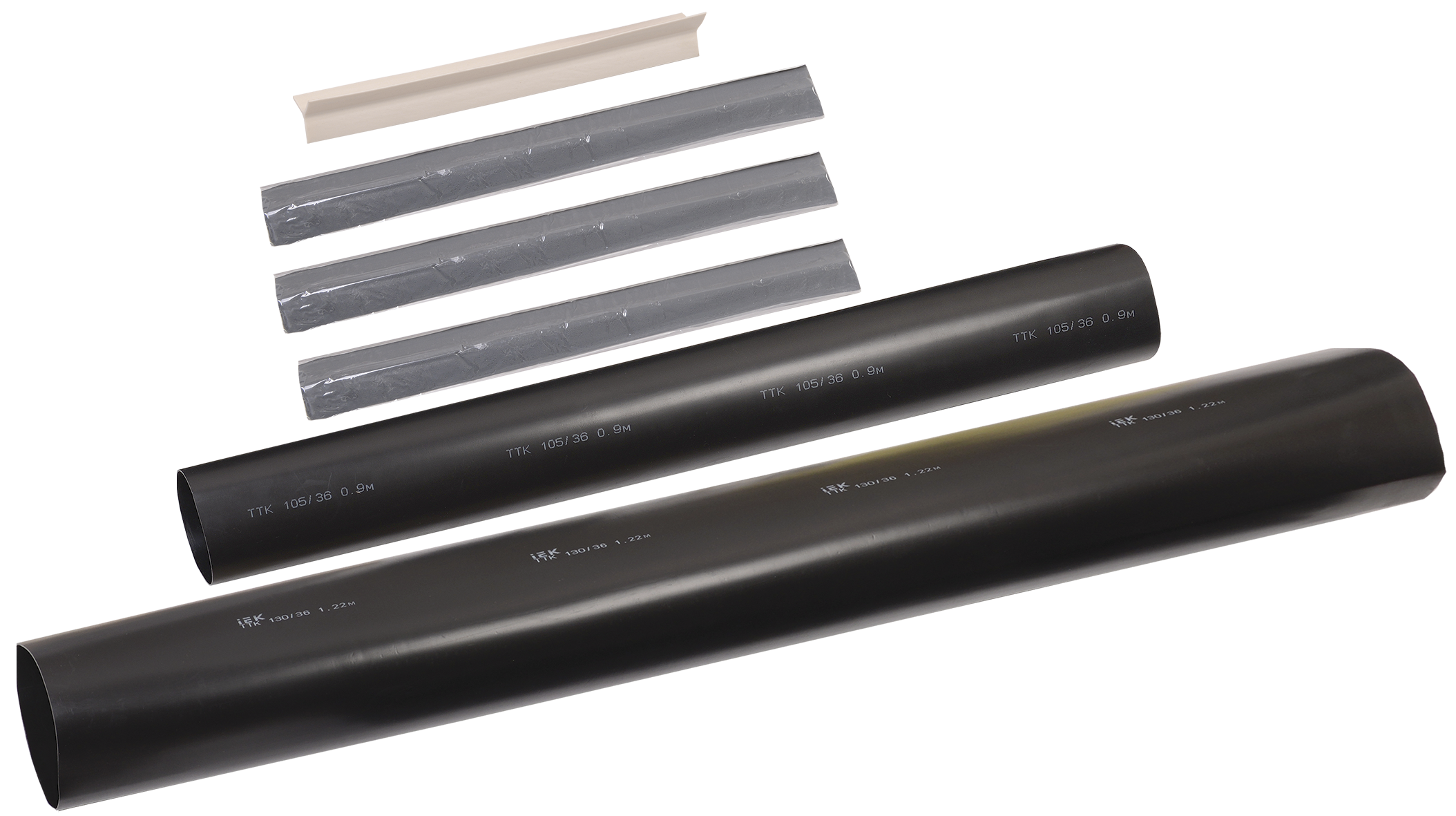

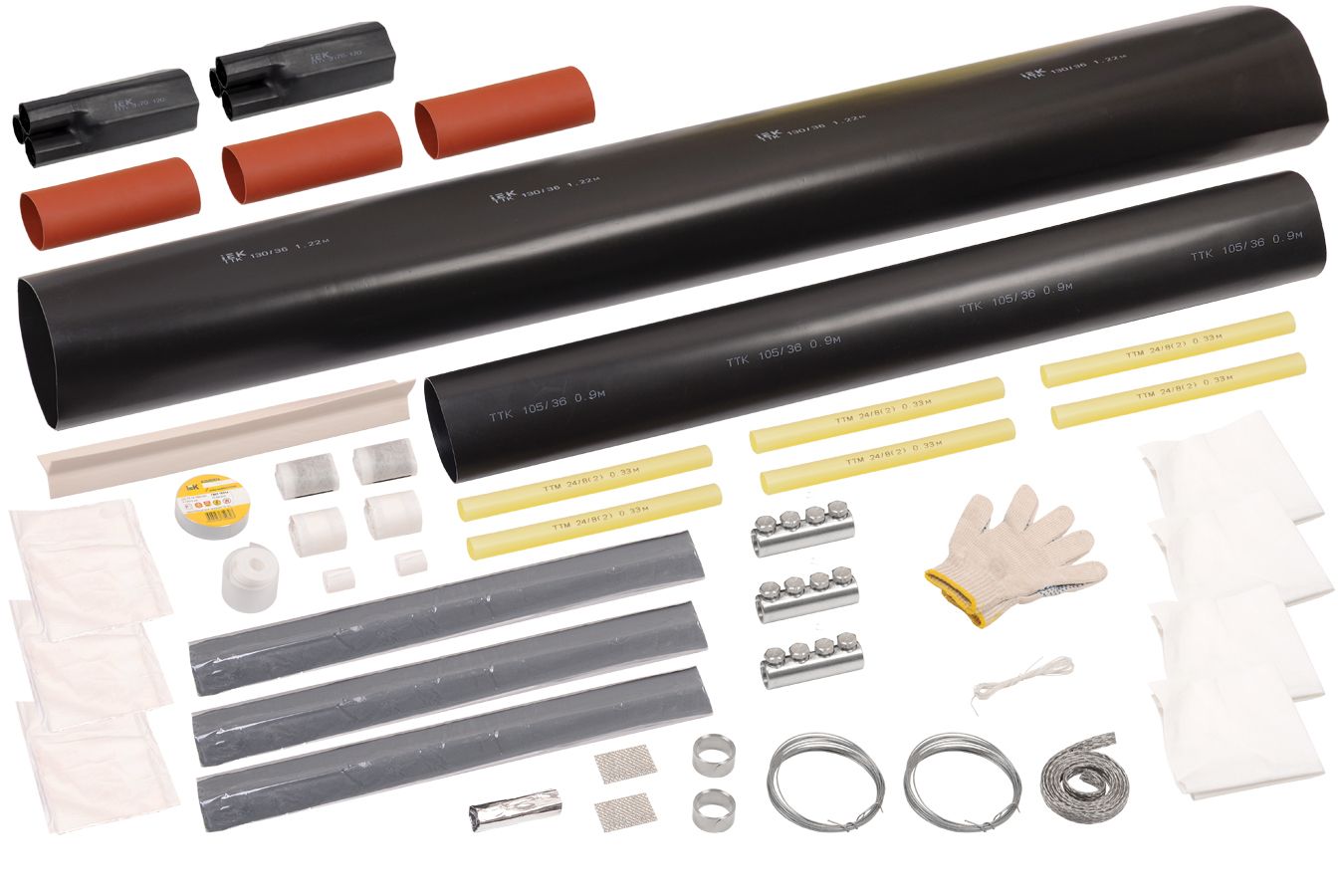

Муфта кабельная Стт(тп)-10 3х150/240 с/г ППД бумажная изоляция IEK
Характеристики
Аксессуары для подключения (в комплекте)
Винтовой соединитель со срывной головкой
Диапазон напряжения
6/10 кВ
Диапазон рабочих температур
-45...+50
Для соед кабелей с бумажной и пластиковой изоляцией
Да
Количество проводов
3
Комплектация
С термоус трубками и перчаткой
Коэффициент усадки
3:1
Описание
Муфты кабельные соединительные внутренней и наружной установки марки Стт(тп)-10 предназначены для соединения трехжильных силовых кабелей с бумажной изоляцией с бронёй и без брони на напряжение до 10 кВ переменного тока частотой 50 Гц.
Муфты предназначены для монтажа на кабелях типа ААГ-10, ААШв-10, ААБл-10, ААПл-10, АСГ-10, АСБлШв-10 их аналогов и модификаций.
Характеристики
| Аксессуары для подключения (в комплекте) | Винтовой соединитель со срывной головкой |
|---|---|
| Диапазон напряжения | 6/10 кВ |
| Диапазон рабочих температур | -45...+50 |
| Для соед кабелей с бумажной и пластиковой изоляцией | Да |
| Количество проводов | 3 |
| Комплектация | С термоус трубками и перчаткой |
| Коэффициент усадки | 3:1 |
| Крепление шины заземления к кабелю | Пружины постоян давления |
| Материал | Термоусаживаемый полимер |
| Мин температура полной усадки | 120 |
| Модель или исполнение | Термоусадка |
| Наличие брони в кабеле | Да |
| Номин напряжение | 10 |
| Номин поперечное сечение проводника | 150...240 |
| Номинальное напряжение U0/U (Um) | 6/10 (12) кВ |
| Подходит для | Прочее |
| С винтовыми разъемами | Да |
| С концентрическим экранированием | Нет |
| Свободный от галогенов | Да |
| Тип изоляционного материала | Бумажно-пропитанная |
| Тип соединителей | Со срывным болтом |
| Тип установки | Внутренняя и наружная |
| Утверждена горнодобывающим промышленным сектором | Нет |
| Химически и UV-стойкий | Да |
Документация
Скачать всю документациюСертификаты (2)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
Паспорт (1)
Stt(tp)-10_np_uzel_passport.pdf
pdf, 7.13 MB
