Шина соединительная типа PIN (штырь) 63A 108 модулей для дифференциальных автоматов АВДТ32МL (1м) IEK
Характеристики
Высота
21,8
Гибкий
Нет
Длина
1000
Количество полюсов
2
Луженый
Нет
Модель или исполнение
Прочее
Номин ток In
63
Описание
Обеспечивают удобное и быстрое соединение групп дифференциальных автоматических выключателей серии АВДТ32М со смещенным расположением вводных клемм. Шины, рассчитанные на номинальный ток 63 А, могут быть использованы с номинальным током 100 А, если вводной автомат подключать по центру.
Шина для АВДТ32М на 108 модулей имеет выводы PIN через каждые 9мм (схема расположения модулей 1/2+1/2).
Характеристики
| Высота | 21,8 |
|---|---|
| Гибкий | Нет |
| Длина | 1000 |
| Количество полюсов | 2 |
| Луженый | Нет |
| Модель или исполнение | Прочее |
| Номин ток In | 63 |
| Поперечное сечение жилы | 182 |
| С уплотнительным кольцом | Нет |
| Ширина | 22,3 |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.42578_25.pdf
pdf, 1.13 MB
ЕАЭС RU С-CN.АЯ46.В.49169_26.pdf
pdf, 1.15 MB
Паспорт (1)
Busbars_PIN_FORK_passport_8.pdf
pdf, 2.09 MB
Листовка (1)
listovka_Shiny_soedinitelnye_dlya_AVDT32M.pdf
pdf, 1.96 MB

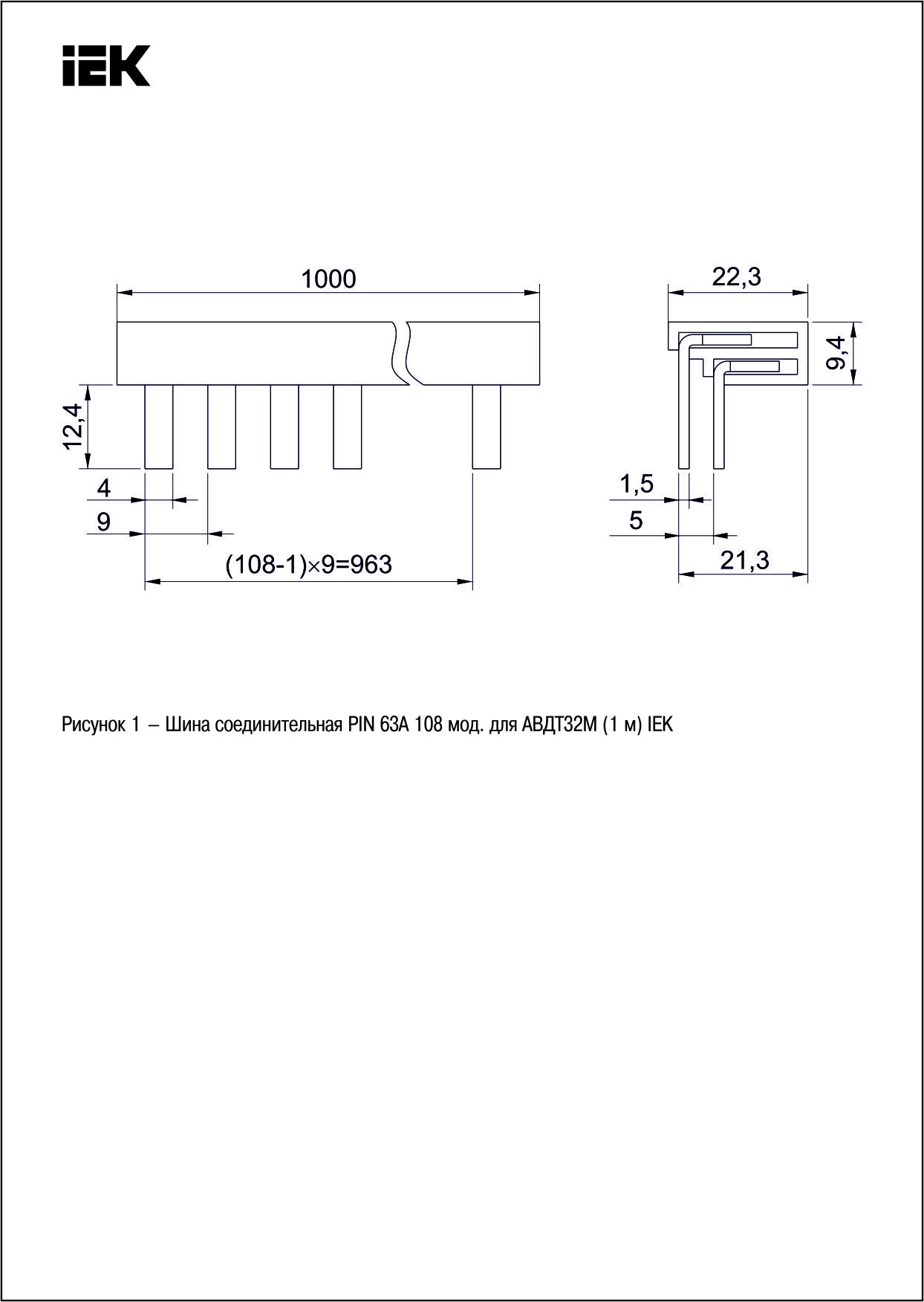

Габаритные чертежи (1)
jpg, 1.98 MB
