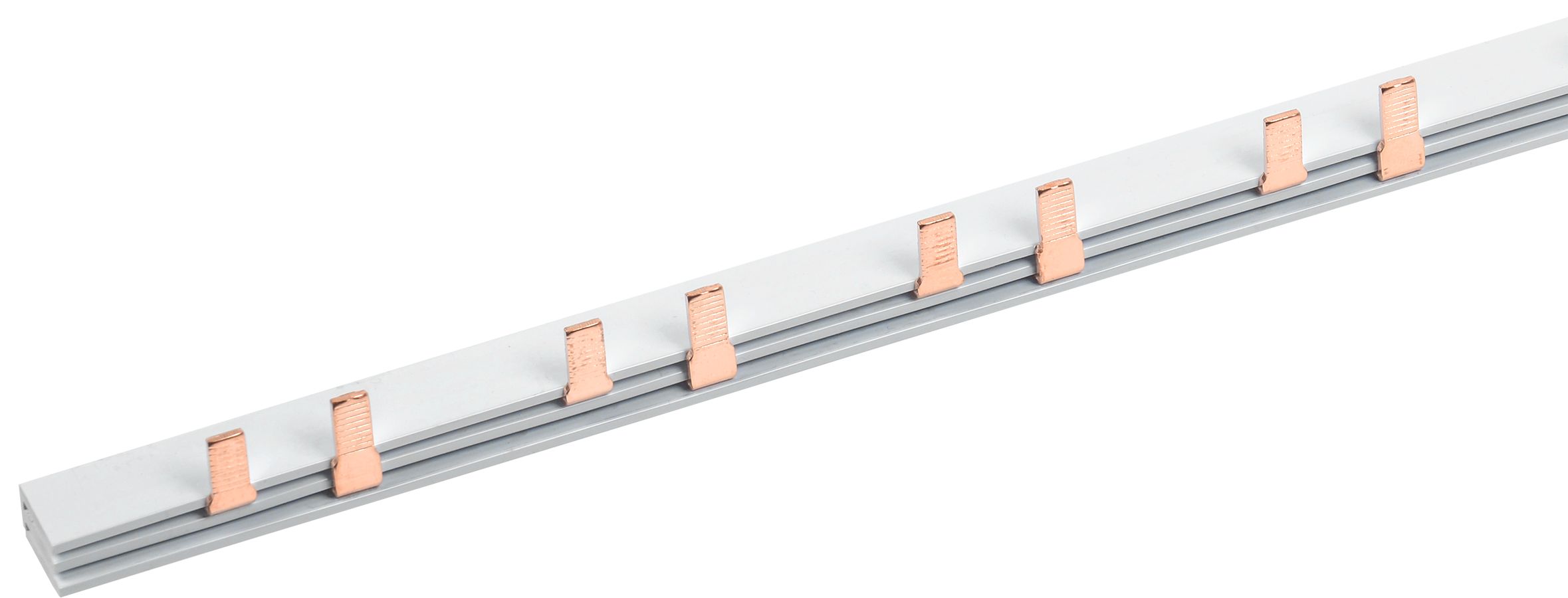

Шина соединительная типа PIN (штырь) 63A 36 модулей для дифференциальных автоматов АД12 (1м) IEK
Характеристики
Высота
20,7
Гибкий
Нет
Длина
1000
Количество полюсов
2
Луженый
Нет
Модель или исполнение
Прочее
Номин ток In
63
Описание
Обеспечивают удобное и быстрое соединение групп дифференциальных автоматических выключателей серии АД12. Шины, рассчитанные на номинальный ток 63 А, могут быть использованы с номинальным током 100 А, если вводной автомат подключать по центру.
Шина для АД12 на 36 модулей имеет по 2 вывода PIN расположенные через 18мм, повторяющиеся через каждый третий модуль (схема расположения модулей 1+1+0).
Характеристики
| Высота | 20,7 |
|---|---|
| Гибкий | Нет |
| Длина | 1000 |
| Количество полюсов | 2 |
| Луженый | Нет |
| Модель или исполнение | Прочее |
| Номин ток In | 63 |
| Поперечное сечение жилы | 182 |
| С уплотнительным кольцом | Нет |
| Ширина | 18 |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.42578_25.pdf
pdf, 1.13 MB
ЕАЭС RU С-CN.АЯ46.В.49169_26.pdf
pdf, 1.15 MB
Паспорт (1)
Busbars_PIN_FORK_passport_8.pdf
pdf, 2.09 MB
Листовка (1)
listovka_Shiny_soedinitelnye_dlya_AD12.pdf
pdf, 1.72 MB

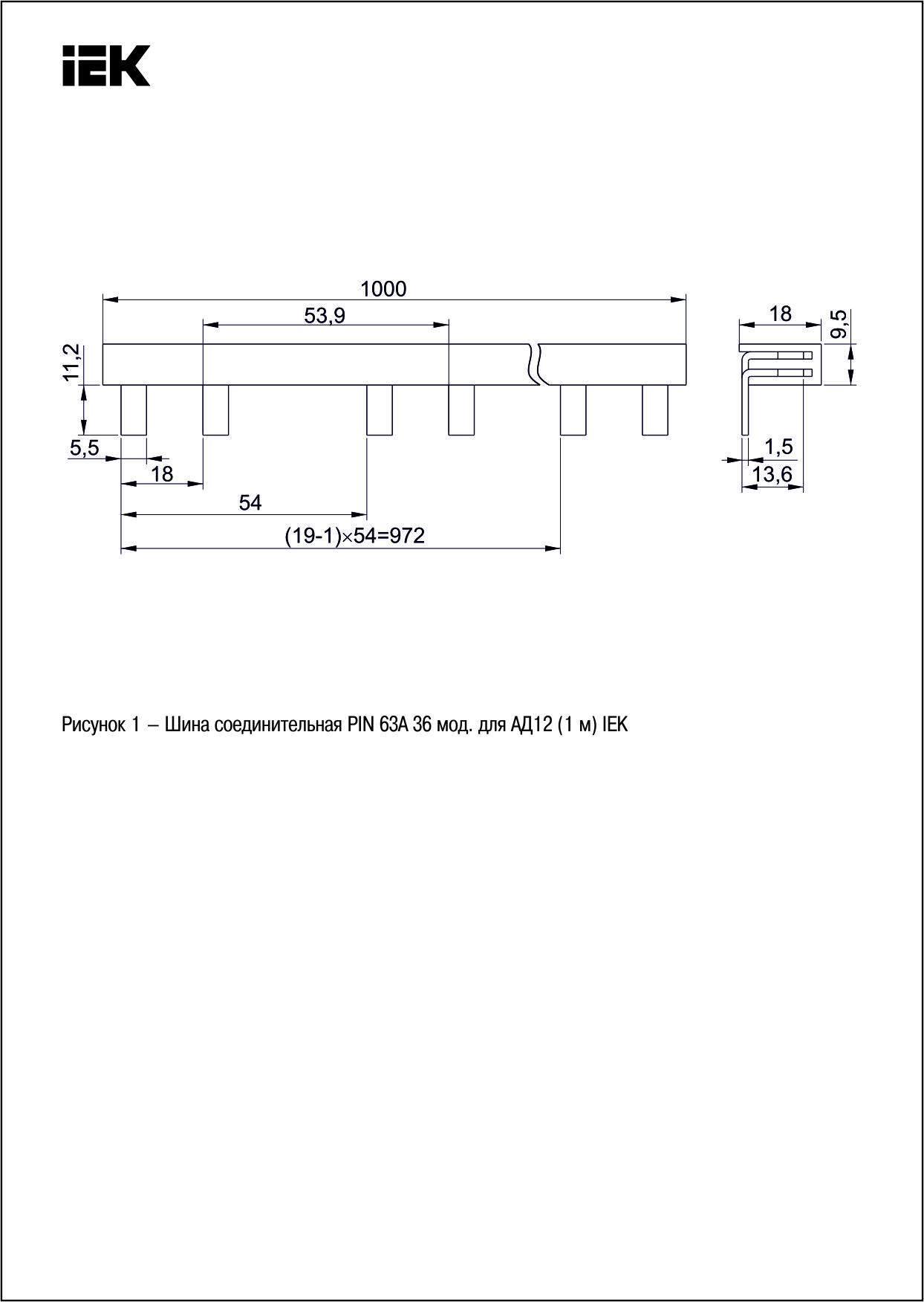

Габаритные чертежи (1)
jpg, 1.96 MB
