Блок аварийного питания БАП40-3,0 для LED IEK
Характеристики
Время переключения в аварийн режим
> 0,3
Время работы в аварийном режиме
3,0
Выходное напряжение
10...90
Габаритные размеры ВхДхШ аккум батареи
154х22х21,3
Габаритные размеры блока ДхШхВ
157х30,4х21
Диапазон рабочих температур
0...45
Емкость аккумуляторной батареи
1.5
Описание

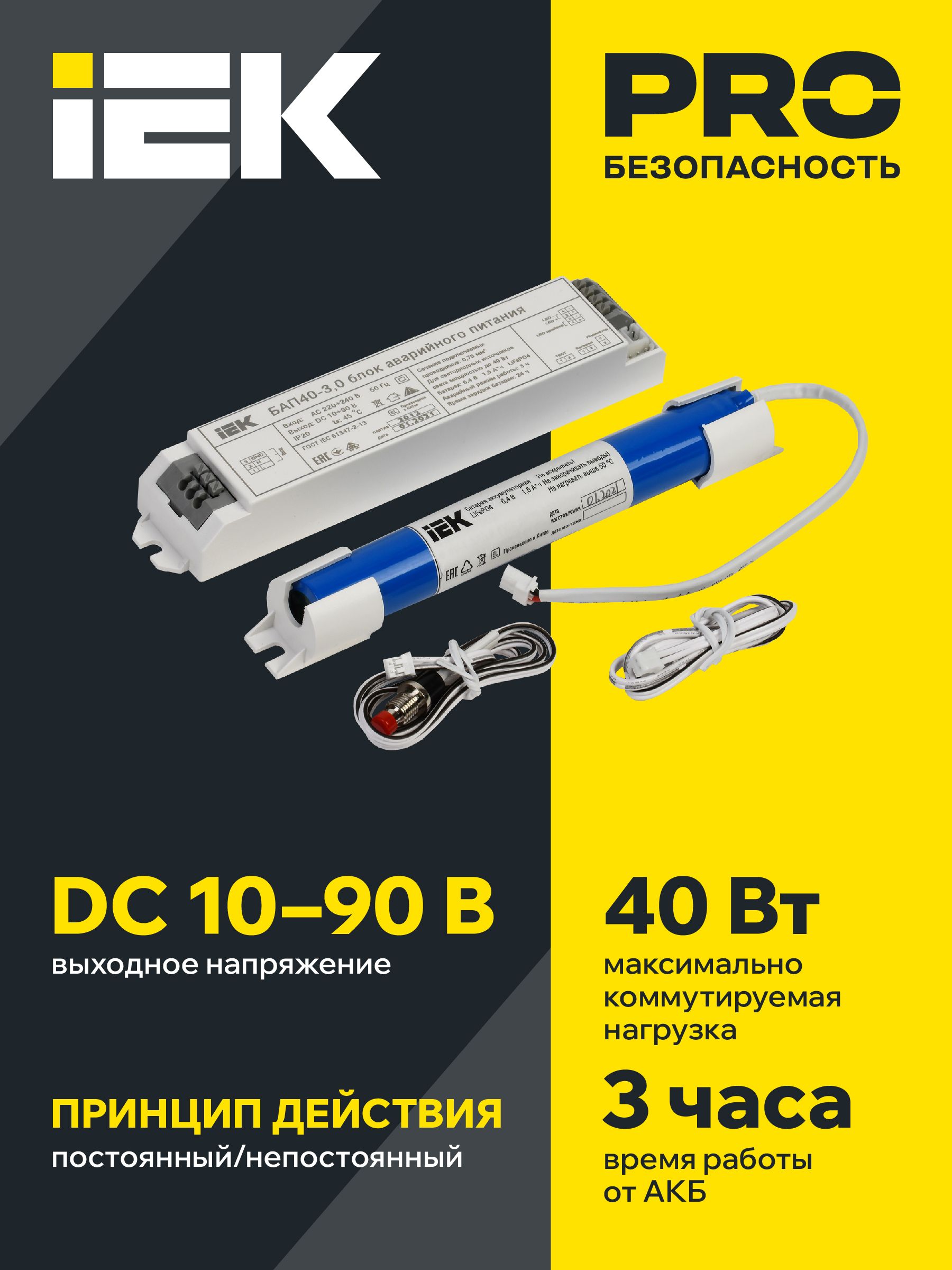

Блок аварийного питания (БАП) предназначен для обеспечения бесперебойного освещения помещений светодиодными светильниками в случае непредвиденного отключения сети 230В. Обязательным условием является наличие доступа к драйверу, а также входное напряжение светодиодного модуля должно находиться в рабочем диапазоне выходных напряжений БАП 10-90В. Блок аварийного питания IEK состоит из электронного пускорегулирующего аппарата (конвертера), герметичной литий-железо-фосфатной батареи, светодиодного индикатора наличия сети и подзарядки аккумулятора с кнопкой "ТЕСТ".
Характеристики
| Время переключения в аварийн режим | > 0,3 |
|---|---|
| Время работы в аварийном режиме | 3,0 |
| Выходное напряжение | 10...90 |
| Габаритные размеры ВхДхШ аккум батареи | 154х22х21,3 |

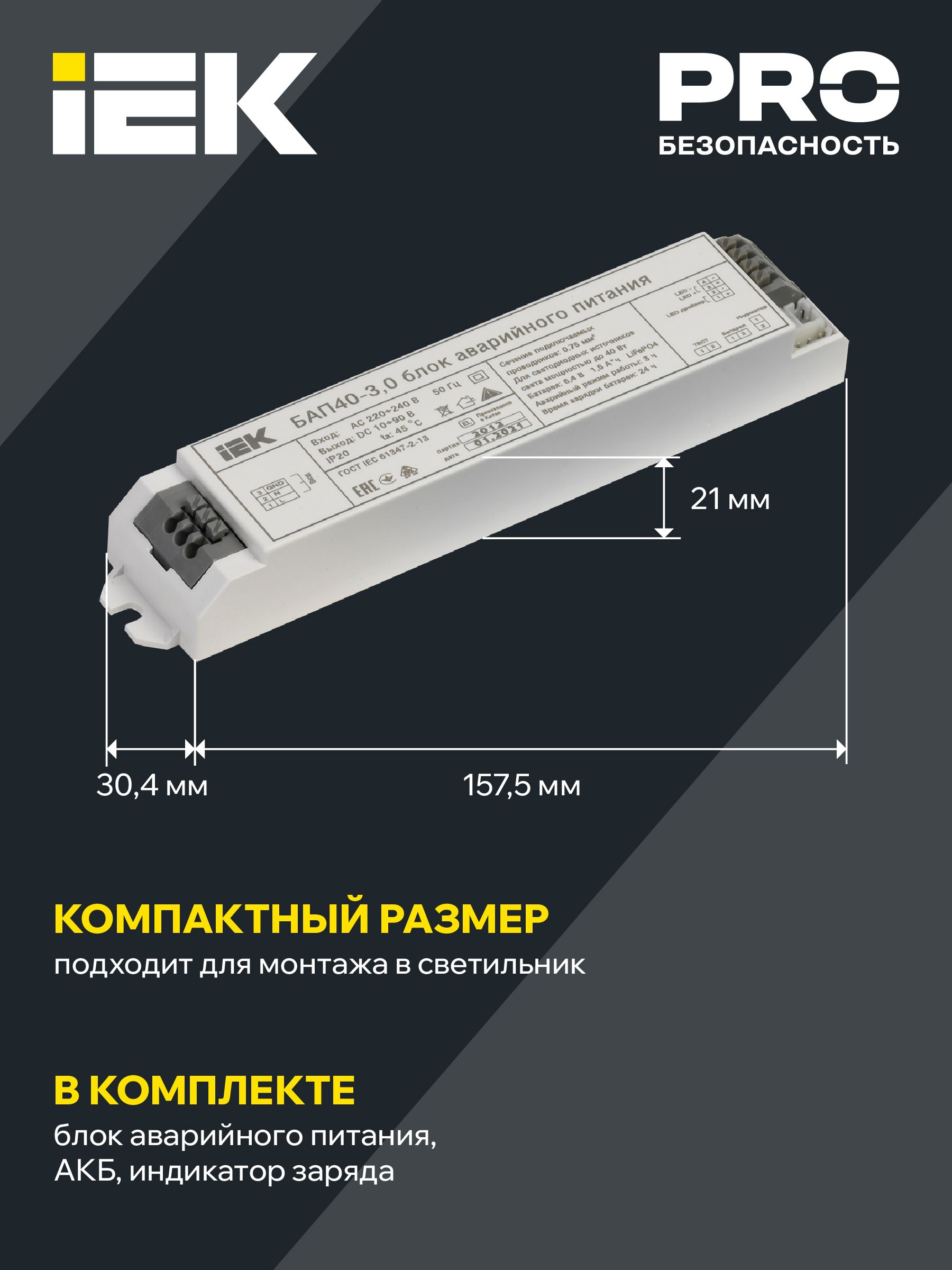

| Габаритные размеры блока ДхШхВ | 157х30,4х21 |
| Диапазон рабочих температур | 0...45 |
| Емкость аккумуляторной батареи | 1.5 |
| Класс защиты | II |
| Класс защиты от поражения электрическим током | II |
| Климатическое исполнение | УХЛ4 |
| Контрольное оборудование | Кнопка ТЕСТ |
| Макс время заряда батареи | 24.0 |
| Мощность | 40 |
| Мощность подключ светодиодного модуля | 3...40 |
| Номин время работы | 3.0 |
| Номин напряжение | 230 |
| Номин напряжение аккумуляторной батареи | 6,4 |
| Номинальное время работы | 3 |
| Питаемое устройство | Драйвер |
| Подкл устр дистанц тест и упр авар освещ | Нет |
| Сечение проводника | 0,75 |
| Степень защиты - IP | IP20 |
| Схема подключения | Постоян./непостоян. режим |

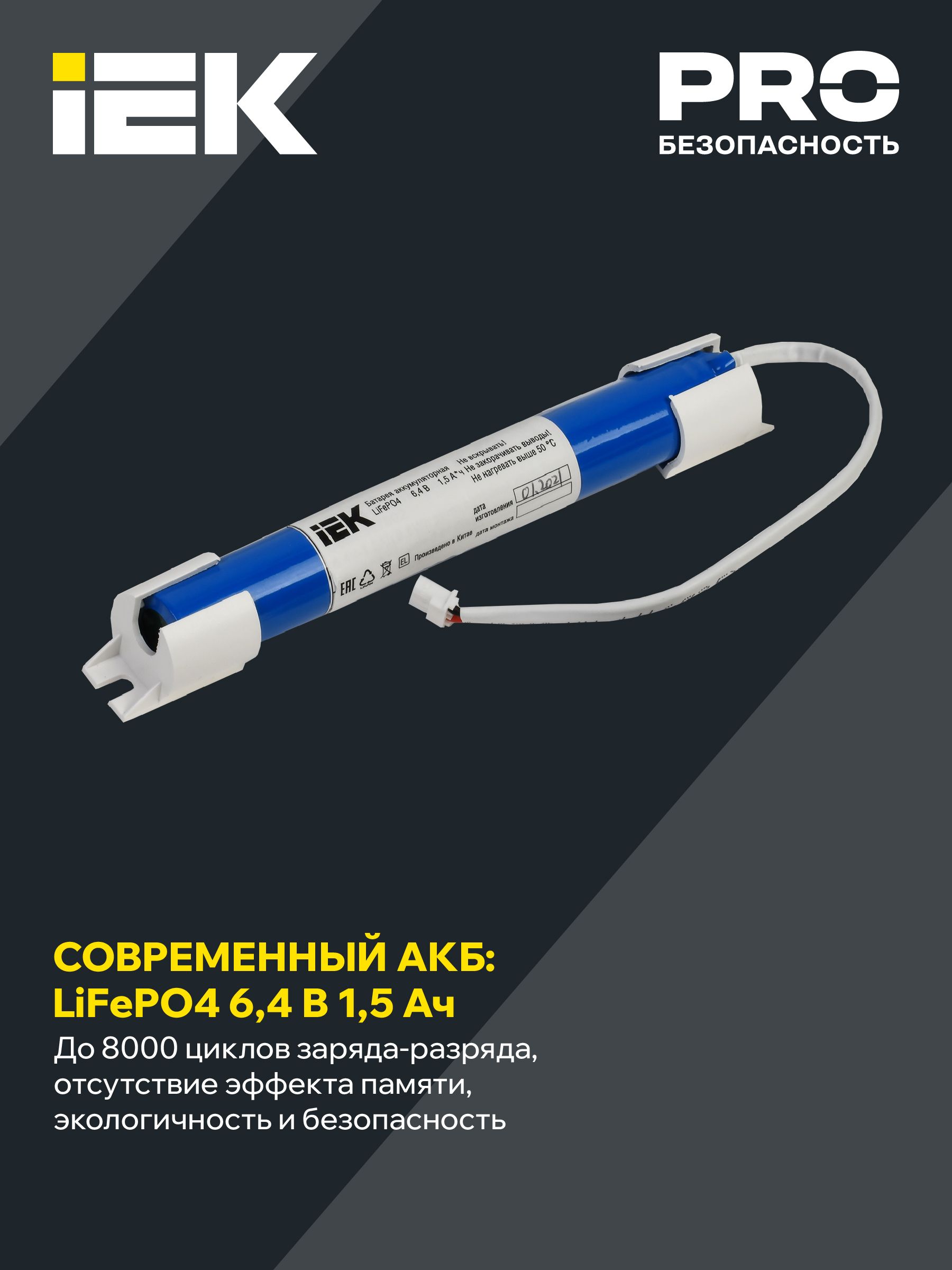

| Тип аккумулятора | Аккумулятор LiFePO4 (литий-железо-фосфатный) |
| Тип лампы | Светодиод. источник света (LED) |
| Тип пускорег аппарата-ПРА-трансформатора | ЭПРА |
| Частота | 50 Гц |
Документация
Скачать всю документациюСертификаты (7)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.48375_26.pdf
pdf, 2.48 MB
ЕАЭС N RU Д-CN.РА02.В.68854_26.pdf
pdf, 1.43 MB

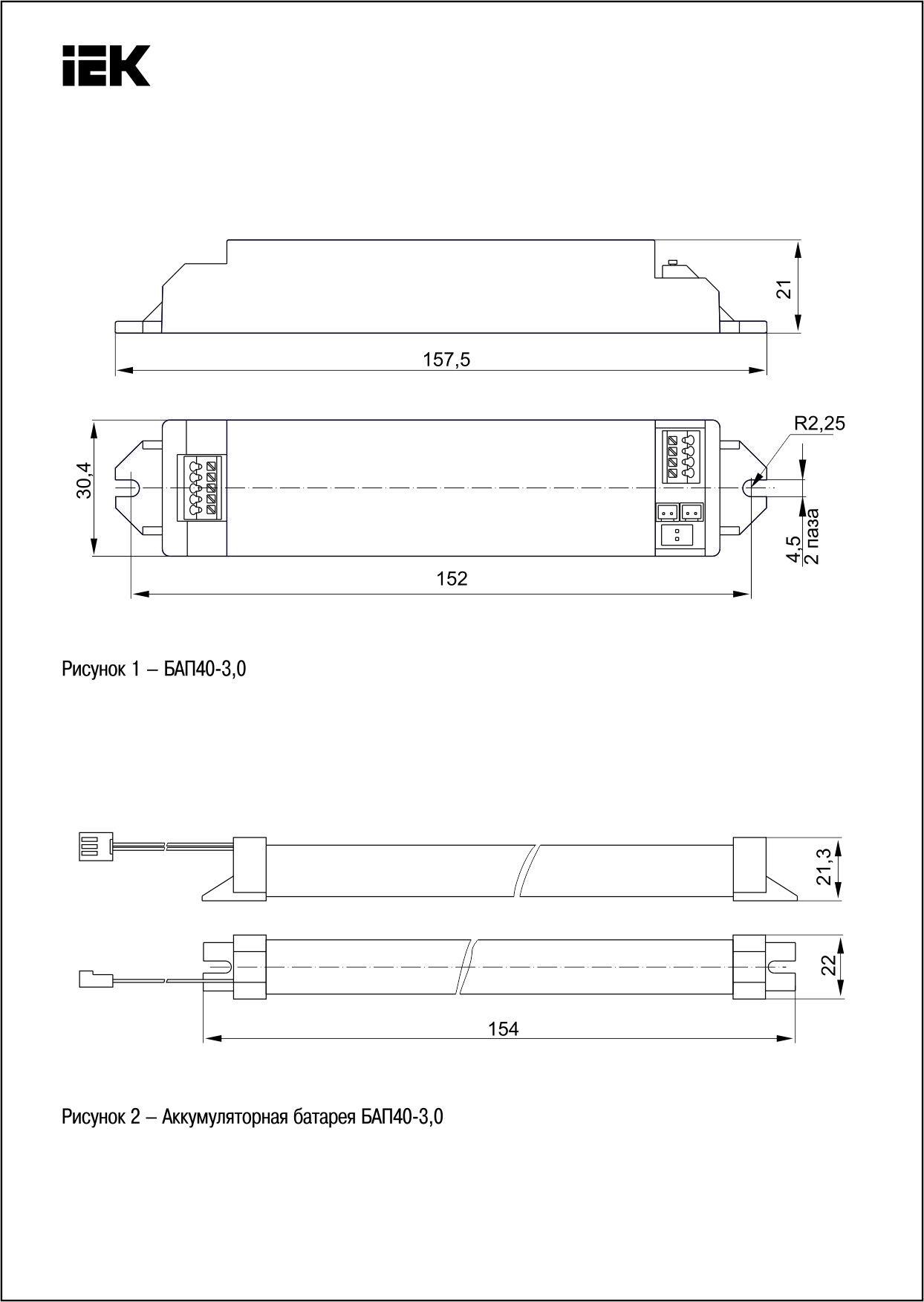

Габаритные чертежи (1)
jpg, 1.95 MB

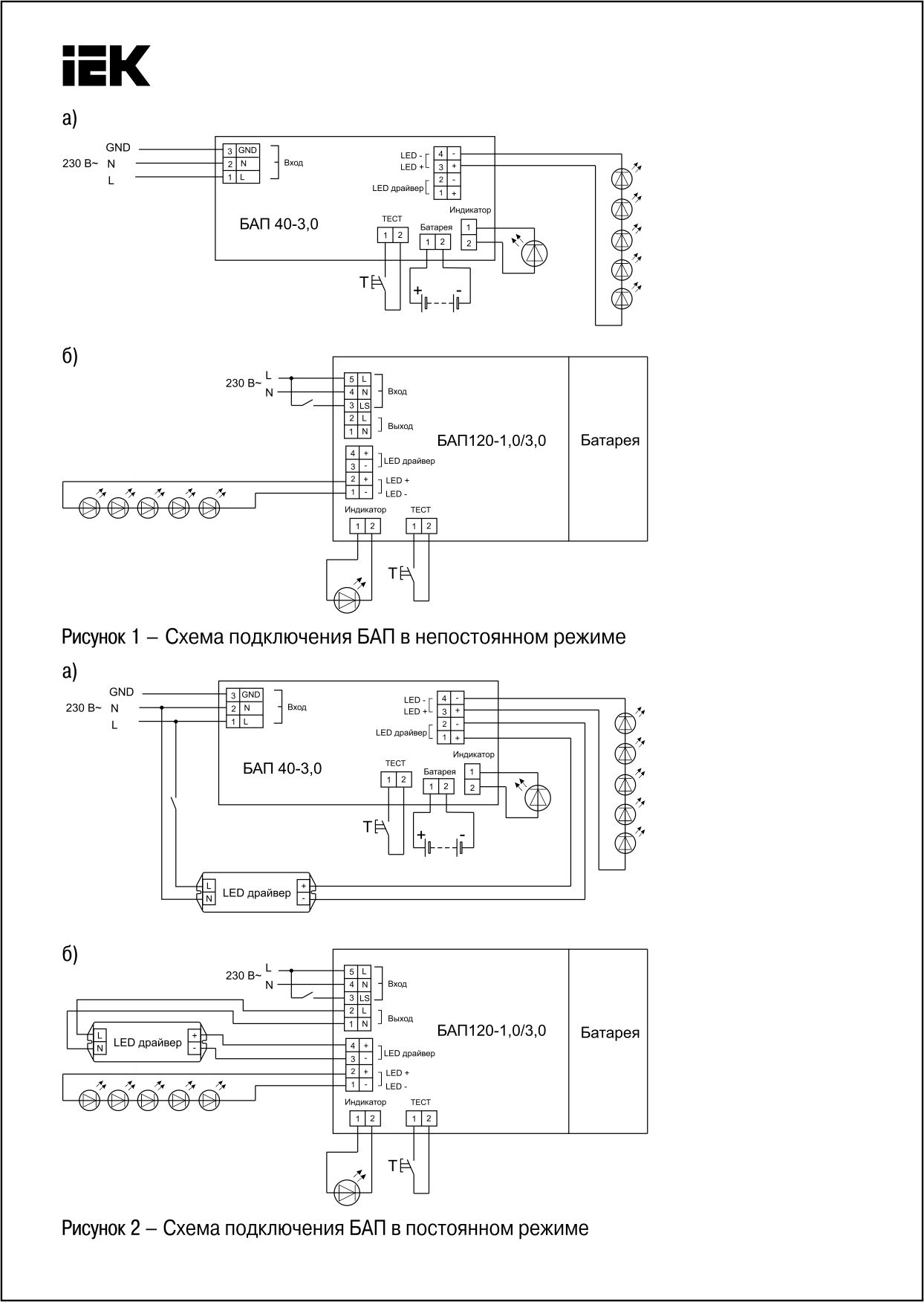

Схема подключения (1)
jpg, 1.98 MB
