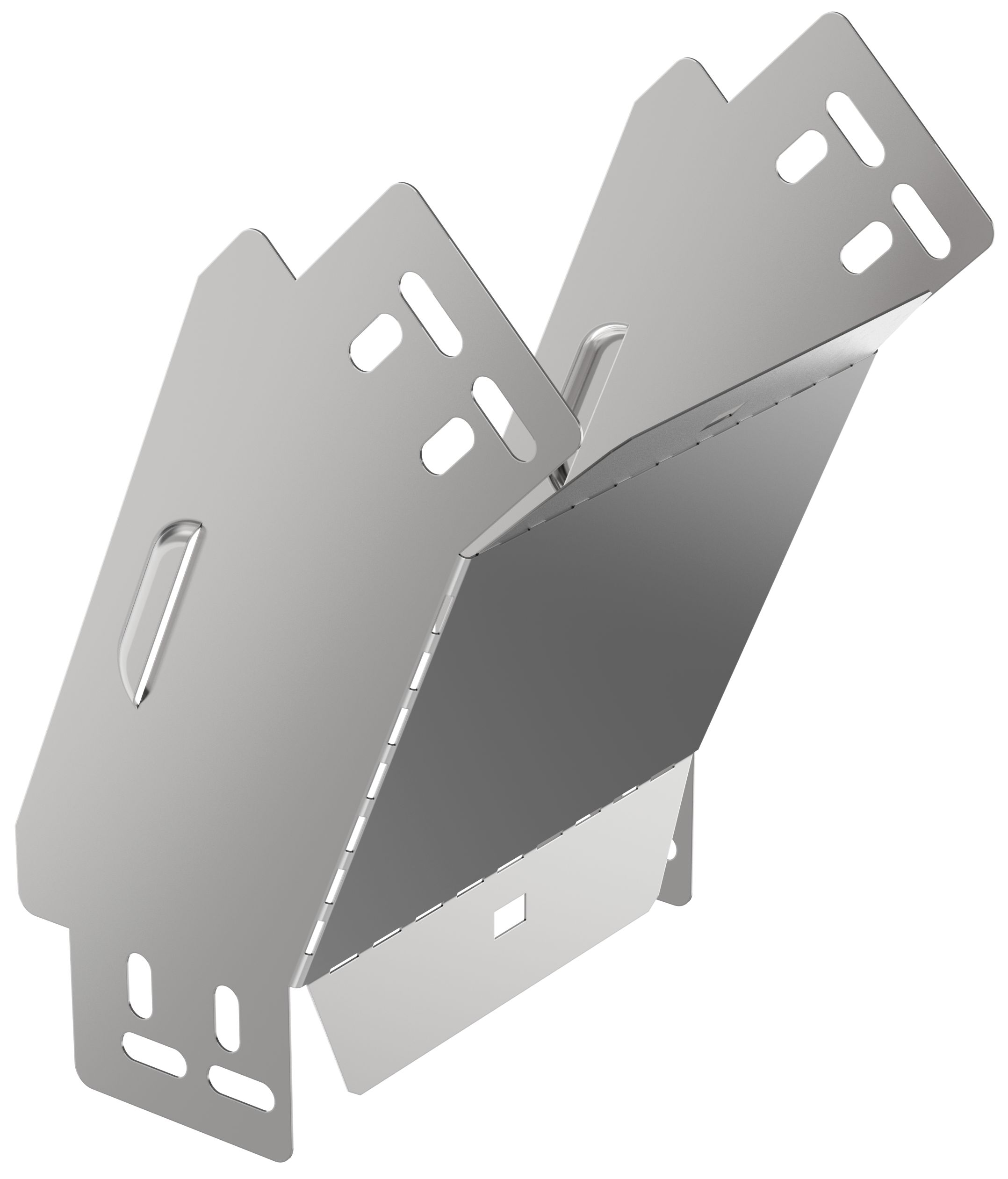

ESCA Поворот плавный 45град тип В20 80х150мм IEK
Характеристики
Вес
0,40
Вид или марка материала
Сталь оцинкованная
Внутр радиус
100
Высота
80
Высота кабельного лотка
80
Длина
221
Защитное покрытие поверхности
Оцинковка по методу Сендзимира
Описание
Поворот на 45° вертикальный внешний плавный предназначен для организации вертикального внешнего поворота кабельной трассы на 45°. Крышка аксессуара в комплект не входит.
Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм).
Характеристики
| Вес | 0,40 |
|---|---|
| Вид или марка материала | Сталь оцинкованная |
| Внутр радиус | 100 |
| Высота | 80 |
| Высота кабельного лотка | 80 |
| Длина | 221 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Исполнение для больших расст-усиленный | Нет |
| Класс стойкости к коррозии | 2 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Материал | Сталь |
| Модель или исполнение | C разъемом |
| Монтажная температура | -50...40 |
| Нержавеющая сталь травлёная | Нет |
| Номер цвета RAL | 7047 |
| Отклонение - угол | 45 |
| Перфорация в основании для монтажа | Нет |
| Перфорированная боковая стенка | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Степень защиты - IP | IP00 |
| Температура эксплуатации | -50...40 |
| Толщина металла | 0.8 |
| Толщина цинкового покрытия | 10 |
| Цвет | Светло-серый |
| Ширина | 150 |
| Ширина кабельного лотка | 150 |
| Ширина ответвления | 150 |
