Характеристики
Возможно использовать с функцией PEN
Нет
Длина
49.30
Класс негорючести изоляц материала UL94
V0
Кол-во мест крепления зажимов на уровень
2
Количество полюсов
1
Количество уровней
1
Материал изоляции корпуса
Прочее
Описание

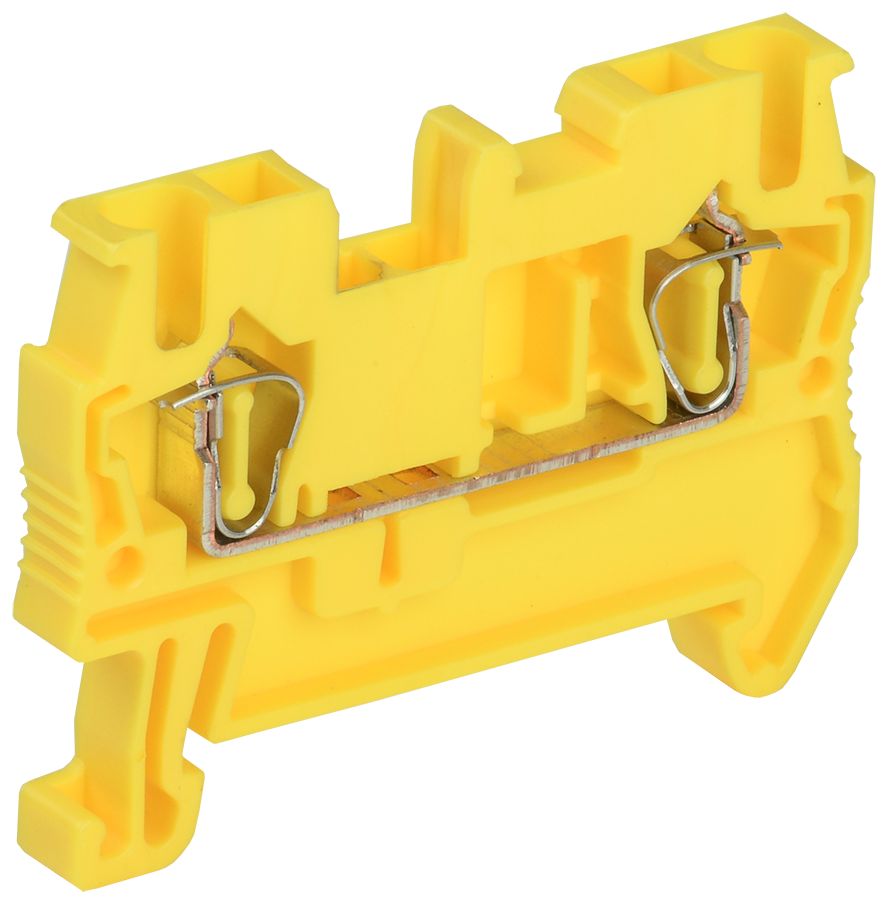

Пружинные клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов. Применяются для крепления фазных, нулевых и защитных проводников. Использование пружинной системы зажима позволяет сделать процесс подключения проводников максимально простым и быстрым. Устанавливаются на DIN-рейку.
Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
Изоляционный корпус выполнен из эластичного и ударопрочного огнестойкого полиамида, обладающего превосходной стойкостью к воздействию агрессивных сред и температуры.
Широкий набор дополнительных принадлежностей: заглушки, маркировочные пластины, перемычки.
Характеристики
| Возможно использовать с функцией PEN | Нет |
|---|---|
| Длина | 49.30 |
| Класс негорючести изоляц материала UL94 | V0 |
| Кол-во мест крепления зажимов на уровень | 2 |
| Количество полюсов | 1 |
| Количество уровней | 1 |
| Материал изоляции корпуса | Прочее |
| Материал корпуса | Полиамид 6.6 |
| Место соединения | Сбоку (поперечное) |
| Модель или исполнение | Фазная |
| Номин раб напряжение | 800 |
| Номин ток In | 31.0 |
| Рабочая температура | -40...85 |
| Сечение многожильного гибкого провода | 0,2...2,5 |
| Сечение многожильного провода без наконечника | 2,5 |
| Сечение одножильного жёсткого провода | 0,2...4 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Тип электрич соединения 1 | Соединение с пружинным зажимом |
| Тип электрич соединения 2 | Соединение с пружинным зажимом |
| Требуется торцевая изолирующая пластина | Да |
| Цвет | Красный |
| Ширина или размер ячейки | 5.2 |
