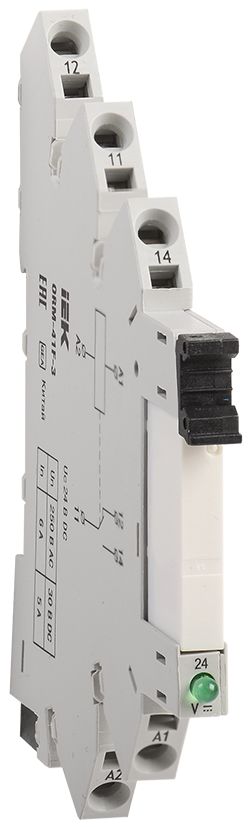

Реле интерфейсное ORM 3 1NO+1NC 24В DC IEK
Характеристики
В комплекте с розеткой
Нет
Высота
87
Глубина
76
Кол-во групп переключающих контактов
1
Кол-во норм разомкнутых - НО контактов
1
Кол-во нормально замкнутых - НЗ контактов
1
Количество переключающих контактов
1
Описание
Предназначено для гальванической развязки и передачи команд управления исполнительным элементам, между силовыми цепями и цепями управления.
Ширина 6,2мм. Возможность подключения смежного оборудования для управления реле через интерфейсные разъемы. Две контактных группы с коммутационной возможностью до 5А. Номинальное напряжение питания катушки 24В DC. Пружинные клеммы. Сменные релейные элементы.
Характеристики
| В комплекте с розеткой | Нет |
|---|---|
| Высота | 87 |
| Глубина | 76 |
| Кол-во групп переключающих контактов | 1 |
| Кол-во норм разомкнутых - НО контактов | 1 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Количество переключающих контактов | 1 |
| Мех износостойкость | ≥ 0,5х10^7 |
| Мощность катушки управления при DC 24 В | 0.1 |
| Номин напряж питания цепи управ Us пост тока DC | 24 |
| Номин напряжение питания цепи управ Us AC 50 Гц | - |
| Номин раб напряжение AC контактов | 250 |
| Номин раб напряжение DC контактов | 30 |
| Номин ток | 6 |
| Полюсность | Определенная полюсность |
| С перекидными контактами | Да |
| С сигнальной лампой - индикатором | Да |
| Со съемными зажимами | Нет |
| Степень защиты - IP | IP20 |
| Температура эксплуатации | -20...55 |
| Тип напряжения управления | Постоянный (DC) |
| Тип переключающих контактов | Одинарный контакт |
| Тип подключения | Плоское разъёмное соединение |
| Тип управления или переключения | Моностабильное |
| Ширина | 6.2 |
| Электр износостойкость | ≥ 10^6 |
Документация
Скачать всю документациюСертификаты (3)
ЕАЭС RU С-CN.АЯ46.В.42752_25.pdf
pdf, 2.57 MB
ЕАЭС RU С-CN.АЯ46.В.49124_26.pdf
pdf, 2.59 MB
АД.65.В.00299-22.pdf
pdf, 335.28 KB
Паспорт (1)
Rele_interfeis_ORM_passport_122016_А6.pdf
pdf, 1.8 MB
Листовка (1)
Listovka_rele.pdf
pdf, 33.34 MB

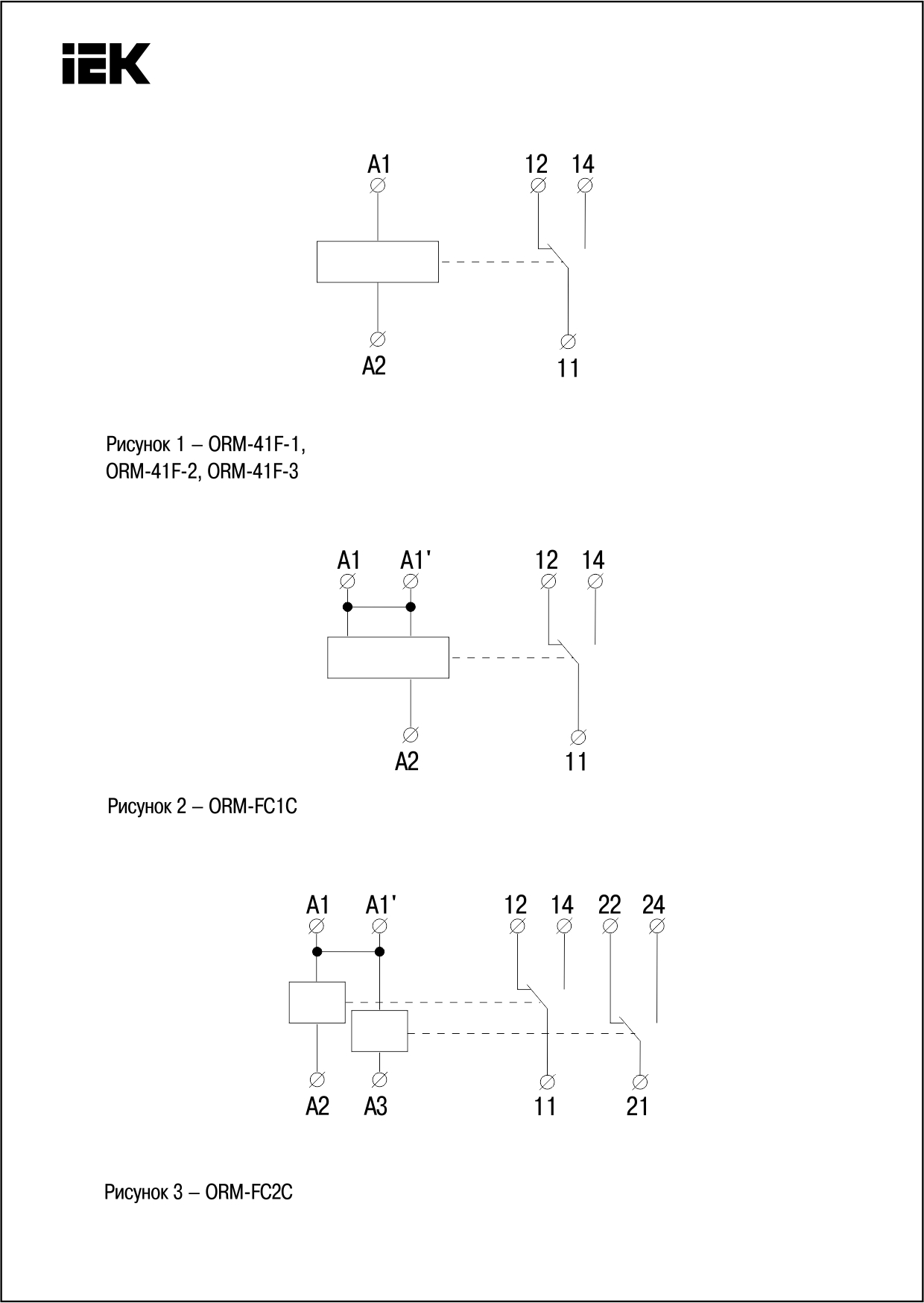

Схема подключения (1)
Rele_interfeis_ORM_passport_122016_А6 - СП.jpg
jpg, 1.96 MB
