Наконечник болтовой НА 70-120 10кВ IEK

Характеристики
Внутр размер присоед части
17.0
Высота
28.2
Длина
100.0
Защитное покрытие поверхности
Без покрытия (голый)
Изоляция
Нет
Количество винтов или болтов
2
Макс поперечное сечение проводника
120
Описание
Наконечники болтовые НА предназначены для оконцевания алюминиевых жил проводов и кабелей, а также для присоединения к алюминиевым клеммам, шинам, зажимам и т.п. Наконечники изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1. Вид климатического исполнения наконечников – УХЛ3 ГОСТ 15150-69.
Характеристики
Внутр размер присоед части17.0
Высота28.2
Длина100.0
Защитное покрытие поверхностиБез покрытия (голый)
ИзоляцияНет
Количество винтов или болтов2
Макс поперечное сечение проводника120
МатериалДюралюминиевый сплав
Метрический размер болта - М16х1,5
Момент срыва головки болта при монтаж каб линий30
Номин поперечное сечение70...120
Рабочее напряжение10000
Температура эксплуатации-60...+80
Форма поперечного сеченияМногопроволочная круглая/секторная жила
Цвет изоляцииПрочее
Ширина28.0
Документация
Скачать всю документацию
Сертификаты (3)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС N RU Д-RU.РА04.В.52768_26.pdf
pdf, 509.61 KB
Паспорт (2)
Nakonechnik_boltovoi_NA_passp_2.pdf
pdf, 1.36 MB
Nak_bolt_NA_passport_092016.pdf
pdf, 3.05 MB

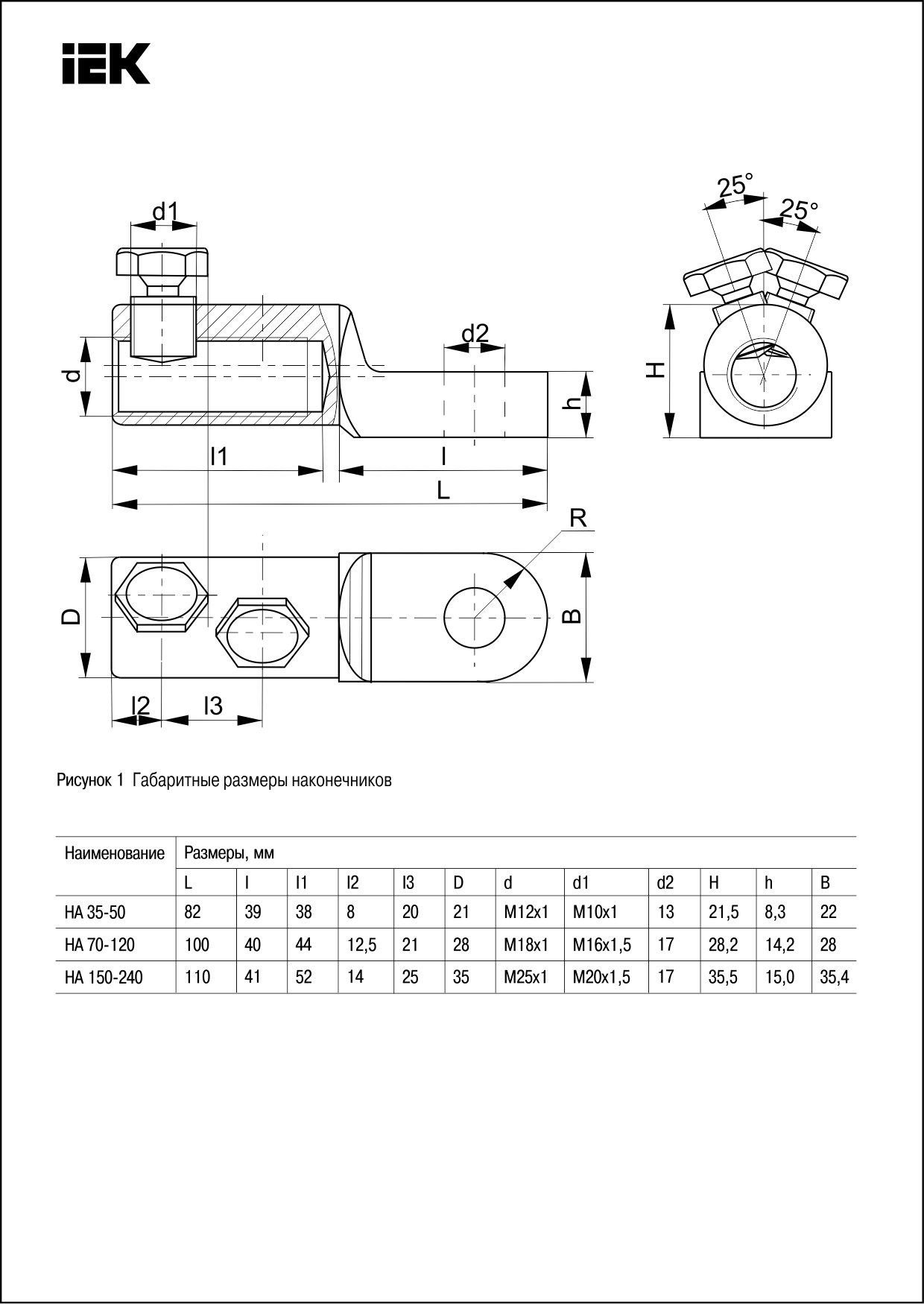

Габаритные чертежи (1)
Nak_bolt_NA_passport_092016 - ГЧ.jpg
jpg, 2.12 MB
