Наконечник болтовой НБ 35-50 1кВ IEK
Характеристики
Внутр размер присоед части
10.0
Длина
62.0
Защитное покрытие поверхности
Без покрытия (голый)
Изоляция
Нет
Количество винтов или болтов
1
Макс поперечное сечение проводника
50
Материал
Дюралюминиевый сплав
Описание
Наконечники болтовые НБ предназначены для оконцевания алюминиевых жил проводов и кабелей, а также для присоединения к алюминиевым клеммам, шинам, зажимам и т.п. Наконечники изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1. Вид климатического исполнения наконечников – УХЛ3 ГОСТ 15150-69.
Характеристики
| Внутр размер присоед части | 10.0 |
|---|---|
| Длина | 62.0 |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Изоляция | Нет |
| Количество винтов или болтов | 1 |
| Макс поперечное сечение проводника | 50 |
| Материал | Дюралюминиевый сплав |
| Метрический размер болта - М | 12х1,25 |
| Момент срыва головки болта при монтаж каб линий | 20 |
| Номин поперечное сечение | 35...50 |
| Рабочее напряжение | 1000 |
| Температура эксплуатации | -60...+80 |
| Форма поперечного сечения | Многопроволочная круглая/секторная жила |
| Цвет изоляции | Прочее |
| Ширина | 20.0 |
Документация
Скачать всю документациюСертификаты (3)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС N RU Д-RU.РА04.В.52768_26.pdf
pdf, 509.61 KB
Паспорт (2)
Nak_bolt_NB_passport_092016.pdf
pdf, 3.02 MB
Nakonechnik_boltovoi_NB_passp_2.pdf
pdf, 1.36 MB

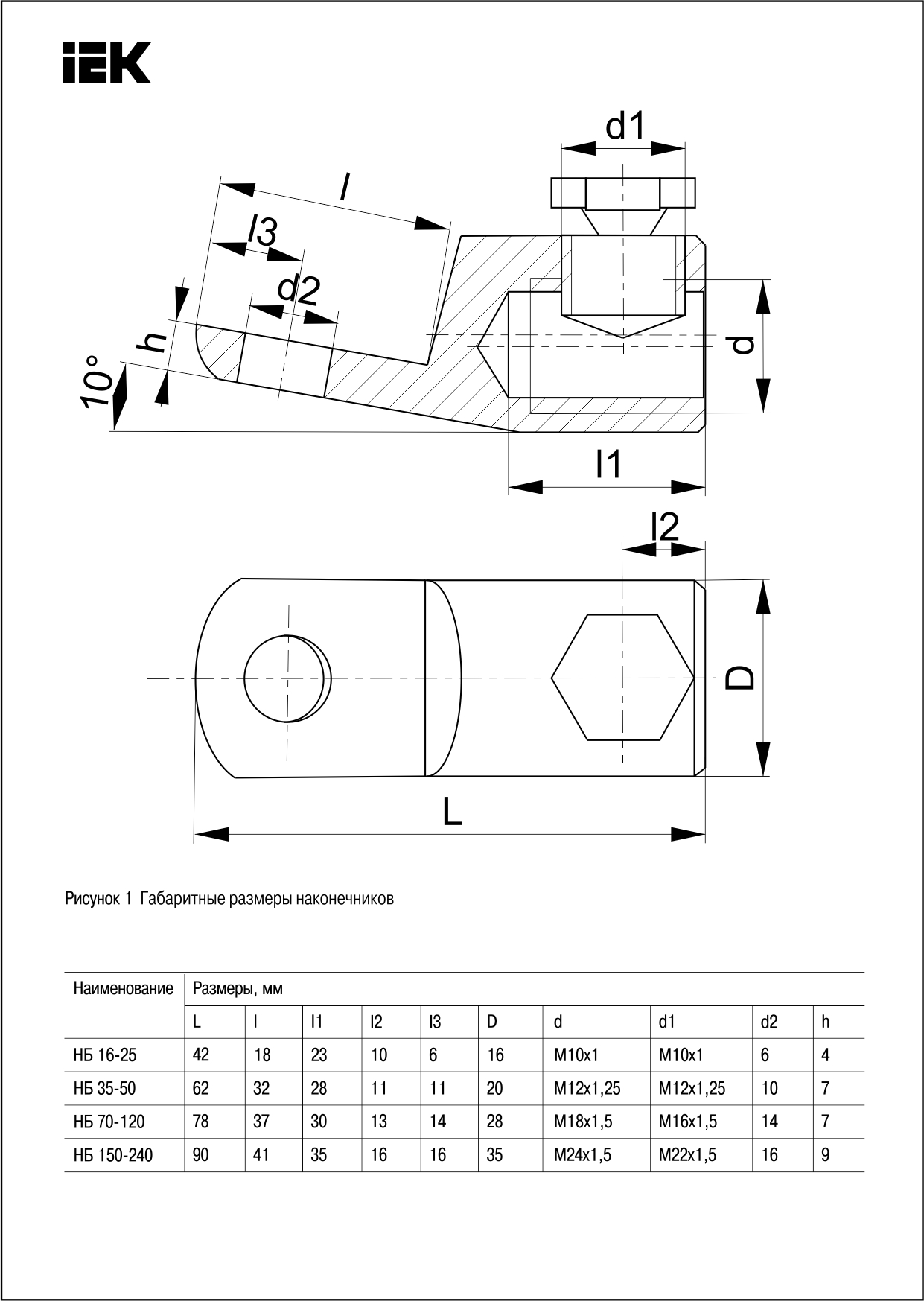

Габаритные чертежи (1)
Nak_bolt_NB_passport_092016 - ГЧ.jpg
jpg, 2.13 MB
