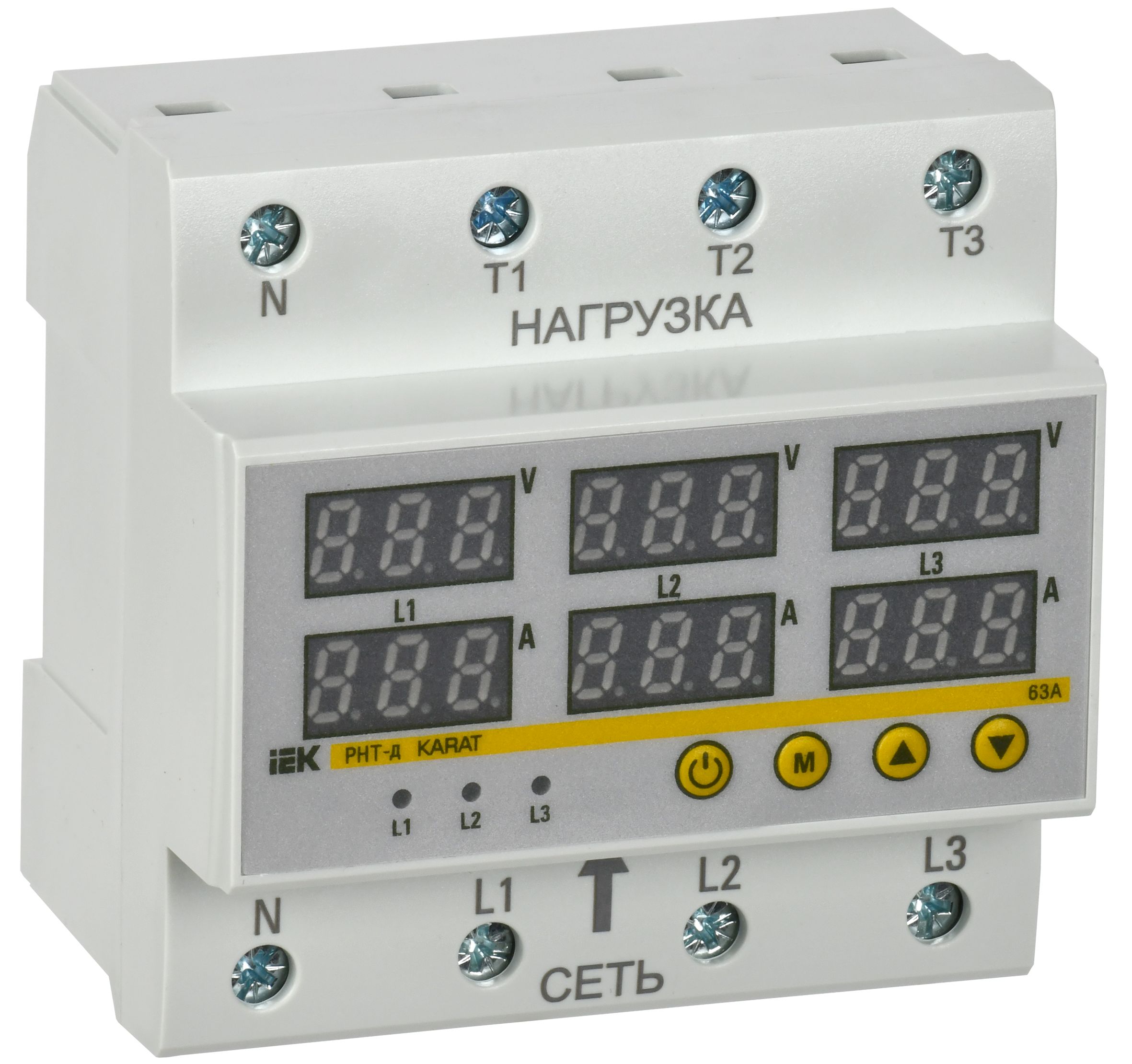

Реле напряжения и тока РНТ-д трехфазное 90мм 63А IEK
Характеристики
Выдержка времени
5...600
Высота
90
Гистерезис
2
Глубина
66
Диапазон измеряемого напряжения №1
220...300
Диапазон измеряемого напряжения №2
120...210
Диапазон частоты питающего напряжения
50/60
Описание
Используются для автоматического выключения питания при выходе напряжения или тока за допустимые пределы. Электронная плата анализирует параметры и выводит их на дисплей. Пределы возможно регулировать самостоятельно с помощью простого кнопочного меню. Реле напряжения устанавливается в электрических щитах квартир, частных домов и небольших коммерческих объектов для защиты электрооборудования от повреждений, вызванных длительным повышением или понижением напряжения.
Характеристики
| Выдержка времени | 5...600 |
|---|---|
| Высота | 90 |
| Гистерезис | 2 |
| Глубина | 66 |
| Диапазон измеряемого напряжения №1 | 220...300 |
| Диапазон измеряемого напряжения №2 | 120...210 |
| Диапазон частоты питающего напряжения | 50/60 |
| Индикатор наличия напряжения | Зелёный светодиод (Un) |
| Индикатор срабатывания реле | Красный светодиод (R) |
| Кол-во норм разомкнутых - НО контактов | 3 |
| Количество переключающих контактов | 0 |
| Контроль макс напряжения при постоян токе | Нет |
| Контроль макс однофазного напряжения | Да |
| Контроль макс трехфазного напряжения | Да |
| Контроль мин напряжения при постоян токе | Нет |
| Контроль мин однофазного напряжения | Да |
| Контроль мин трехфазного напряжения | Да |
| Макс задержка на включение | 600 |
| Макс сечение многожил кабеля с наконечниками | 16 |
| Макс сечение одножильного кабеля | 16 |
| Мех износостойкость | 100000 |
| Мин задержка на включение | 5.0 |
| Номин напряж питания цепи управ Us пост тока DC | - |
| Номин напряжение | 380 |
| Номин напряжение контактной группы | 220 |
| Номин напряжение питания цепи управ Us AC 50 Гц | 220 |
| Номин напряжение питания цепи управ Us AC 60 Гц | 220 |
| Номин ток контактных групп при АС-1 | 63 |
| Погрешность измерений | 1 |
| Ремонтопригодность | Нет |
| Со съемными зажимами | Нет |
| Степень загрязнения | 3 |
| Степень защиты IP клеммы | IP00 |
| Степень защиты IP лицевая панель | IP20 |
| Температура эксплуатации | -20...+55 |
| Тип измеряемого напряжения | Переменный (AC) |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Тип напряжения управления | Переменный (AC) |
| Тип подключения | Винтовое соединение |
| Функция гистерезиса для напряж при пост токе | Нет |
| Функция гистерезиса однофазного напряж | Нет |
| Функция гистерезиса трехфазного напряж | Да |
| Ширина | 90 |
| Электр износостойкость | 5000 |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.43395_25.pdf
pdf, 2.06 MB
ЕАЭС RU С-CN.АЯ46.В.48871_26.pdf
pdf, 2.1 MB
Паспорт (1)
Листовка (1)
Listovka_IEK_KARAT_Rele_View.pdf
pdf, 417.49 KB

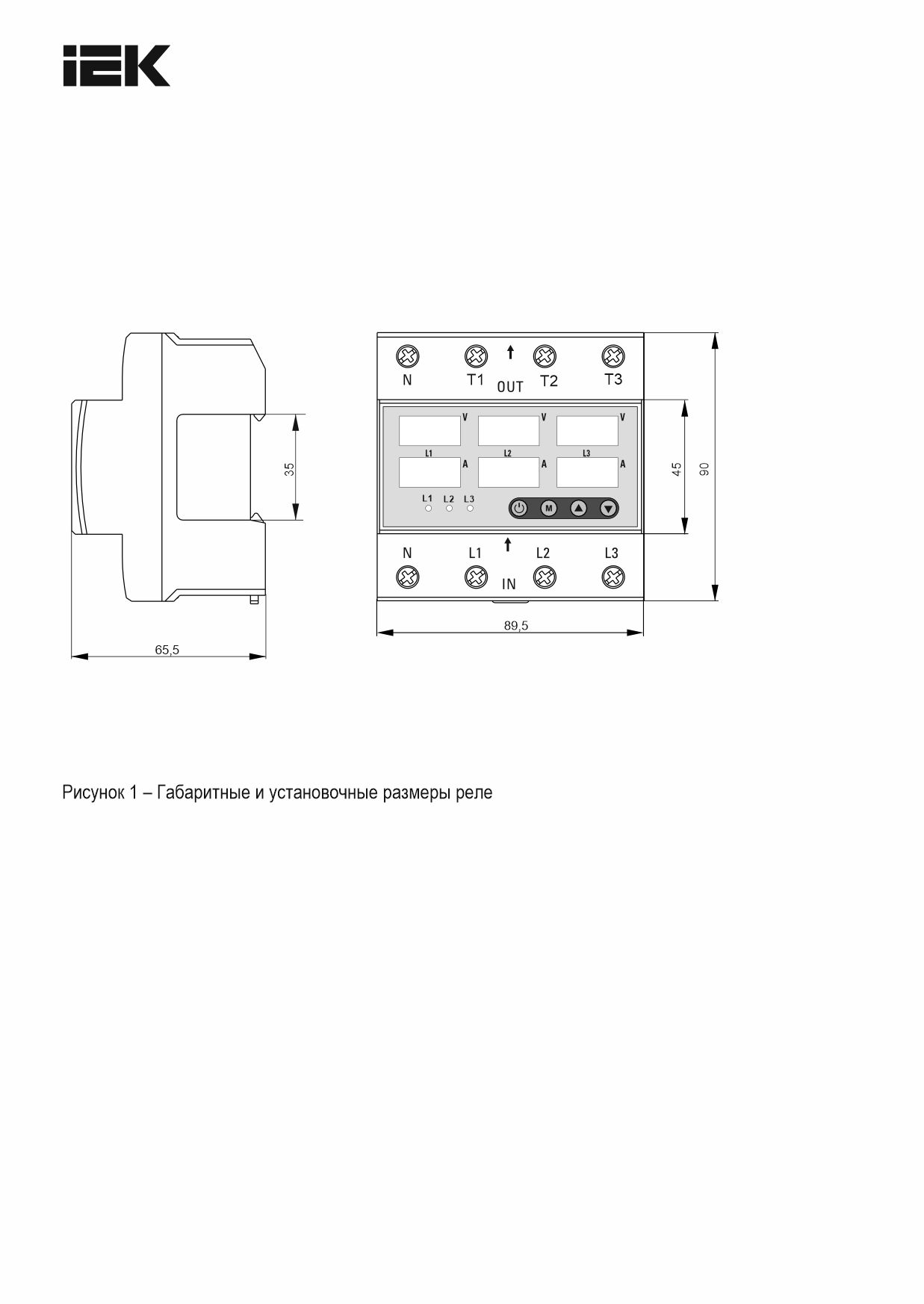

Габаритные чертежи (1)
