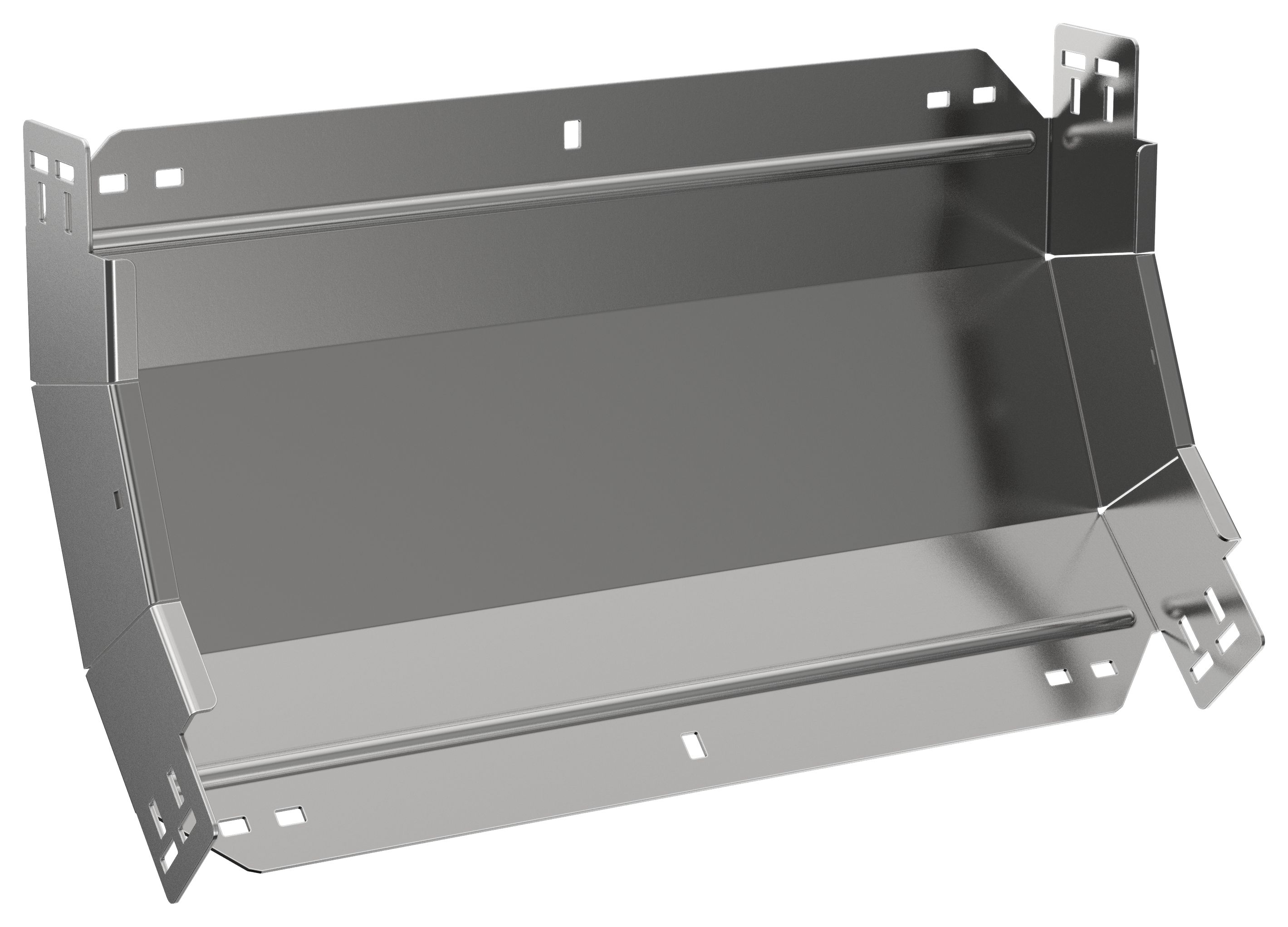

ESCA 7 Поворот вертикальный внутренний 45град 100х500-2,0 IEK
Характеристики
Вес
3,39
Вид или марка материала
Прочее
Высота
100
Высота кабельного лотка
100
Длина
316
Защитное покрытие поверхности
Оцинковка по методу Сендзимира
Изменение направления
Вертикально восходящий (внутренний)
Описание
Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости.
Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя.
Подходит для всех типов листовых лотков серии ESCA.

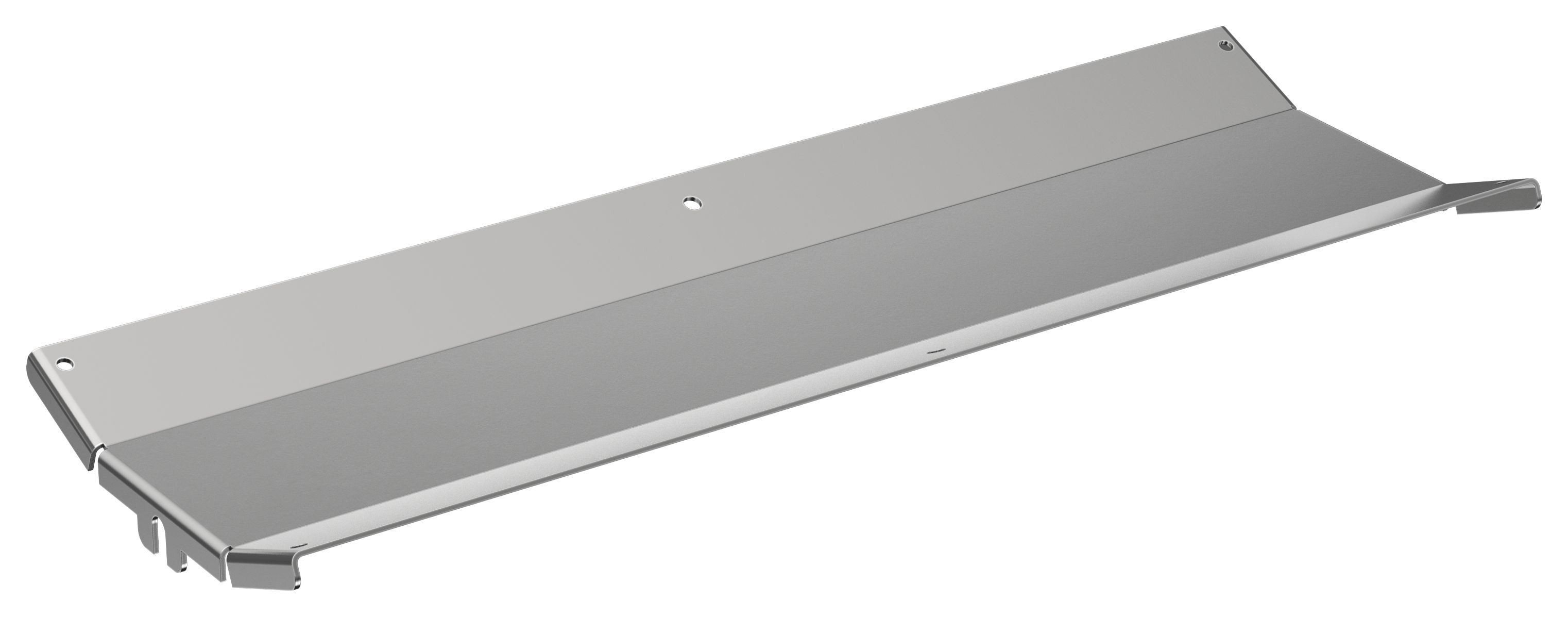

Крышка на аксессуар заказывается отдельно.
Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Характеристики
| Вес | 3,39 |
|---|---|
| Вид или марка материала | Прочее |
| Высота | 100 |
| Высота кабельного лотка | 100 |
| Длина | 316 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Изменение направления | Вертикально восходящий (внутренний) |
| Исполнение для больших расст-усиленный | Нет |
| Класс стойкости к коррозии | 2 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Материал | Сталь |
| Модель или исполнение | Интегрированный разъем |
| Монтажная температура | -50...40 |
| Нержавеющая сталь травлёная | Нет |
| Номер цвета RAL | 7047 |
| Отклонение - угол | 45 |
| Перфорация в основании для монтажа | Нет |
| Перфорированная боковая стенка | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Степень защиты - IP | IP00 |
| Температура эксплуатации | -50...40 |
| Толщина металла | 2.0 |
| Толщина цинкового покрытия | 10 |
| Цвет | Светло-серый |
| Ширина | 500 |
| Ширина кабельного лотка | 500 |
| Ширина ответвления | 500 |
Документация
Скачать всю документациюСертификаты (5)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
РОСС RU.МЛ10.Н07432.pdf
pdf, 397.34 KB
СПБ C-RU.АД67.В.00027_25.pdf
pdf, 36.33 MB
Паспорт (3)
Sistemy_kab_lotkov_manual_29.01.26.rar
rar, 86.88 MB
Aksessuary_ESCA_5_7_1,2_1,5_2,0_passp_mult_2.pdf
pdf, 20.67 MB
Sistemy_kab_lotkov_manual_30.06.26.rar
rar, 87.01 MB
Листовка (1)
Listovka_Aksessuari_ESCA7_lomanie_1,2mm_1,5mm_2,0mm.pdf
pdf, 632.94 KB
Габаритные чертежи (1)
jpg, 239.51 KB

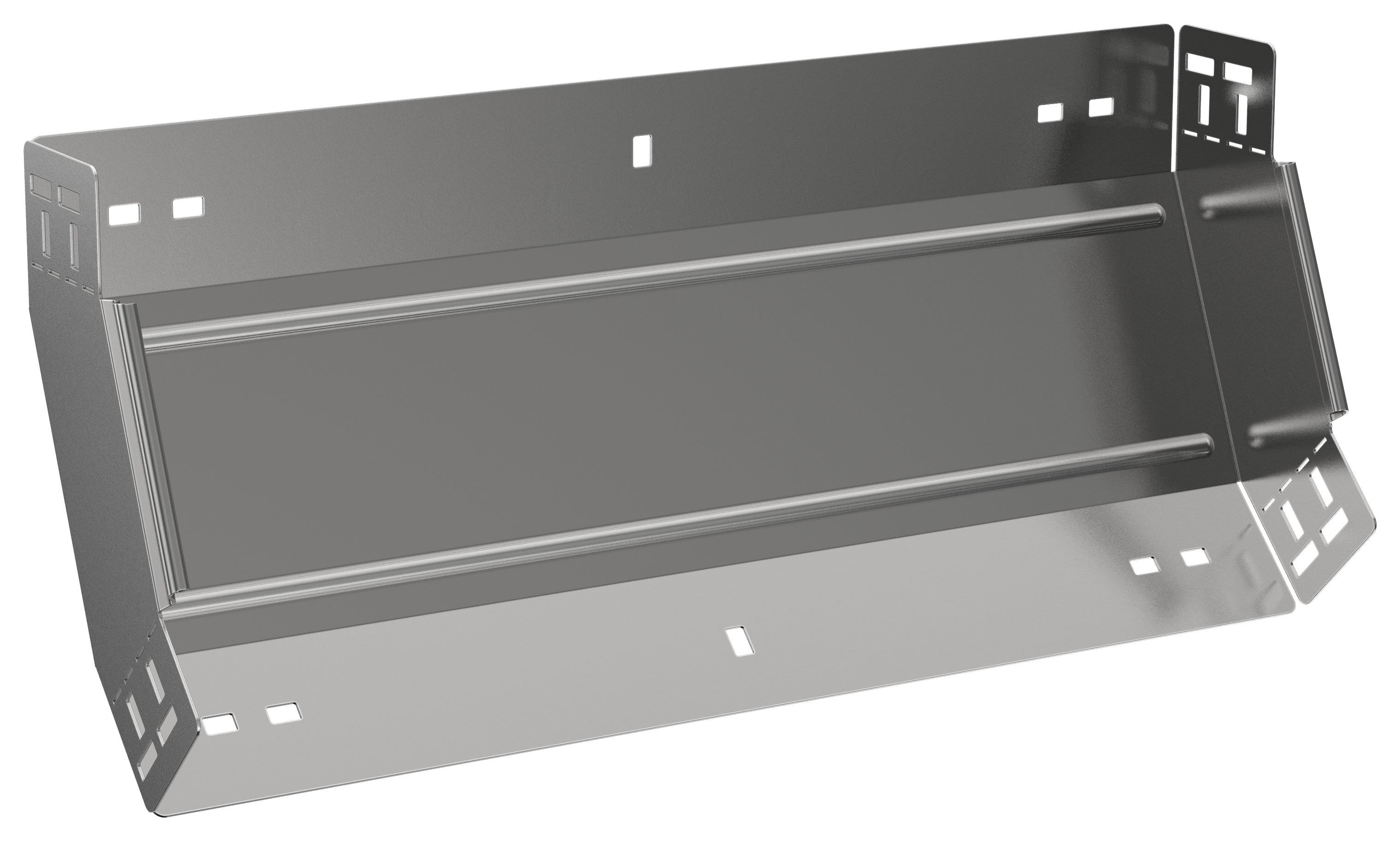

Аналоги
