Ящик с рубильником и предохранителями ЯРП-400А У1 IP54 IEK
Характеристики
Высота корпуса
663
Глубина корпуса
191
Климатическое исполнение
У1
Количество полюсов
-
Конфигурация системы
TN-S
Номин импульсное напряжение
6
Номин напряжение изоляции Ui
400
Описание

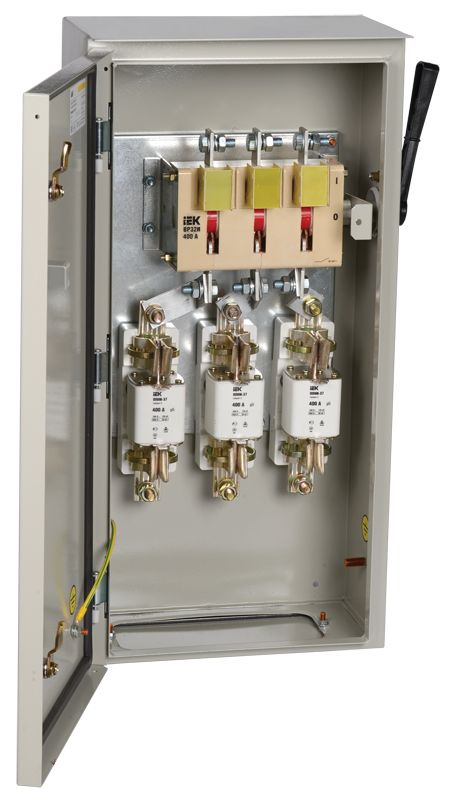

Предназначены для нечастых коммутаций и защиты от токов короткого замыкания в цепях трехфазного переменного тока напряжением 400/230 В частотой 50 Гц. Внутри корпуса установлены выключатель-разъединитель ВР-32И, три держателя предохранителей ДП-33 с предохранителем ППНИ-33. Ввод и вывод кабелей предусматривается снизу. Ручка управления выключателя - разъединителя ВР-32И выведена наружу.
Характеристики
| Высота корпуса | 663 |
|---|---|
| Глубина корпуса | 191 |
| Климатическое исполнение | У1 |
| Количество полюсов | - |
| Конфигурация системы | TN-S |
| Номин импульсное напряжение | 6 |
| Номин напряжение изоляции Ui | 400 |
| Номин раб напряжение | 400 |
| Номин раб ток Ie | 400 |
| Номин частота | 50 |
| Плавкие предохран для выкл-разъединителей | Прочее |
| Прочность при коротких замыканиях | 4,5 |
| Степень защиты - IP | IP54 |
| Типоразмеры плавких предохранителей | Прочее |
| Ширина корпуса | 325 |
