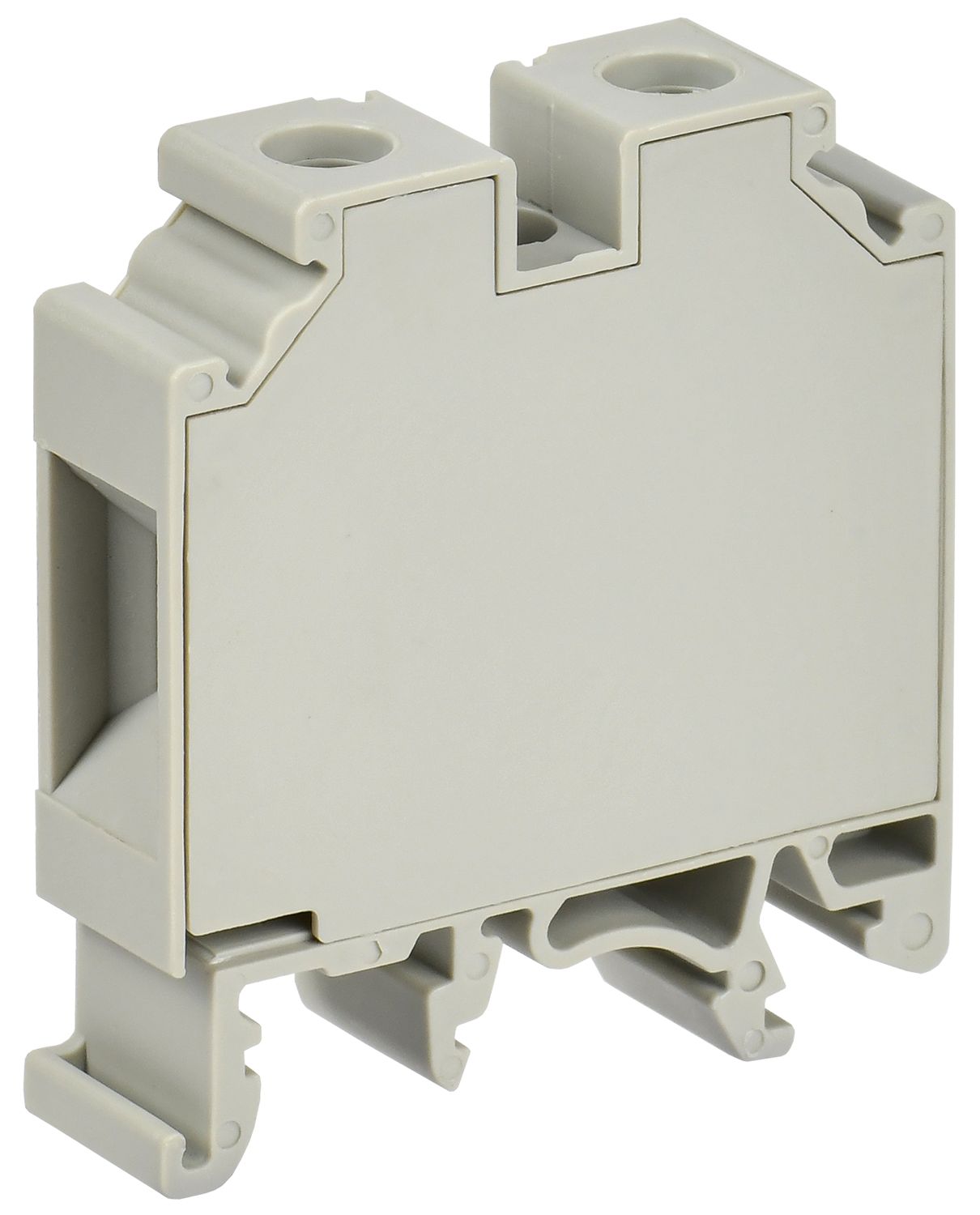

ARMAFIX Клемма винтовая CTS 16мм2 серая IEK
Характеристики
Высота самой нижней позиции для монтажа
47.8
Длина
43.00
Кол-во мест крепления зажимов на уровень
2
Количество полюсов
1
Количество уровней
1
Материал изоляции корпуса
Термопласт
Место соединения
Сбоку (поперечное)
Описание
Клеммные колодки с винтовыми зажимами серии CTS используются в различных решениях промышленности, энергетики, инфраструктуры. Они имеют универсальную систему зажима с высоким контактным усилием.
Винтовые клеммные колодки CTS являются наиболее универсальными клеммами для управления, автоматизации, контрольно-измерительных приборов и распределения питания. Диапазон сечений подключаемых проводников от 2,5 до 120 кв.мм.
Характеристики
| Высота самой нижней позиции для монтажа | 47.8 |
|---|---|
| Длина | 43.00 |
| Кол-во мест крепления зажимов на уровень | 2 |
| Количество полюсов | 1 |
| Количество уровней | 1 |
| Материал изоляции корпуса | Термопласт |
| Место соединения | Сбоку (поперечное) |
| Номин раб напряжение | 1000 |
| Номин ток In | 76 |
| Рабочая температура | -40...85 |
| Сечение многожильного гибкого провода | 0,2...16 |
| Сечение многожильного провода без наконечника | 0,2...16 |
| Сечение многожильного провода с наконечником | 0,2...16 |
| Сечение одножильного жёсткого провода | - |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Тип электрич соединения 1 | Винтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Требуется торцевая изолирующая пластина | Нет |
| Цвет | Серый |
| Ширина или размер ячейки | 12.0 |
