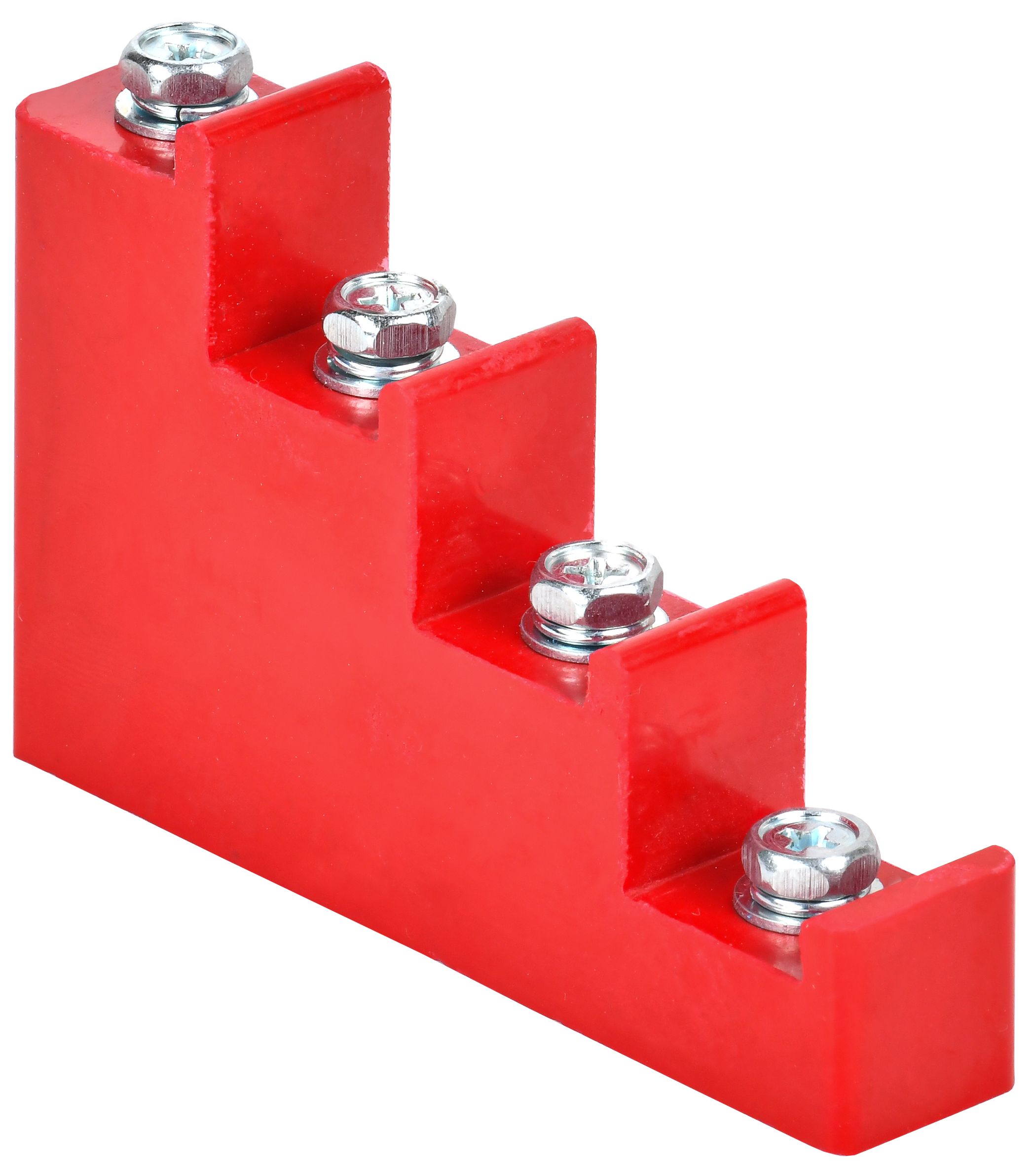

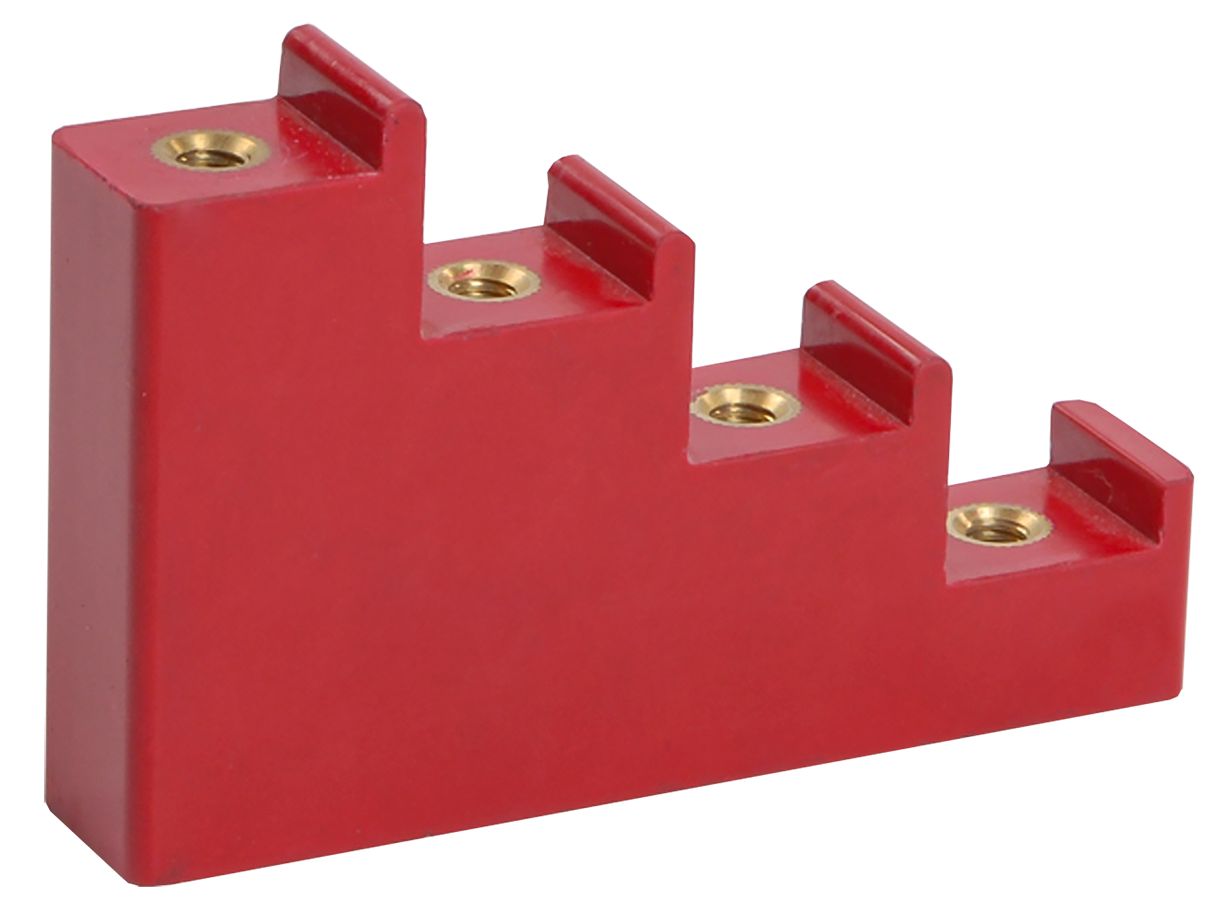

Изолятор ступенчатый ИС4-20 (М6) силовой IEK
Характеристики
Вес
130
Вид или марка материала
Полиамид усиленный стекловолокном
Выдерж напряж грозового импульса
7.5
Высота
66.0
Глубина
20.0
Диам отв под крепежные болты в шинах
6.6
Длина резьбы
10
Описание
Ступенчатые изоляторы IEK предназначены для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования.
Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами.
Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
Характеристики
| Вес | 130 |
|---|---|
| Вид или марка материала | Полиамид усиленный стекловолокном |
| Выдерж напряж грозового импульса | 7.5 |
| Высота | 66.0 |
| Глубина | 20.0 |
| Диам отв под крепежные болты в шинах | 6.6 |
| Длина резьбы | 10 |
| Количество полюсов | 4 |
| Кратковрем выдерж напряж промышл частоты | 2.5 |
| Макс. номин. ток | 300 |
| Материал | Полимерный материал |
| Метрический размер резьбы - М | 6 |
| Момент затяжки болтов крепленния шин | 6.0 |
| Напряж пробоя изоляции промышл частоты | 5.0 |
| Номин раб напряжение | 660 |
| Пакет шин 5(3), 10(2) | Нет |
| Предел прочности на изгиб | 125 |
| Разрушающий крутящий момент | 25 |
| Расстояние между шинами | 25 |
| Температура эксплуатации | -60...80 |
| Тип конструкции | Изолятор ступенчатый |
| Толщина шин | - |
| Цвет | Красный |
| Ширина | 100.0 |
Документация
Скачать всю документациюСертификаты (2)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
Паспорт (1)
Step_izolator_IS_ISv_passport_11022013.pdf
pdf, 3.47 MB
Габаритные чертежи (1)
Step_izolator_IS_ISv_passport_11022013 - ГЧ1.jpg
jpg, 2.26 MB
