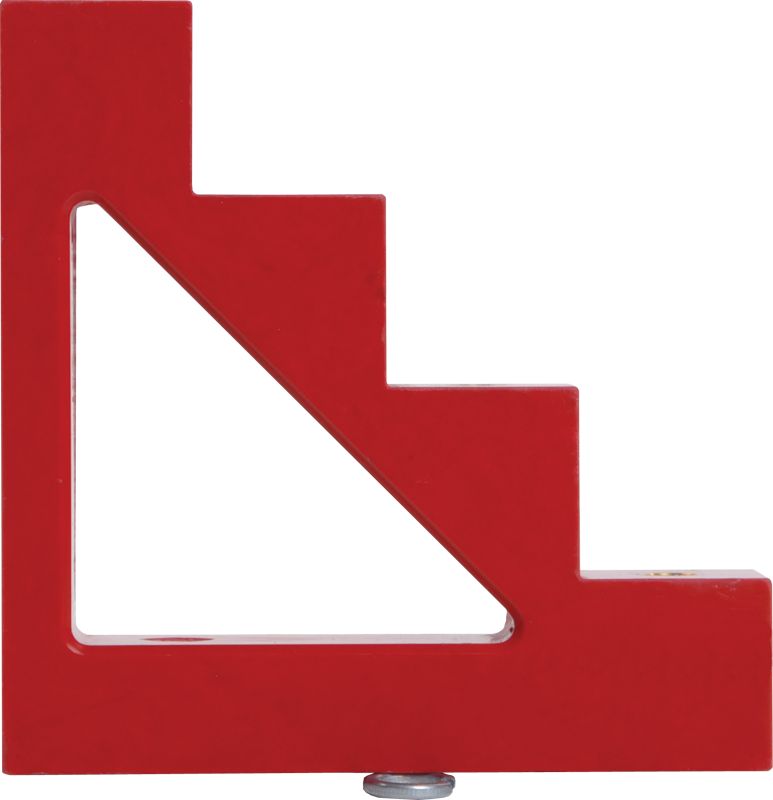

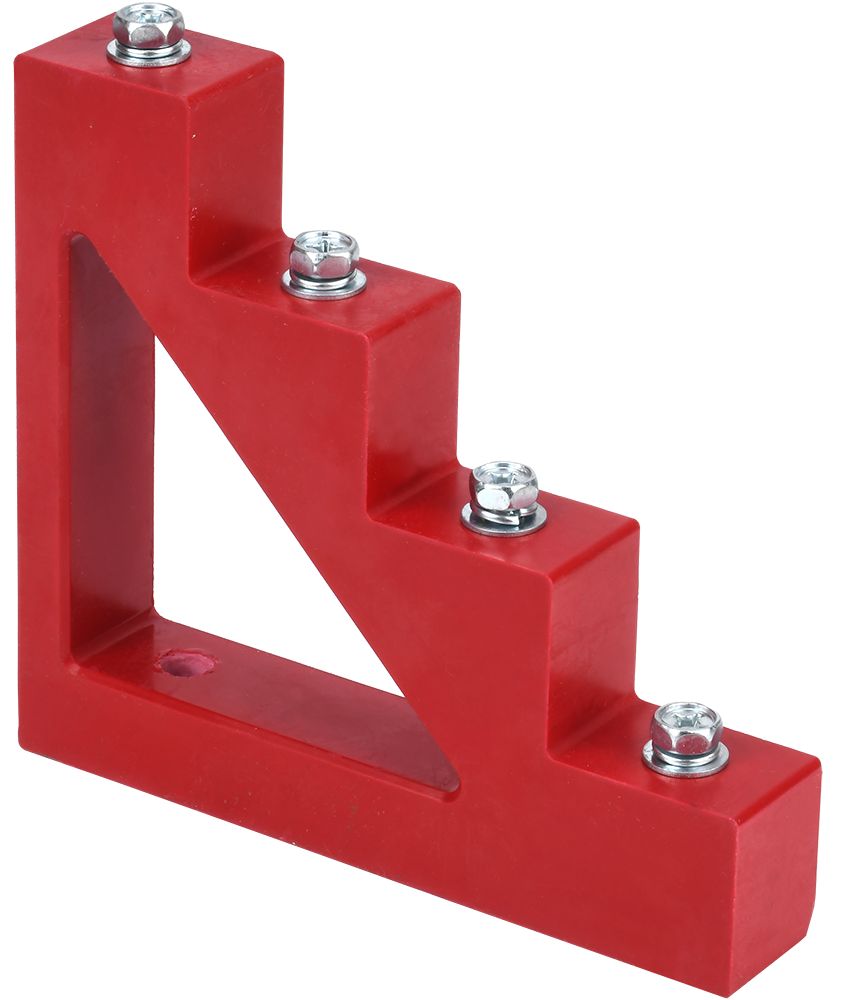

Изолятор ступенчатый ИС4-40 (М8) силовой IEK
Характеристики
Вес
630
Вид или марка материала
Полиамид усиленный стекловолокном
Выдерж напряж грозового импульса
12.0
Высота
150.0
Глубина
30.0
Диам отв под крепежные болты в шинах
9.0
Длина резьбы
15
Описание
Ступенчатые изоляторы IEK предназначены для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования.
Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами.
Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
Характеристики
| Вес | 630 |
|---|---|
| Вид или марка материала | Полиамид усиленный стекловолокном |
| Выдерж напряж грозового импульса | 12.0 |
| Высота | 150.0 |
| Глубина | 30.0 |
| Диам отв под крепежные болты в шинах | 9.0 |
| Длина резьбы | 15 |
| Количество полюсов | 4 |
| Кратковрем выдерж напряж промышл частоты | 2.5 |
| Макс. номин. ток | 600 |
| Материал | Полимерный материал |
| Метрический размер резьбы - М | 8 |
| Момент затяжки болтов крепленния шин | 10.0 |
| Напряж пробоя изоляции промышл частоты | 10.0 |
| Номин раб напряжение | 660 |
| Пакет шин 5(3), 10(2) | Нет |
| Предел прочности на изгиб | 125 |
| Разрушающий крутящий момент | 50 |
| Расстояние между шинами | 41 |
| Температура эксплуатации | -60...80 |
| Тип конструкции | Изолятор ступенчатый |
| Толщина шин | - |
| Цвет | Красный |
| Ширина | 164.0 |
