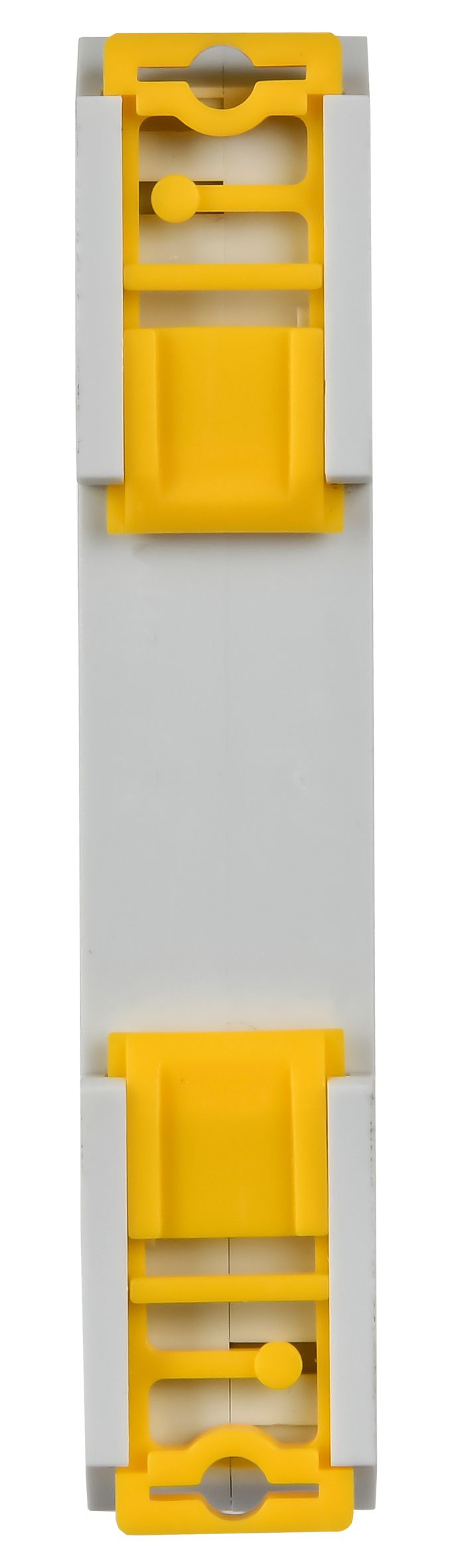

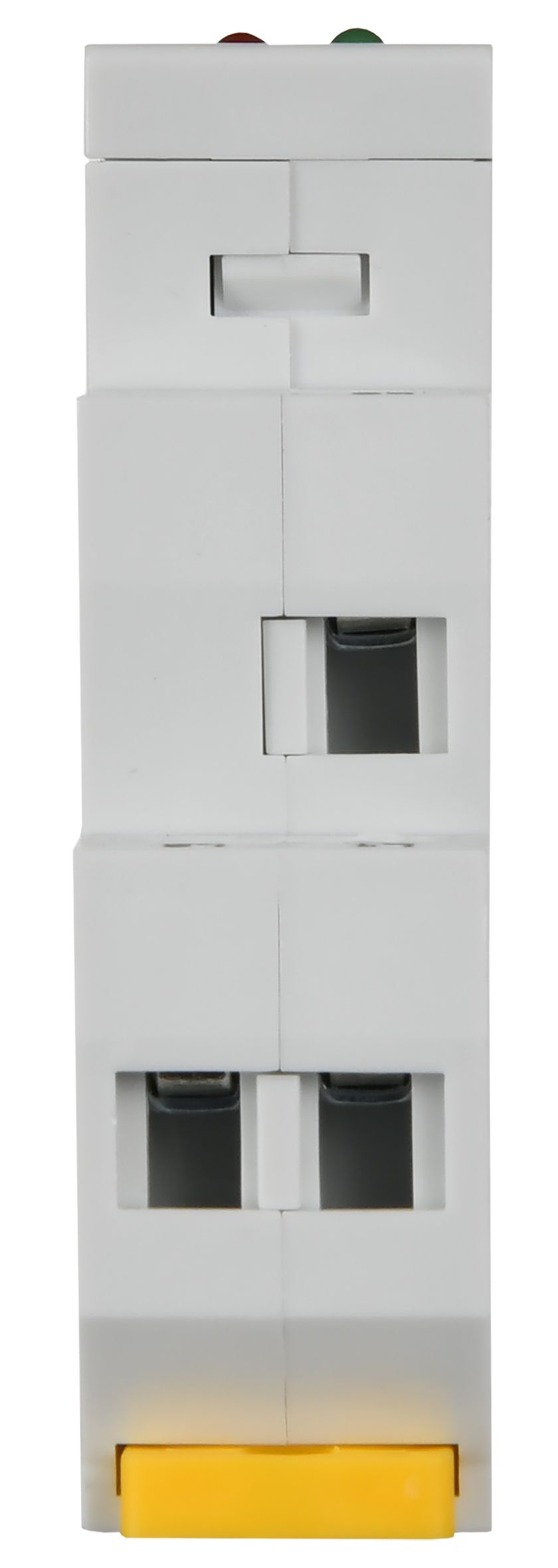

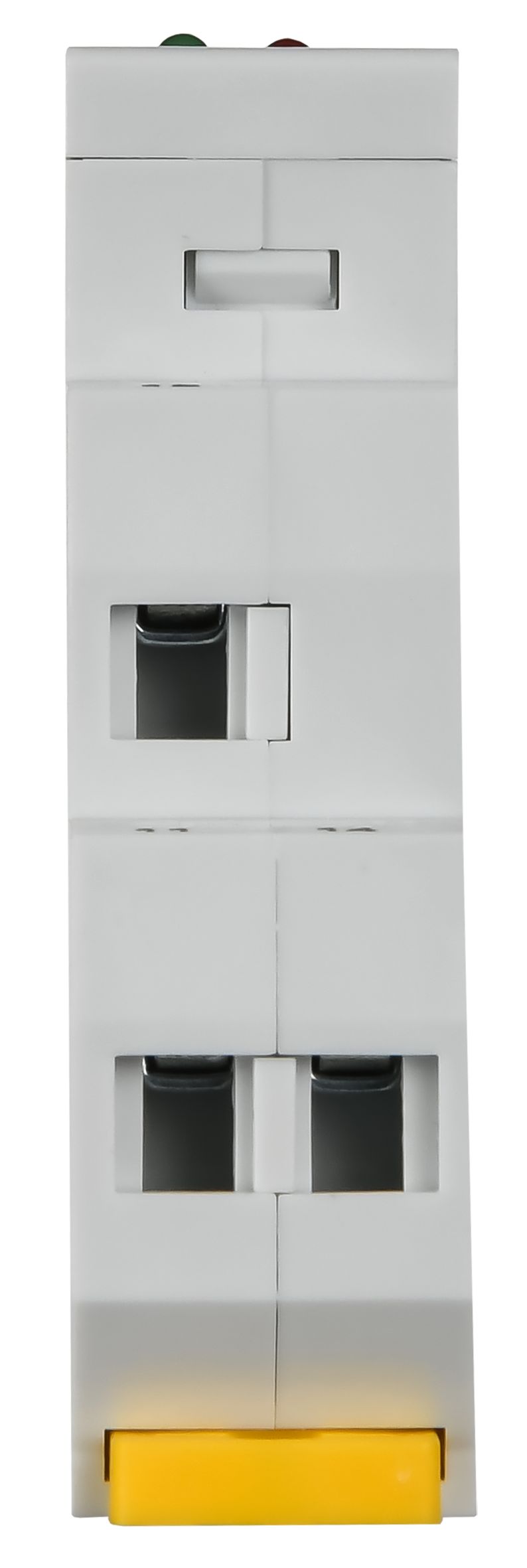

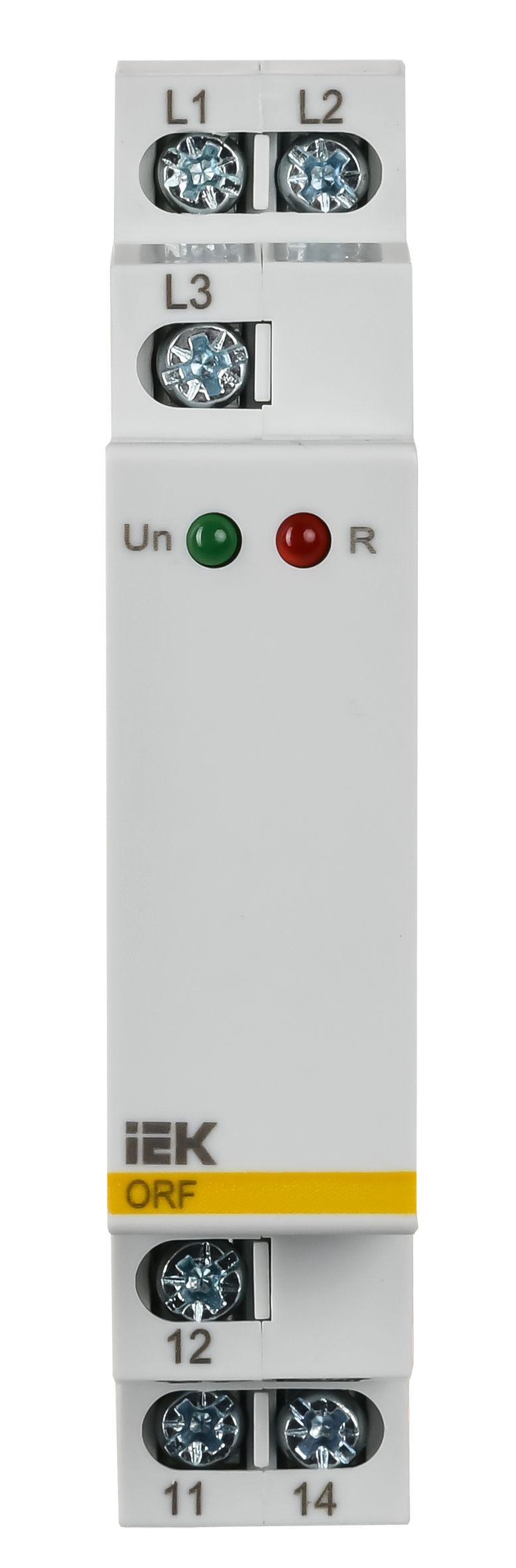

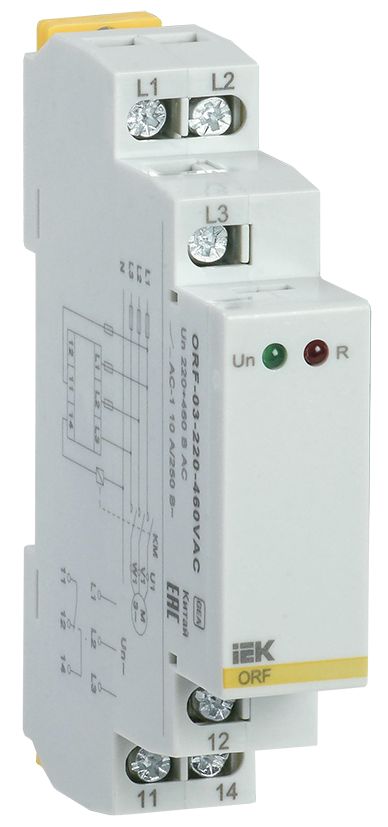

Реле контроля фаз ORF-03 трехфазное 220-460В AC IEK
Характеристики
Вес
0,064
Высота
95
Гистерезис
2
Глубина
64
Диапазон напряжения
176...552
Диапазон частоты питающего напряжения
45...65
Индикатор наличия напряжения
Зелёный светодиод (Un)
Описание
Реле контроля фаз обеспечивают непрерывный мониторинг параметров трёхфазной сети и защиту оборудования в случае аварийных режимов: повышенного напряжения, пониженного напряжения, асимметрии напряжения, последовательности фаз, обрыва фаз.
Устройства широко применяются в системах автоматизации, автоматическом вводе резерва (АВР), а также для защиты электродвигателей, насосов, компрессоров и прочего оборудования, критичного к стабильности электропитания.
*Перечень контролируемых параметров зависит от модификации устройства. Подробные характеристики — в паспорте изделия.
Характеристики
| Вес | 0,064 |
|---|---|
| Высота | 95 |
| Гистерезис | 2 |
| Глубина | 64 |
| Диапазон напряжения | 176...552 |
| Диапазон частоты питающего напряжения | 45...65 |
| Индикатор наличия напряжения | Зелёный светодиод (Un) |
| Индикатор срабатывания реле | Красный светодиод (R) |
| Категория перенапряжения | 3 |
| Кол-во норм разомкнутых - НО контактов | 2 |
| Кол-во нормально замкнутых - НЗ контактов | 2 |
| Количество переключающих контактов | 1 |
| Контроль макс напряжения | Нет |
| Контроль минимального напряжения | Нет |
| Контроль обрыва фаз | Да |
| Контроль перекоса фаз | Нет |
| Контроль чередования фаз | Да |
| Макс задержка на включение | - |
| Макс задержка на отключение | - |
| Макс сечение кабеля | одножильный 1x2,5 или 2x1,5 многожильный с наконечникам 1x2,5 |
| Мех износостойкость | 10^7 |
| Мин задержка на включение | 0.5 |
| Мин задержка на отключение | - |
| Напряжение питания | 220...460 |
| Номин напряж питания цепи управ Us пост тока DC | - |
| Номин напряжение контактной группы | 250 АС / 24 DC |
| Номин напряжение питания цепи управ Us AC 50 Гц | 220...460 |
| Номин ток контактных групп при АС-1 | 10 |
| Погрешность измерений | ± 1 |
| Погрешность настройки | ± 5 |
| Рабочее положение | Любое |
| Ремонтопригодность | Нет |
| Степень загрязнения | 2 |
| Степень защиты IP клеммы | IP20 |
| Степень защиты IP лицевая панель | IP40 |
| Температура эксплуатации | -20...55 |
| Тип измеряемого напряжения | Переменный (AC) |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Тип напряжения управления | Переменный (AC) |
| Ширина | 18 |
| Электр износостойкость | 10^6 |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.42752_25.pdf
pdf, 2.57 MB
ЕАЭС RU С-CN.АЯ46.В.49124_26.pdf
pdf, 2.59 MB
Паспорт (1)
Rele_faz_ORF_passport_rus-eng.pdf
pdf, 2.6 MB
Листовка (1)
listovka_ONI_Rele_kontrolya_faz.pdf
pdf, 3.58 MB
Габаритные чертежи (1)
Rele_faz_passport_112016_А6 - ГЧ.jpg
jpg, 2 MB

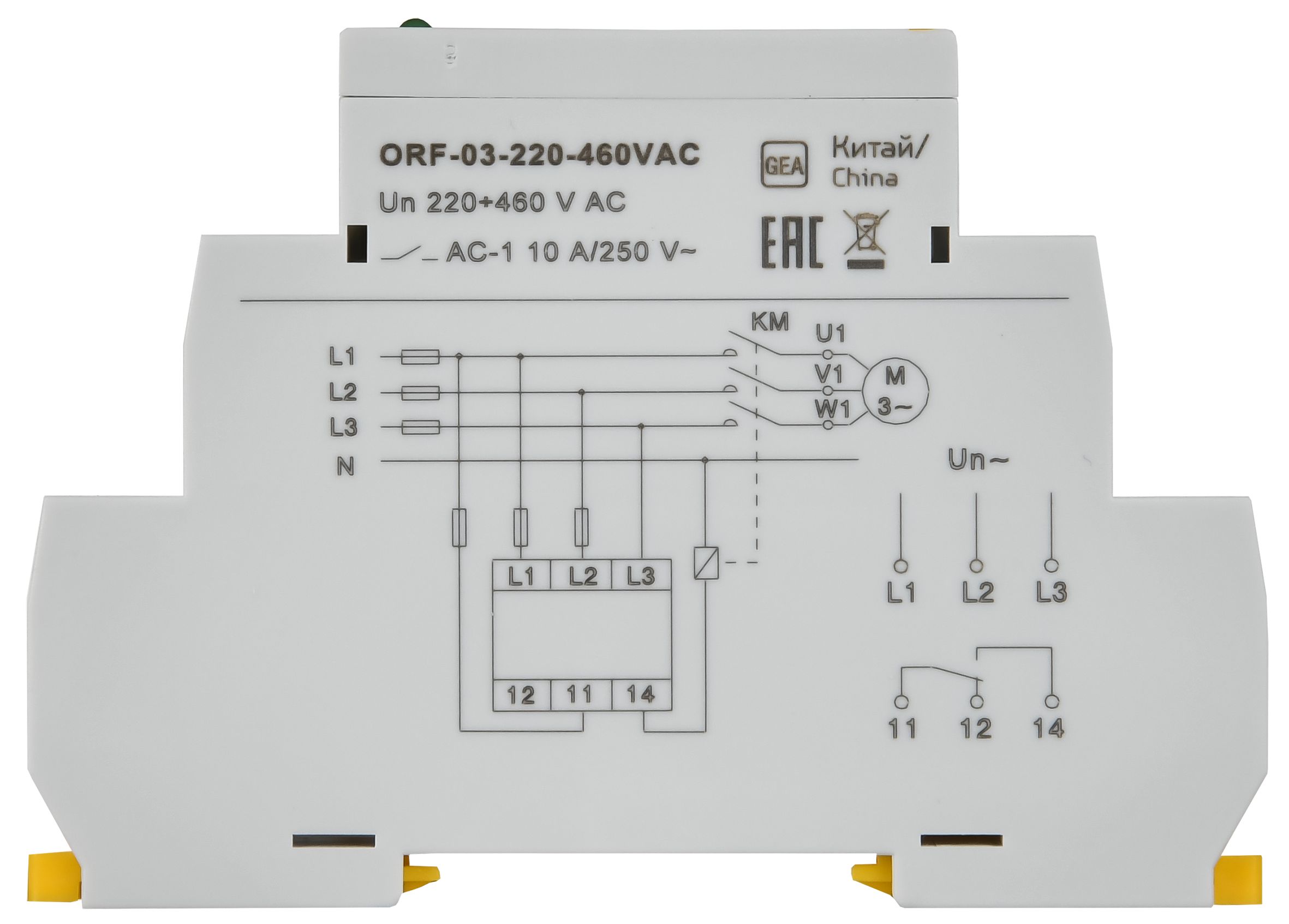

Схема подключения (1)
Rele_faz_passport_112016_А6 - СП.jpg
jpg, 1.99 MB
