Выключатель автоматический ВА44-39 3Р 400А 35кА IEK
Характеристики
Вес
3.500
Вид подключения главной электрич цепи
Подключение спереди
Высота
240.0
Глубина
135.0
Диап регул без заде сраб расцеп короткого замык
-
Диапазон уставки тока расцепления
4000
Исполнение
Стационарное
Описание
Автоматические выключатели ВА44 IEK предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей.
Рассчитаны на эксплуатацию в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 25 до 630А.
Соответствуют требованиям ГОСТ Р 50030.2.
Характеристики
| Вес | 3.500 |
|---|---|
| Вид подключения главной электрич цепи | Подключение спереди |
| Высота | 240.0 |
| Глубина | 135.0 |
| Диап регул без заде сраб расцеп короткого замык | - |
| Диапазон уставки тока расцепления | 4000 |
| Исполнение | Стационарное |
| Климатическое исполнение | УХЛ3 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Кол-во вспомогат переключающих контактов | 0 |
| Количество полюсов | 3 |
| Комплексная защита от замыканий на землю | Нет |
| Конструкция прибора | Встраиваемое устройство расширения |
| Механич износостойкость с обслуживанием | 5000 |
| Моторный привод - дополнительно | Нет |
| Моторный привод встроенный | Нет |
| Наличие электронного расцепителя | Нет |
| Номин импульсное выдерживаемое напряжение | 8 |
| Номин напряжение | 400...400 |
| Номин напряжение изоляции Ui | 750 |
| Номин откл способность Icu при 400 В 50 Гц | 35 |
| Номин продолжительный ток Iu | 400 |
| Номин раб наибольшая откл способность Ics | 18 |
| Номин раб напряжение | 400 |
| Номин ток | 400 |
| Подходит для монтажа на DIN-рейку | Нет |
| Потери энергии | 180 |
| Потребляемая мощность | 90 |
| С расцеплением под напряжением | Да |
| Степень защиты - IP | IP30 |
| Температура эксплуатации | -30...50 |
| Тип изделия/компонента | Выключатель автоматический в литом корпусе |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Тип элемента управления | Тумблер |
| Частота сети | 50 |
| Ширина | 140.0 |
| Электр износостойкость без обслуживания при АС 440В | 2000 |
Документация
Скачать всю документациюСертификаты (5)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС N RU Д-CN.РА02.В.67115_26.pdf
pdf, 951.93 KB
ЕАЭС RU С-CN.АЯ46.В.40220_25.PDF
pdf, 1.15 MB
Паспорт (1)
SVA44.001.1_VA44_passp_ru-en_5.pdf
pdf, 734.76 KB
Листовка (1)
listovka_VA44.pdf
pdf, 1.87 MB

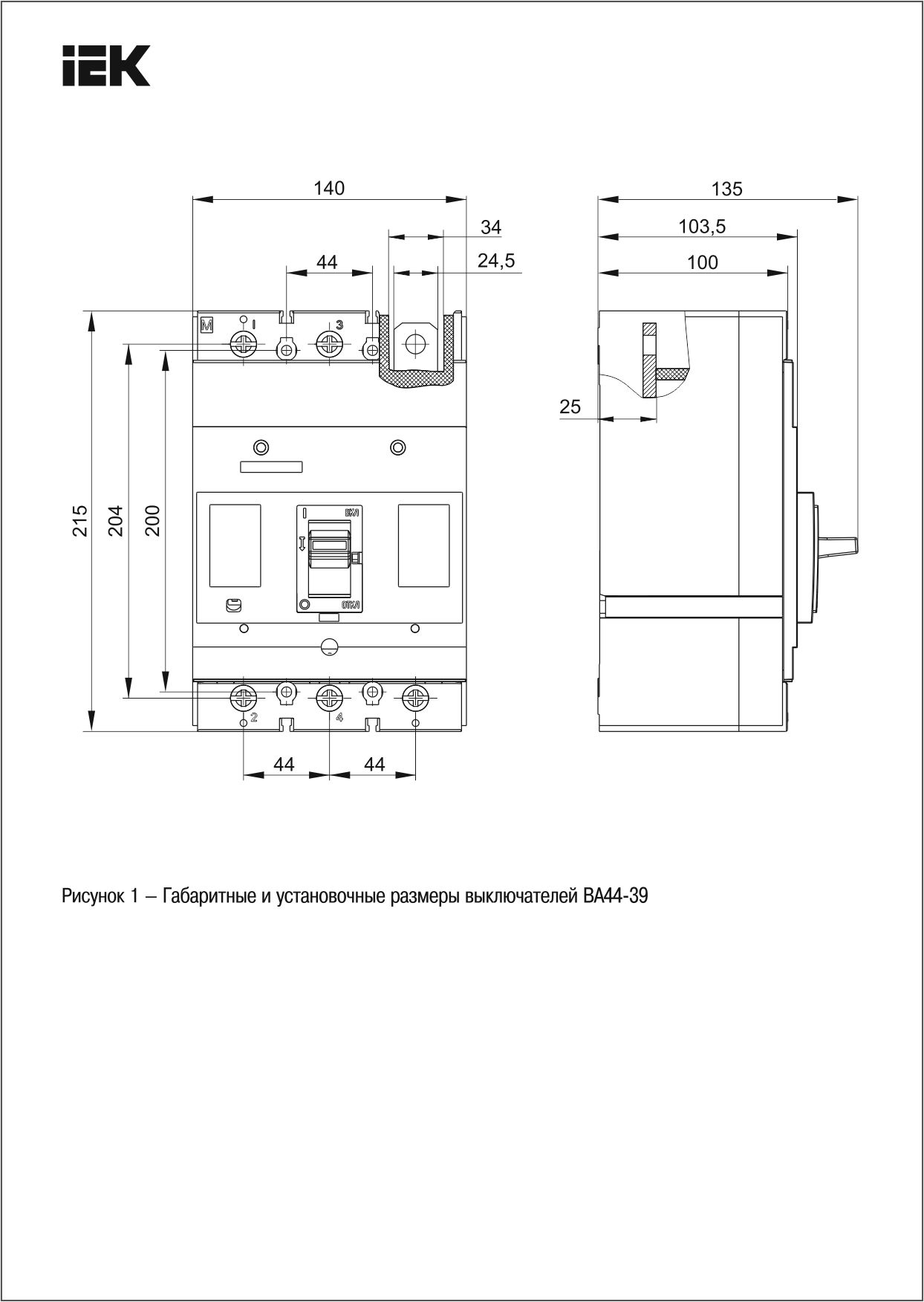

Габаритные чертежи (1)
jpg, 119.15 KB
Схема подключения (1)
jpg, 1.95 MB

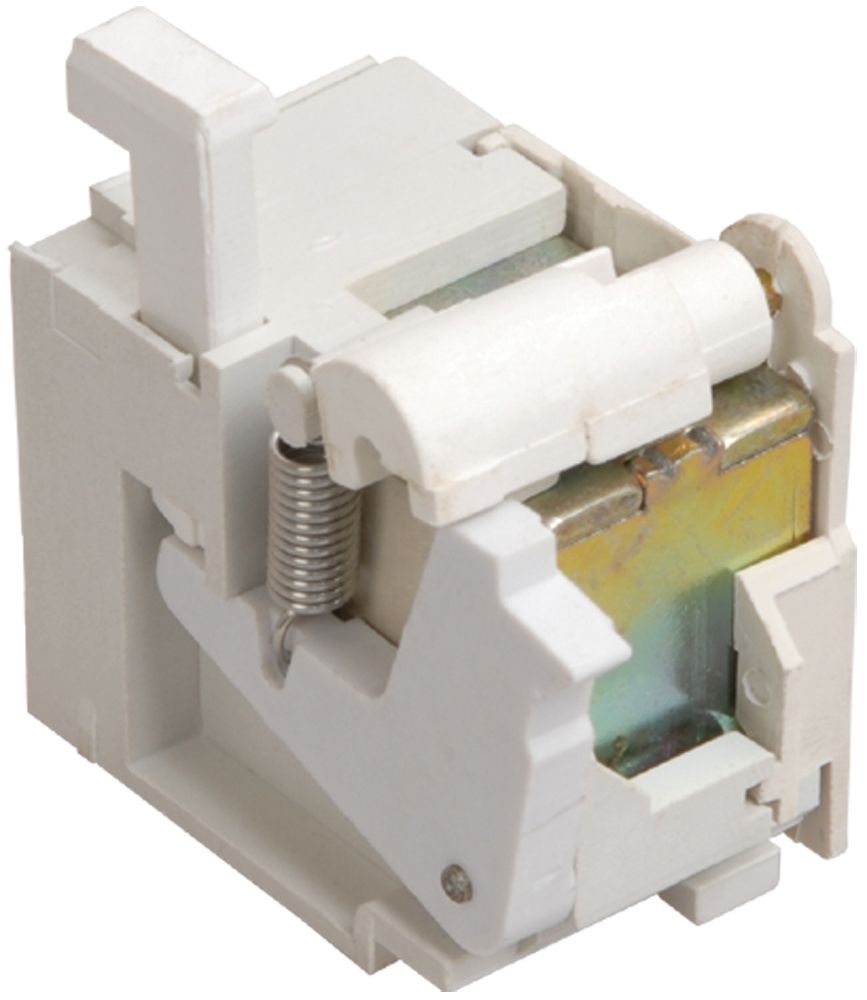

Совместимые товары
