ESCA Поворот плавный 90град тип В10 100х200мм IEK
Характеристики
Вес
0,80
Вид или марка материала
Сталь оцинкованная
Внутр радиус
100
Высота
100
Высота кабельного лотка
100
Длина
230
Защитное покрытие поверхности
Оцинковка по методу Сендзимира
Описание

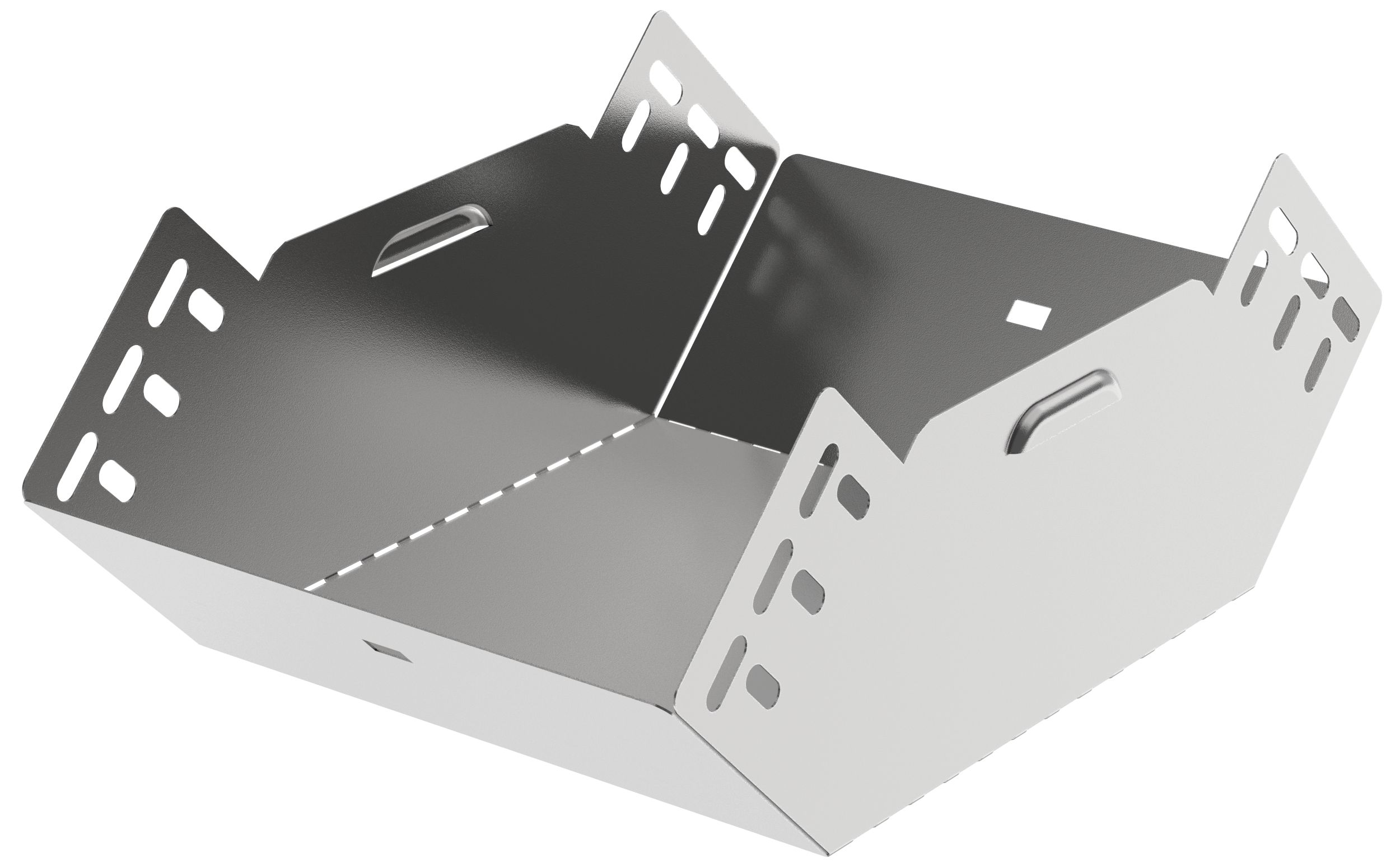

Поворот на 90° вертикальный внутренний плавный предназначен для организации вертикального внутреннего поворота кабельной трассы на 90°. Крышка аксессуара в комплект не входит.
Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм).
Характеристики
| Вес | 0,80 |
|---|---|
| Вид или марка материала | Сталь оцинкованная |
| Внутр радиус | 100 |
| Высота | 100 |
| Высота кабельного лотка | 100 |
| Длина | 230 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Изменение направления | Вертикально восходящий (внутренний) |
| Исполнение для больших расст-усиленный | Нет |
| Класс стойкости к коррозии | 2 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Материал | Сталь |
| Модель или исполнение | C разъемом |
| Монтажная температура | -50...40 |
| Нержавеющая сталь травлёная | Нет |
| Номер цвета RAL | 7047 |
| Отклонение - угол | 90 |
| Перфорация в основании для монтажа | Нет |
| Перфорированная боковая стенка | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Степень защиты - IP | IP00 |
| Температура эксплуатации | -50...40 |
| Толщина металла | 0.8 |
| Толщина цинкового покрытия | 10 |
| Цвет | Светло-серый |
| Ширина | 200 |
| Ширина кабельного лотка | 200 |
| Ширина ответвления | 200 |
Документация
Скачать всю документациюСертификаты (6)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
РОСС RU.МЛ10.Н07432.pdf
pdf, 397.34 KB
10248859.pdf
pdf, 42.77 KB
Паспорт (4)
Sistemy_kab_lotkov_manual_29.01.26.rar
rar, 86.88 MB
Povorot_plavn_90_vnutr_ESCA_passp_mult_2.pdf
pdf, 1.58 MB
Sistemy_kab_lotkov_manual_30.06.26.rar
rar, 87.01 MB
Преимущества (1)
Габаритные чертежи (1)
jpg, 187.06 KB
