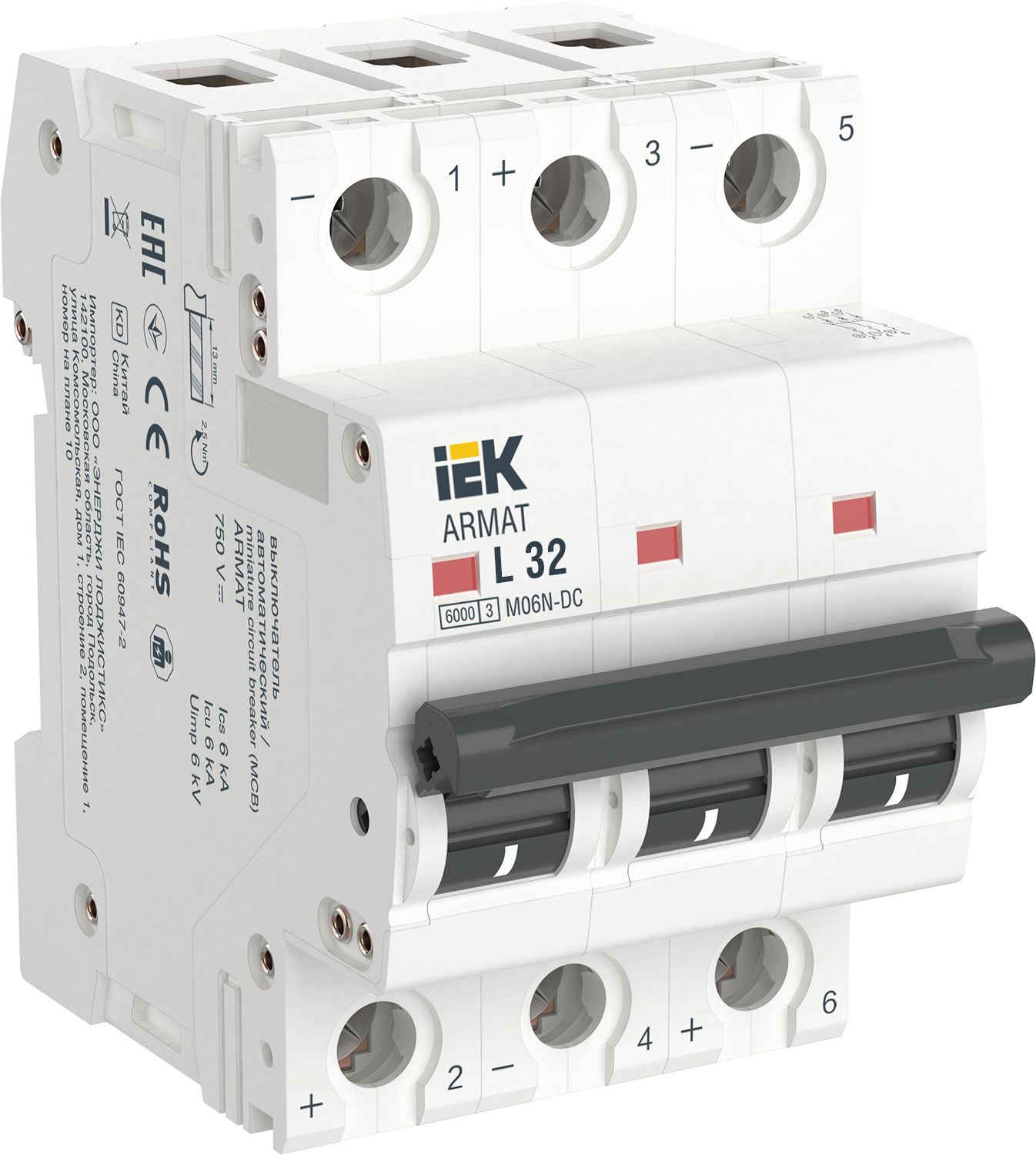

ARMAT Автоматический выключатель M06N-DC 3P L 32А IEK
Характеристики
Вес одного полюса
0,00012
Возможна дополнит комплектация
Да
Возможность присоединения шин
PIN (штырь), FORK (вилка)
Класс защиты от поражения электрическим током
0
Класс токоограничения
3
Климатическое исполнение
УХЛ3
Количество защищенных полюсов
3
Описание
Автоматические выключатели ARMAT серии M06N-DC предназначены для коммутации электрических цепей постоянного тока с номинально рабочим напряжением до 1000 В. Защищают от токов короткого замыкания и перегрузки, а также выполняют функции управления и секционирования. Есть возможность подключения шинами PIN, FORK. В номенклатере насчитывается 160 типоисполнений на 16 номинальных токов от 0,5 до 63 А.
Характеристики
| Вес одного полюса | 0,00012 |
|---|---|
| Возможна дополнит комплектация | Да |
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| Класс защиты от поражения электрическим током | 0 |
| Класс токоограничения | 3 |
| Климатическое исполнение | УХЛ3 |
| Количество защищенных полюсов | 3 |
| Количество полюсов | 3 |
| Макс сечение входящего кабеля | 25 |
| Мех износостойкость | 20000 |
| Наличие взрывозащиты | Без взрывозащиты |
| Наличие дифференциального расцепителя | Нет |
| Наличие теплового расцепителя | Да |
| Наличие электромагнитного расцепителя | Да |
| Номин импульсное выдерживаемое напряжение | 6 |
| Номин напряжение изоляции Ui | 1000 |
| Номин напряжение постоян тока - DC | 750 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В | 6.0 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В | 6.0 |
| Номинальное импульсное выдерживаемое напряжение | 6 |
| Номинальное рабочее напряжение | 750 |
| Номинальный ток | 32.0 |
| Общ количество полюсов | 3 |
| Отключающая способность | 6 |
| Отключение нейтрали | Нет |
| Рабочая температура окружающей среды | -5...40 |
| Режим работы | Продолжительный-S1 |
| Ремонтопригодность | Нет |
| С задержкой | Нет |
| Сечение многожильного гибкого провода | 25 |
| Сечение одножильного жёсткого провода | 25 |
| Степень загрязнения | 2 |
| Степень защиты - IP | IP20 |
| Сфера применения | Промышленное и бытовое |
| Тип монтажа | на DIN-рейку |
| Тип монтажной рейки | ТН-35 |
| Тип напряжения | Постоянный (DC) |
| Тип напряжения управления | Постоянный (DC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Характеристика срабатывания - кривая тока | Прочее |
| Частота | - |
| Ширина по количеству модульных расстояний | 54 |
| Электр износостойкость | 6000 |
